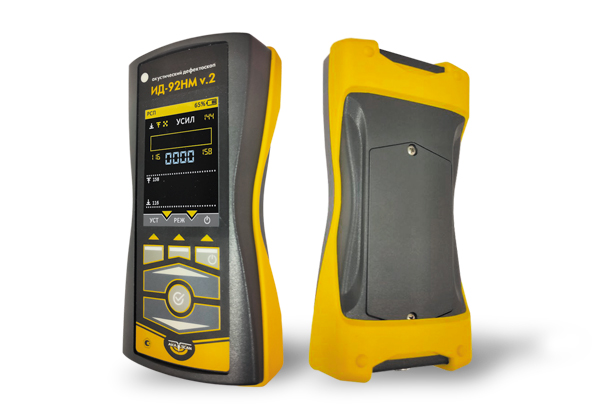

Акустический дефектоскоп ИД-92НМ (версия 2.0)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Частота	12-16кГц, 12-300 кГц, 500 Гц — 15 кГц, 500 Гц — 300 кГц
  Напряжение, В	+9
  Внесен в Госреестр средств измерений, поставляется с поверкой	да
  Способ возбуждения преобразователей	импульсный (ударный), непрерывный
  Пылевлагозащита корпуса	IP54
  Возможность подключения к ПК	да
  Возможность работы в режиме комплексная плоскость	да
  Амплитудно-временная характеристика	да
  Режим настройки	Ручной и автоматический
  Возможность замены преобразователей без подстройки к электронному блоку	да
  Питание	Аккумуляторы 2700 mAh c возможностью замены силами потребителя / батареи АА
  Встроенное зарядное устройство	да
  Наконечники преобразователей	износостойкие корундовые
  Индикатор	Цветной TFT ЖК 320Х240 точек
  Погрешность измерения площади дефектов	не более 25%

• Описание

  Дефектоскоп предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов. Внесен в Госреестр СИ.

  Описание режима безэталонной настройки. Наличие режима безэталонной настройки позволяет производить настройку импедансного дефектоскопа непосредственно на контролируемом изделии без использования настроечного образца с искусственными имитаторами дефектов. Таким образом имеется возможность значительно сократить затраты на проведение неразрушающего контроля за счет экономии временных и материальных ресурсов, необходимых при изготовлении образцов.

  Безэталонная настройка акустического дефектоскопа ИД-92НМ производится на небольшом участке контролируемого изделия площадью примерно 100х100 мм путем плавного перемещения преобразователя внутри выбранной зоны. Во время перемещения преобразователя дефектоскоп производит сбор данных о локальной жесткости изделия в выбранной зоне. Затем при помощи методов статистического анализа данных дефектоскоп автоматически подбирает оптимальное значение усиления таким образом, что большая часть значений локальной жесткости бездефектной части образца будет отображаться в середине шкалы прибора, а верхний и нижний порог срабатывания АСД будут настроены так, что даже незначительное падение локальной жесткости в контролируемой точке относительно значения локальной жесткости в бездефектной части образца будет приводить к срабатыванию АСД. Такая настройка обеспечивает максимальную чувствительность контроля. Настройка с таким показателем чувствительности в ручном режиме фактически невозможна в силу необходимости сбора, преобразования и анализа большого объема данных, характеризующих механические характеристики контролируемого изделия.

  Условия эксплуатации. Температура окружающего воздуха от -10 до +50 градусов по Цельсию; относительная влажность воздуха до 98% при температуре +20 градусов по Цельсию; атмосферное давление от 84 до 106,7 кПа.

• Особенности

  • Резиновые противоударные протекторы электронного блока
  • Корпус из ABS пластика
  • Пылевлагозащита корпуса IP54
  • USB разъем для приёма-передачи данных
  • Мембранные клавиши управления с тактильным эффектом
  • Функция автоматической и ручной настройки
  • Режим безэталонной настройки
  • Способ возбуждения преобразователей — импульсный, непрерывный
  • Встроенная память параметров калибровки преобразователей
  • Возможность замены преобразователей без подстройки к электронному блоку
  • Комплектация преобразователей износостойкими корундовыми наконечниками
  • Цветной графический TFT дисплей 320х240
  • Функция отображения сигнала на экране дефектоскопа в амплитудно-временной и комплексной плоскостях
  • Глубина залегания выявляемых дефектов в конструкциях из алюминиевых сплавов 0,5 мм — 3 мм
  • Глубина залегания выявляемых дефектов в конструкциях из полимерных композиционных материалов 0,15 — 8,0 мм
  • Минимальный диаметр выявляемого дефекта в конструкциях из алюминиевого сплава на глубине 0,5 мм — 7 мм
  • Погрешность измерения площади дефектов — не более 25%
  • Напряжение зарядного устройства +9 В; встроенные аккумуляторы 2700 mAh
  • Возможность работы от батарей АА

• Комплектация

  • ИД-92НМ v.2 — электронный блок акустического импедансного дефектоскопа
  • Преобразователь SP-60 — совмещенный преобразователь с износостойким наконечником *
  • Преобразователь RSP-60 — раздельно-совмещенный преобразователь с износостойкими наконечниками *
  • Преобразователь SP-SCAN-15 для работы в непрерывном режиме *
  • Стандартный образец СО-91
  • Сумка для транспортировки
  • Зарядное устройство
  • Аккумуляторы
  • Кабель для подключения к ПК
  • Флэш карта с ПО
  • Паспорт
  • Свидетельство о госповерке

  * Преобразователи по выбору заказчика

  Внимание! Производитель оставляет за собой право изменить комплект поставки.
