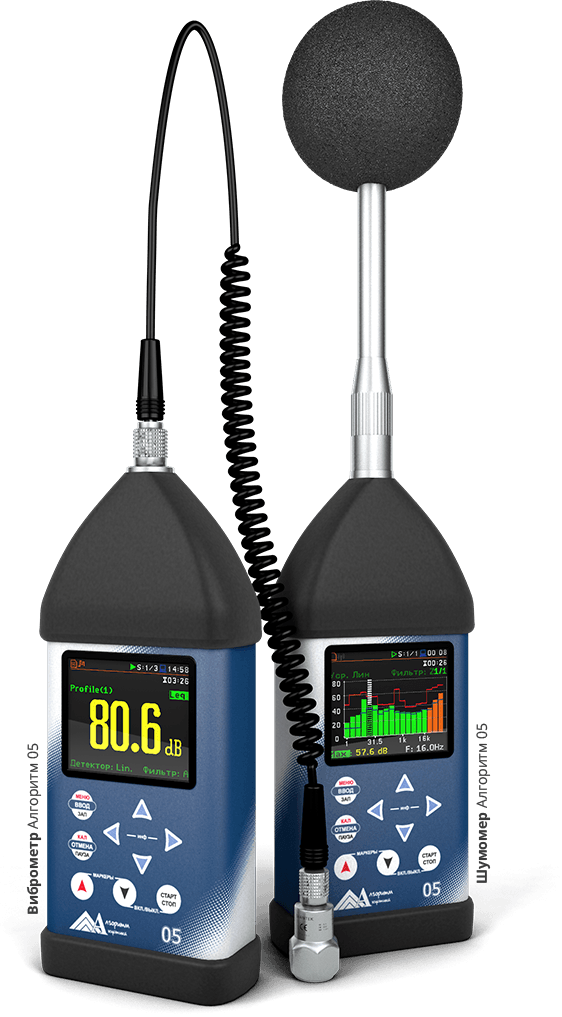

Алгоритм 05 — Шумомер, виброметр, анализатор спектра

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Измеряемые значения
  Диапазон частот	10000, 1250, 156.0, 20000, 2500, 312.0, 40000, 5000, 625.0, 78.0, от 0,5 Гц до 40 000 Гц
  Диапазон измерений	15 дБА ÷ 120 дБА СКЗ, 25 дБA ÷ 120 дБА СКЗ, 26 дБА ÷ 138 дБА СКЗ, 36 дБА ÷ 138 дБА СКЗ, 60 дБ — 162 дБ, 80 — 180 дБ, от 0,001 м/с2 до 500 м/с2 (от 60 дБ до 174 дБ, отн. 10-6 м/с2) с акселерометром SV80
  Количество каналов	один
  Питание
  Соответствие стандартам	IEC 651:1979; EN 60651:2001; IEC 804: 1985; EN 60804: 2000; IEC 61620:1995; IEC 61672-1: 2002; IEC 61260:1995; IEC 61252:1997; ISO 8041: 1990; ISO 8041: 1999; ISO 10816-1: 1995; ГОСТ 17187-2010; ГОСТ 17168-82; ГОСТ ИСО 8041-2006; ГОСТ ИСО 10816-1-97; ГОСТ ИСО 2954-97
  уровень собственного шума	< 12 дБА
  уровень собственного шума при закороченном входе	< 10 дБА, < 30 дБ
  общая погрешность при измерении	< 0,7 дБ
  тип временного усреднения	линейное, экспоненциальное
  постоянные времени экспоненциального усреднения	Slow, Fast по ИСО 61672, Класс 1; Impuls по ИСО 60804, Класс 1
  постоянные времени линейного усреднения	от 1 секунды до 24 часов с шагом 1 секунда; неограниченное время усреднения — (Н/О)
  циклы временного усреднения (линейного и экспоненциального)	от 1-го цикла до 1000 циклов; неограниченное количество циклов — (Н/О)
  тип СКЗ детектора	цифровой, истинный СКЗ с ПИК детекцией; разрешение — 0,1 дБ; диапазон — 327,7 дБ
  акселерометр	тип IEPE (TNC разъём); фирмы Dytran Instruments тип 3185D или D3143M1; фирмы Глобал Тест тип АР98 или АР 2082
  фильтры верхних частот	HP1, HP3, HP10
  интегрирующие фильтры	Vel1, Vel3, Vel10; Dil1, Dil3, Dil10
  общая погрешность при измерении виброускорения	< ± 0,5 дБ
  1/1 октавные фильтры	шестнадцать фильтров реального времени с центральными частотами от 1 Гц до 31,5 кГц
  1/3 октавные фильтры	сорок восемь фильтров реального времени с центральными частотами от 0,8 Гц до 40,0 кГц
  количество линий вычисления спектра мощности в реальном времени	1600, 800, 400
  частота оцифровки	96 кГц
  временные окна	Ханнинга; прямоугольное; с плоской вершиной; Кайзера-Бесселя
  перекрытие	до 99%
  АЦП	частота дискретизации 96 кГц; глубина квантования 24 бита
  дисплей	графический OLED 2,4 »; размер 320 х 240 точек; супер контрастность 10000:1
  память	встроенная до 64 мБ флеш память; внешняя микро SD карта памяти, подключаемая через микро SD слот — объём неограничен
  порты и протоколы для коммуникации	Серийный порт, USB, IrDA, Bluetooth, GPRS модем

• Описание

  Алгоритм 05 — прибор для измерения шума и вибрации с параллельным частотным анализом и автоматической записью истории измерения для последующей обработки.

  Прибор применяется для измерений на селитебной территории и в жилых помещениях, построения акустических карт и санитарно-защитных зон, измерения звукоизоляции и времени реверберации в строительной акустике, а также измерения шумовых и вибрационных характеристик машин и источников шума и вибрации.

  Частотный диапазон прибора позволяет измерять и анализировать инфразвук с 0,5 Гц и ультразвук до 40 кГц. Дополнительно выполняется частотный анализ в 1/3 октавных полосах и узкополосный спектральный анализ методом быстрого преобразования Фурье с разрешением до 1600 линий.

  Возможна беспроводная связь с удалённым пользователем для применения прибора в системах кратковременного и длительного мониторинга.

  ШУМОМЕР, три ПРОФИЛЯ измерения. Функция шумомера измеряет и вычисляет стандартные акустические параметры: SPL, Leq, SEL, Lden, Ltm3, Ltm5, Statistics — Ln (L1 — L99), LMax, LMin, LPeak. Функция работает в режимах классического и интегрирующего шумомера. Значения могут одновременно измеряться с тремя частотными весовыми функциями и разными временными характеристиками в трёх профилях. Результаты Peak, Leq, Min и Max могут записываться в форме временной истории измерения.

  ВИБРОМЕТР, три ПРОФИЛЯ измерения. Функция виброметра измеряет и вычисляет вибрационные параметры RMS, MAX, PEAK и PEAK-PEAK. Результаты могут измеряться за период 1 секунда или за заданный период интегрирования, с тремя частотными весовыми функциями и разными временными характеристиками в трёх профилях.

  АНАЛИЗАТОР СПЕКТРА. Сигнал представляется в виде спектра — распределения амплитуды энергии колебаний по частотам. Прибор выполняет 1/1, 1/3 октавный и узкополосный БПФ-спектральный анализ в реальном времени.

  АНАЛИЗАТОР СТАТИСТИЧЕСКОГО РАСПРЕДЕЛЕНИЯ. Статистический анализ позволяет оценить, сколько процентов времени от общего времени измерения составлял выбранный уровень звука. Результаты представляются в виде десяти задаваемых пользователем статистических уровней или графика распределения сигнала по процентным уровням от 1-го до 99-ти процентов.

  RT60 — Строительная и архитектурная акустика. Прибор позволяет измерять время реверберации помещений и автоматизировать вычисления параметров, связанных с оценкой звукоизоляции строительных конструкций.

  Запись ИСТОРИИ измерения. Шаг записи истории измерения может быть задан от 2 миллисекунд до 60 минут. Одновременно могут сохраняться до 12 главных результатов измерений и спектр. При подключении метеостанции в файл истории записываются результаты измерения метеорологических параметров.

  МАРКИРОВКА СОБЫТИЙ В ИСТОРИИ ИЗМЕРЕНИЯ. Маркеры позволяют выделять события в процессе измерения. Имеются точечные и длительные маркеры, включаемые автоматически в зависимости от настройки триггера или вручную с помощью клавиш прибора. Одновременно можно использовать четыре маркера.

  Калибровка прибора. Прибор калибруется отдельно в режимах шумомера и виброметра. Результаты калибровок записываются в архив прибора.

  Запись временного Сигнала. При измерениях может выполняться запись событий в аудиоформате. Записанные события могут быть прослушаны и использованы для идентификации источников.

  Беспроводная передача данных 3G. Прибор может работать с внешним GSM-модемом, использующим SIM-карту. При подключении к сотовой сети прибор может отправлять и получать SMS и E-MAIL сообщения, а также подключаться к сети Интернет.

  Беспроводная передача данных Bluetooth. При дополнительном заказе может быть установлен порт Bluetooth. Также можно подключить WiFI/ZigBEE модемы для получения результатов измерений и передачи данных в прибор.

  Управление настройками прибора через компьютер.

  Цветной OLED дисплей. Цветной OLED-дисплей имеет разрешение 320 x 240 пикселей.

  Интерфейс. Связь прибора с компьютером и другими внешними устройствами осуществляется через USB 2.0 или инфракрасный порт.

  Память на SD карте. Прибор имеет слот для установки заменяемых SD-карт памяти объёмом 32 Гб.

  Надежная защита прибора при транспортировке. Прибор комплектуется ударопрочным, пылевлагозащищённым кейсом для хранения и транспортировки. В кейсе предусмотрены места для акустического калибратора, микрофона, ветрозащитного экрана, кабелей и дополнительного комплекта батарей или аккумуляторов.

  Программа «Помощник». Вместе с прибором поставляется программа «Помощник» для управления настройками, просмотра результатов измерений, вычисления сменного воздействия на работника, обработки результатов и формирования протокола отчёта.

• Комплектация

  Аналоговая входная часть:

  • ACO 7052 — преполяризованный всенаправленный микрофон, измеряющий шум в частотном диапазоне от 10 Гц до 20 кГц.
  • SV 12L — микрофонный предусилитель для подключения микрофонов с поляризацией 0 В.
  • SA 22 — ветрозащитный экран.

  Цифровой измерительный блок Алгоритм 05:

  • Пылевлагозащищённый металлический корпус.
  • Цветной OLED-дисплей 2,4’’ с разрешением 320 х 240 пикселей.
  • Слот для установки заменяемых микро SD-карт памяти ёмкостью до 32 Гб.
  • SC 16 — кабель микро USB.
  • SA 61 — карта памяти микро SD ёмкостью 4 ГБ.
  • Четыре щелочных батарейки размера ААА.
  • SA 143 — кейс для хранения и транспортировки прибора.
  • Программное обеспечение SvanPC++ и «Помощник».

  Режимы измерения:

  • ШУМОМЕР.
  • ИСТОРИЯ.
  • 1/1 СПЕКТР.

  SvanPC++ View — модуль программного обеспечения SvanPC++ для подключения прибора к компьютеру, выгрузки данных, просмотра результатов и графиков, расчёта текущих эквивалентных значений, прослушивания аудиозаписей и экспорта в MS Excel и MS Word.

  ПО «Помощник» — программа для автоматического вычисления сменного воздействия шума в соответствии с ГОСТ ИСО 9612-2013.

• Особенности

  • Шумомер 1 класса точности по ГОСТ 17187-2010 (IEC 61672-1:2002).
  • Виброметр, удовлетворяющий требованиям ГОСТ ИСО 8041-2006, ГОСТ ИСО 10816-1-97 и ГОСТ ИСО 2954-97.
  • Два измерительных диапазона.
  • Запись истории измерений.
  • Статистический анализ.
  • 1/1 и 1/3 октавный спектральный анализ в реальном времени.
  • Узкополосный спектральный анализ.
  • Запись временного сигнала.
  • Измерение времени реверберации RT60.
  • Измерение виброускорения, виброскорости и виброперемещения.
  • Неограниченная память на SD-карте для сохранения результатов измерений.
  • Расширенные функции триггера и программируемые уровни тревог.
  • Интерфейсы USB и RS 232.
  • Настройка прибора из программы SvanPC++.
  • Питание от батареек или аккумуляторов типа AA.
  • Цветной OLED-экран.
