Динамический плотномер грунтов Плотномеры грунтов динамические ПДУ-МГ4, ПДУ-МГ4.01

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	5…300, 5…370
  Погрешность измерений	±(0.01F+20), ±(0.03L+10)
  Диапазон измерения силы, кН	0.1…19, 0.1…10
  Диапазон измерений перемещения штампа, мкм	50…9999
  Напряжение питания, В	3

• Описание

  Утвержден тип средства измерения. Внесен в Госреестр РФ под №45397-10 (продлен до 2030 года). Внесен в Госреестры Казахстана, Беларуси.

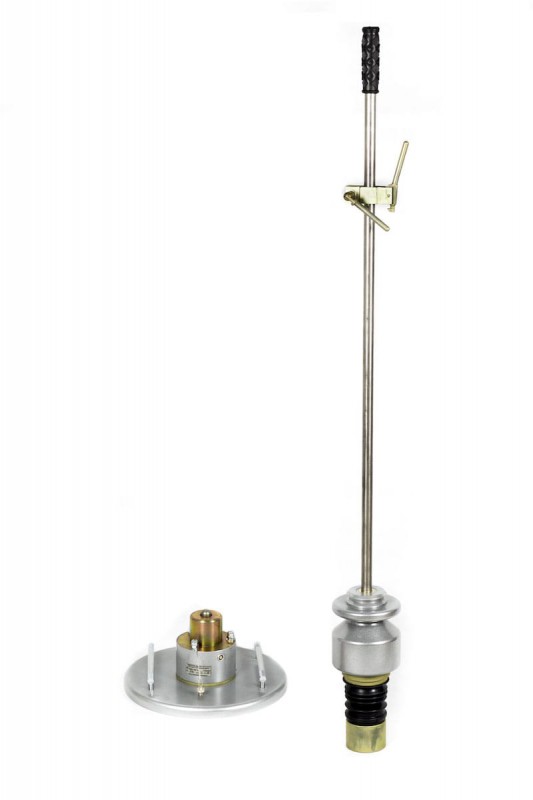

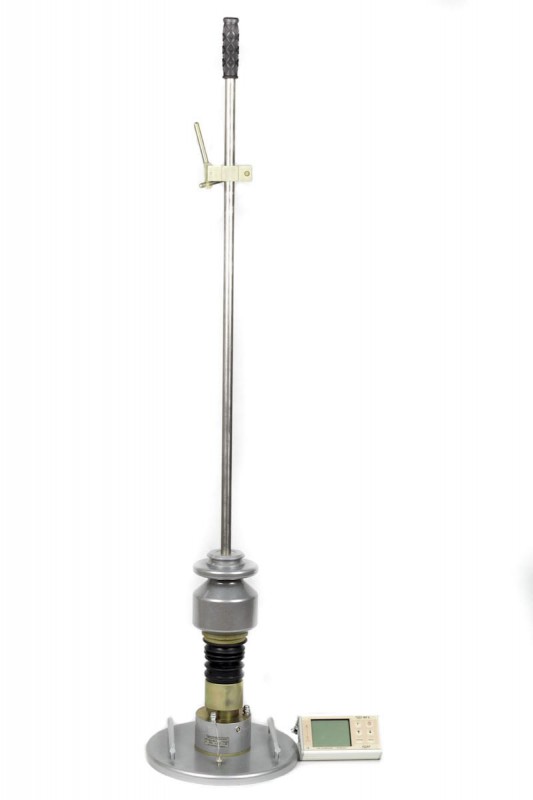

  Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.

  Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.

  Результаты испытания — модуль упругости, нагрузка и деформация — отображаются на графическом дисплее и автоматически архивируются.

  Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра 300 мм при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.

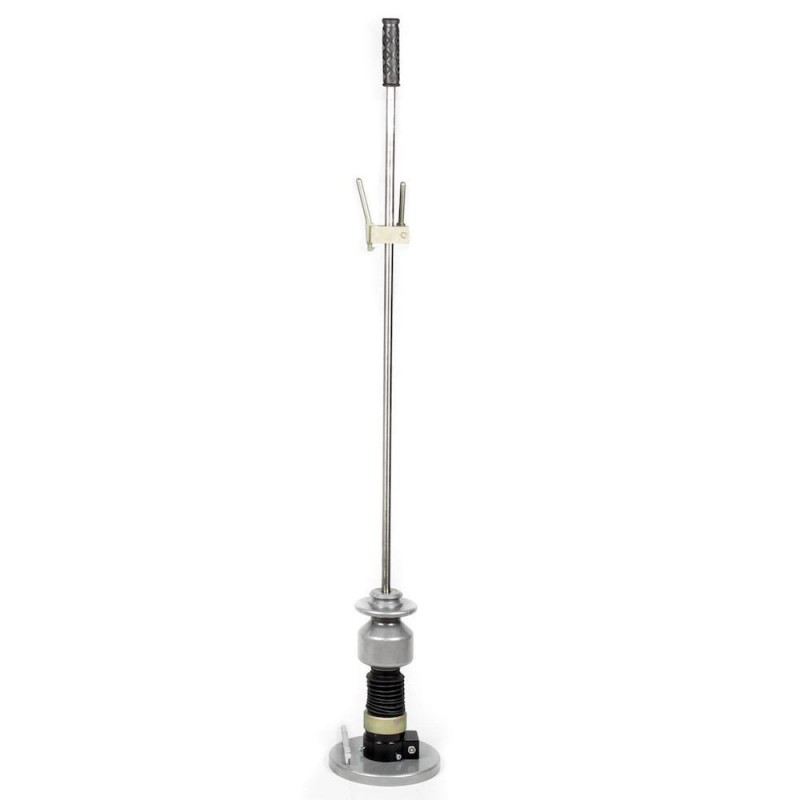

  Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.

  Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.

• Комплектация

  Электронный блок, нагрузочное устройство (НУ), плита динамического нагружения (ПДН), кабель (ПДН – электронный блок), стакан (приспособление для калибровки акселерометра), кабель (удлинитель) акселерометра, кабель интерфейса USB, программное обеспечение, руководство по эксплуатации (содержащее раздел «Методика поверки»), футляр для НУ, футляр для ПДН.

  Гарантийный срок эксплуатации 18 месяцев. Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

• Видео

• Документы

  • Руководство по эксплуатации (инструкция) ПДУ-МГ4, ПДУ-МГ4.01
  • СП 508.1325800.2022 «Мощение с применением бетонных вибропрессованных изделий. Правила проектирования, строительства и эксплуатации».
  • Методические рекомендации по работе с измерителем модуля упругости грунтов и оснований дорог ПДУ-МГ4
  • Методика контроля качества устройства слоев основания дорожной одежды с покрытием из камней мощения

• Дополнительно

  •

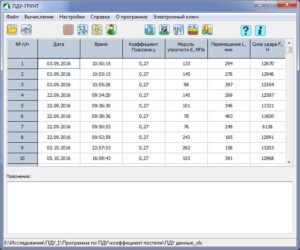

    Программный комплекс «ПДУ-Грунт»

    70 620 ₽
  •

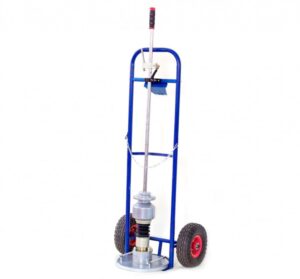

    Тележка для перевозки ПДУ-МГ4

    8 774 ₽
  •

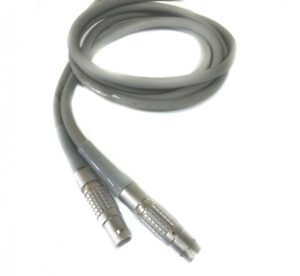

    Соединительный кабель

    14 980 ₽

• Совместимость

  •

    Измеритель теплопроводности мерзлых грунтов ИТП-МГ4 «Грунт»

    920 200 ₽
