Описание
| Производитель: | Крисмас+, Россия |
Назначение и области применения
Измеритель объема «ИО-2» предназначен для измерения объема воздуха, просасываемого поршневыми и сильфонными аспираторами типа ручного насоса-пробоотборника «НП-3М», «АМ-5» и т.п. Применяется в качестве средства для поверки аспираторов, позволяющих просасывать дозированный объем газовой среды от 50 до 100 см3 за один цикл прокачивания, а также для проверки (освидетельствования) их технического состояния в ходе эксплуатации.
Устройство и принцип действия
Принцип действия «ИО-2» заключается в измерении объема воды, поступающей из уравнительного сосуда, при помощи мерного цилиндра. Вода в уравнительный сосуд в количестве, необходимом для уравновешивания создаваемого аспиратором разрежения, перетекает из резервуара. Объем воды и является мерой объема прокачиваемого воздуха.
Технические характеристики

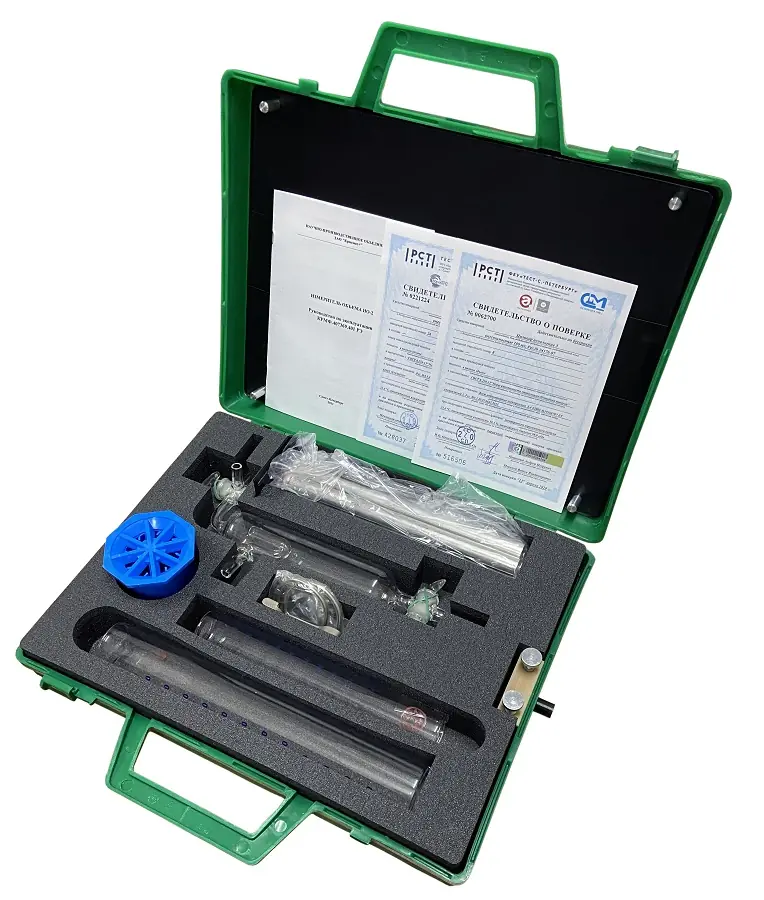

Измеритель объема «ИО-2» поставляется комплектно в разобранном виде. «ИО-2» состоит из: кейса; опорных стоек; уравнительного сосуда на кронштейне; мерного цилиндра и деталей для крепежа.
Суммарная относительная погрешность (Delta, %) измерения ИО-2 объема воздуха, просасываемого насосом-пробоотборником НП-3М за один полный ход поршня, составляет:
— для 100 см3 – 2,19%;
— для 50 см3 – 1,53%.
Примечание. Предельное значение относительной погрешности измерения просасываемого объема для аспиратора НП-3М составляет ±5%.
Габаритные размеры ИО-2:
в укладке – 75×370×400 мм; в рабочем положении – 400×370×400 мм.
Масса в укладке типа «миникейс» – не более 2,0 кг.
