Описание

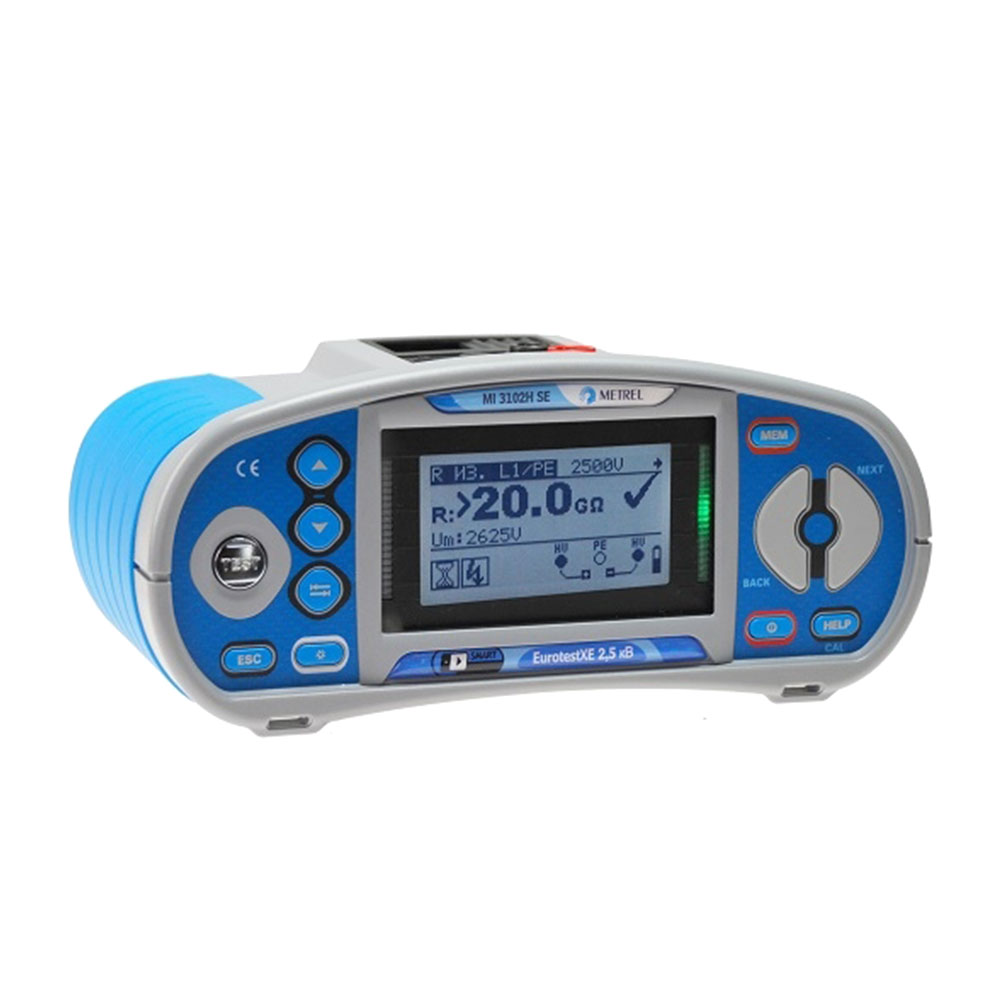

MI 3102H SE является вторым прибором в линейке многофункциональных измерителей параметров электроустановок Metrel, обладающим мегаомметром с испытательным напряжением 2,5 кВ. Помимо возможности измерения сопротивления изоляции прибор обладает оптимальным набором функций для проведения испытаний в электроустановках до 1000 В.
Функции:
- измерение сопротивления изоляции напряжением до 2500 В;
- диагностическое испытание изоляции (измерение коэффициентов абсорбции и поляризации, R60);
- проверка непрерывности защитных проводников;
- измерение параметров цепи «фаза-ноль»;
- проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А;
- измерение сопротивления заземляющих устройств по 3-проводной схеме;
- измерение силы тока до 20 А (требуются опциональные клещи А1018);
- проверка порядка чередования фаз;
- измерение освещенности (требуются опциональные датчики А1172, А1173).
Отличительные особенности:
- внутренняя память на 500 измерений;
- опциональное ПО EUROLINK PRO PLUS позволяет получать протоколы измерений российского образца;
- полная русификация;
- размеры 230х102х115 мм, масса 1,3 кг.
- данный прибор поставляется с первичной государственной поверкой.
Комплектация
- прибор EurotestXE 2,5кВ,
- измерительный провод с вилкой длиной 1,5 м,
- испытательный кабель 2,5 кВ 2-проводной 1,5 м,
- испытательный кабель 3-проводной 1,5 м,
- комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря,
- сетевой адаптер и 6 аккумуляторов,
- тестовые наконечники 3 шт.,
- зажимы «крокодил» 3 шт.,
- CD-диск с ПО Eurolink PRO,
- кабель RS232,
- кабель USB,
- сумка для переноски,
- мягкий шейный ремень для переноски,
- руководство по эксплуатации,
- государственная поверка.
Технические характеристики
| Функция | Диапазон измерения | Разрешение | Погрешность измерения |
|---|---|---|---|
|
Сопротивление изоляции (U= 2,5 кВ) |
0,01…19,99 МОм |
0,01 МОм |
±(5 % от измеренного значения + 3 ед. мл. р.) |
|
20,0…199,9 МОм |
0,1 МОм |
±(5 % от измеренного значения) |
|
|
200…999 МОМ |
1 МОм |
±(10 % от измеренного значения) |
|
|
1,00…19,99 ГОм
|
0,01 ГОм
|
±(10 % от измеренного значения) |
|
|
Коэффициенты абсорбции и поляризации |
0,01…9,99 |
0,01 |
±(5% от измеренного значения + 2 ед. мл. р.) |
|
10,0…100,0 |
0,1 |
±(5% от измеренного значения) |
|
|
Непрерывность защитных проводников (200 мА) |
0,01…19,99 Ом |
0,01 Ом |
±(3 % от измеренного значения + 3 ед. мл. р.) |
|
20,0…99,9 Ом |
0,1 Ом |
±(5 % от измеренного значения) |
|
|
100…1999 Ом |
1 Ом |
||
|
Полное сопротивление линии/контура |
0,01…9,99 Ом |
0,01 Ом |
±(5 % от измеренного значения + 5 ед. мл. р.) |
|
10,0…99,9 Ом |
0,1 Ом |
||
|
100…999 Ом |
1 Ом |
± 10 % от измеренного значения |
|
|
1,00 …9,99 kОм |
10 Ом |
||
|
Полное сопротивление контура без отключения УЗО |
0,01…9,99 Ом |
0,01 Ом |
±(5 % от измеренного значения + 10 ед. мл. р.) |
|
10,0…99,9 Ом |
0,1 Ом |
||
|
100…999 Ом |
1 Ом |
± 10 % от измеренного значения |
|
|
1,00 …9,99 kОм |
10 Ом |
||
|
Ток отключения УЗО |
0,2´IDN…1,1´IDN(тип AC) |
0,05´IDN |
±0,1´IDN |
|
0,2´IDN…1,5´IDN(тип A, IDN≥30 мА) |
0,05´IDN |
±0,1´IDN |
|
|
0,2´IDN…2,2´IDN(тип A, IDN |
0,05´IDN |
±0,1´IDN |
|
|
Время отключения УЗО |
0,1…2000 мс |
0,1 мс |
±3 мс |
|
Сопротивление заземления по 3-проводной схеме |
0,01 …19,99 Ом |
0,01 Ом |
±(5% от измеренного значения + 5 ед. мл. р.) |
|
20,0 …199,9 Ом |
0,1 Ом |
||
|
200 …9999 Ом |
1 Ом |
||
|
Сила тока с клещами А1018 |
0,1 …99,9 мА |
0,1 мА |
±(5 % от измеренного значения + 3 ед. мл. р.) |
|
100 …999 мА |
1 мА |
±(5 % от измеренного значения) |
|
|
1,00…19,99 А |
0,01 А |
||
|
Общие характеристики |
Источник питания |
6х1,5В батарей или аккумуляторов АА |
|
|
Категория перенапряжения |
САТ II 1000 В/ CAT III 600В/ CATIV 300В |
||
|
Класс защиты |
Двойная изоляция |
||
|
Интерфейс |
USB, RS232 |
||
|
Размеры |
230х103х115 мм |
||
|
Масса |
1,3 кг |
