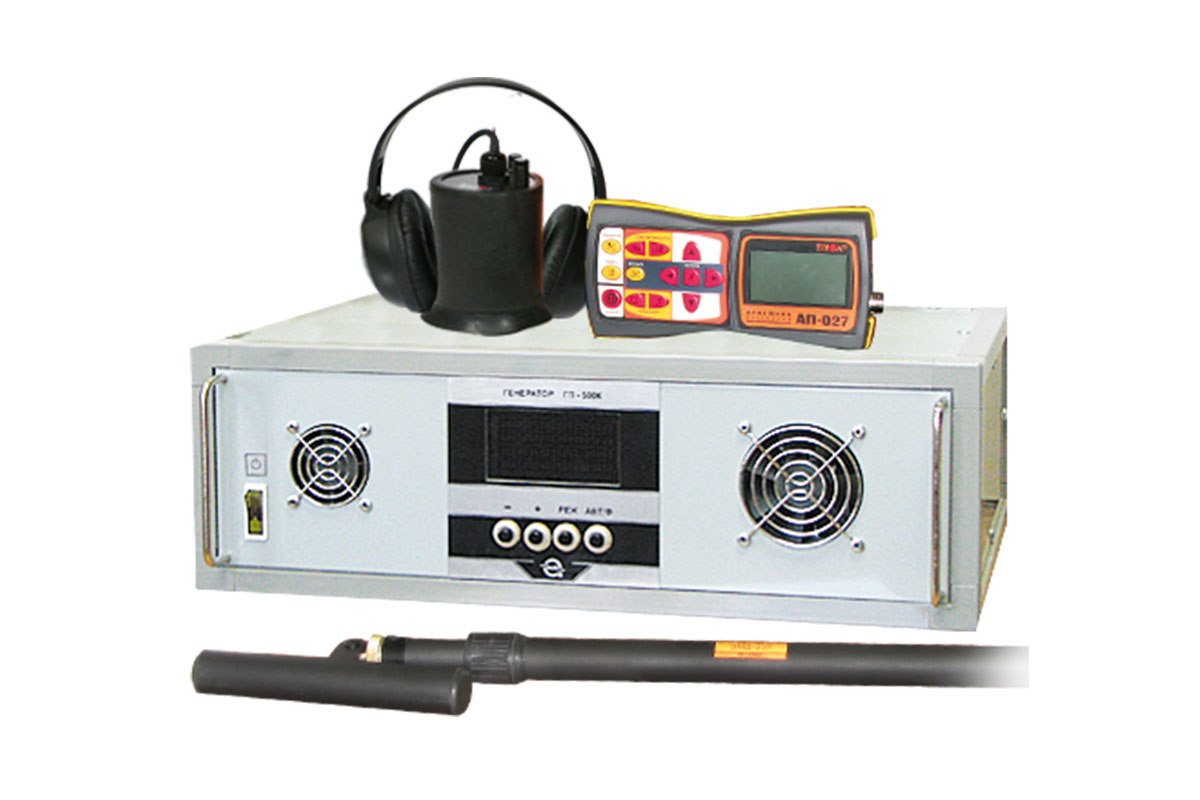

Атлет ТЭК-527АН — кабеледефектоискатель

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Гарантия:	24 месяца

  Комплект с максимальным по мощности генератором.

  Назначение

  Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, армированных оптоволоконных линий, а также определения глубины их залегания и мест повреждения. Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

  Рекомендуемые области применения

  • Электроэнергетика

  Решаемые задачи

  • Поиск кабеля пассивным методом.
  • Обнаружение места прохождения скрытых коммуникаций.
  • Поиск мест повреждений кабеля акустическим способом.
  • Поиск мест повреждений кабеля электромагнитным способом.

• Комплектация

  №	Наименование	Количество
  1	Трассопоисковый приемник "АП-027"	1 шт.
  2	Генератор "ГП-500К"	1 шт.
  3	Комплект акустического датчика "AD-327"	1 шт.
  4	Датчик электромагнитный "ЭМД-247"	1 шт.
  5	Головные телефоны	1 шт.
  6	Держатель для приемника АП-027.00.010	1 шт.
  7	Сумка для генератора "ГП-500К" Чехол 53155	1 шт.
  8	Сумка для электромагнитного датчика "ЭМД-247" Чехол 53186	1 шт.
  9	Сумка для комплекта Чехол 53207	1 шт.
  10	Крестовая отвертка	1 шт.
  11	Батарейки для приемника (AA)	4 шт.
  12	Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
  13	Руководство по эксплуатации	2 шт.
  14	Паспорт	1 шт.

  Дополнительная комплектация

  • Датчик контроля качества изоляции "ДКИ-117"
  • Датчик определитель дефектов коммуникаций "ДОДК-117"
  • Датчик контроля качества изоляции "ДКИ-127"
  • Датчик контроля качества изоляции "ДКИ-137"
  • Накладная рамка "НР-117"
  • Малогабаритный электромагнитный датчик "МЭД-127"
  • Комплект внешнего аккумулятора для приемника "АП-027"
  • Комплект аккумуляторов и зарядное устройство для приемника "АП-027"

  Технические характеристики

  Приемник "АП-027"

  Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик AD
  Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
  Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
  Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
  «Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
  Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
  Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
  Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
  	Головные телефоны -синтезированный звук ЧМ.	-
  	Встроенный излучатель - синтезированный звук ЧМ.
  Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
  Время непрерывной работы, не менее	20 часов
  Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
  Класс защиты от внешних воздействий	IP54
  Габаритные размеры электронного блока	220*102*42 мм
  Масса электронного блока, не более	0,46 кг

  Генератор "ГП-500"

  Параметр	Значение
  Выходная мощность при работе на согласованную нагрузку, не менее, Вт	500
  Частота генерации, Гц	от 100 до 3000
  Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт	800
  Напряжение питания от сети переменного тока частотой 50 Гц, В	от 187 до 242

  Акустический датчик "AD-327"

  Параметр	Значение
  Габаритные размеры прибора, не более, мм	120х135
  Масса, не более, кг	1,7

  Электромагнитный датчик "ЭМД-247"

  Параметр	Значение
  Тип преобразователя	резонансная ферритовая магнитная антенна
  Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
  Тип питания	от приемника
  Коммутация резонанса	принудительная (управляется приемником)
