Атлет АГ-319Н — кабелетрассоискатель

Name: Атлет АГ-319Н - кабелетрассоискатель
SKU: 51383
Price: 402300 RUB
Availability: InStock

В наличии

Кабелетрассоискательный комплект предназначен для поиска подземных кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов. Приемник определяет глубину залегания до 10 м и ток в линии, а генератор обеспечивает трассировку на расстоянии до 10 км.

Комплект включает приемник АП-019.1 и генератор АГ-120ТМ с набором рабочих частот и несколькими режимами отображения сигнала.

Задать вопрос
Поделиться

Технические характеристики

Диапазон частот	0,04…8 кГц, 100(120), 1024, 200…9999 Гц, 32768 Гц, 50(60), 512, 8…40 кГц, 8192
Питание	11…14 В, 22…28 В, 4…7 В (4 элемента тип «С»), два свинцово — кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Время непрерывной работы	1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В), 20, 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Добротность квазирезонансных фильтров (Q)	100
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Определение глубины залегания трассы	автоматически в режиме «Трасса» 0…10 м
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001…9,99 А
Точность измерения тока принимаемого сигнала	±5%
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Степень защиты корпуса	IP54
Частоты f1, f2, f3 («постоянные»): характеристики	выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Максимальный выходной ток в ручном режиме, кратковременные посылки	15
Задаваемый для автосогласования выходной ток	десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А
Максимальное выходное напряжение с добавлением внешнего аккумулятора 12 В	330 (260 при «2F»)
Максимальное выходное напряжение при питании от сетевого блока	110 (90 при «2F»)
Максимальная выходная мощность при автономном питании или от внешнего аккумулятора 21 В	150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
Максимальная выходная мощность с добавлением внешнего аккумулятора 12 В	200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
Максимальная выходная мощность от сетевого блока (СБП)	100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»
Ресурс питания при 0ºС, импульсные посылки одной частоты	11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В); 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Ресурс питания при 0ºС, генерация ударных импульсов	25 (при силе удара «С2» автономно или «С3» с доп. акк.); 62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Максимальная мощность, подводимая к «рамке»	10
Модуль полного комплексного сопротивления на частоте 8192 Гц	36
Тип корпуса	пластмассовый, герметичный

Описание
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов и прочих коммуникаций из токопроводящих материалов).

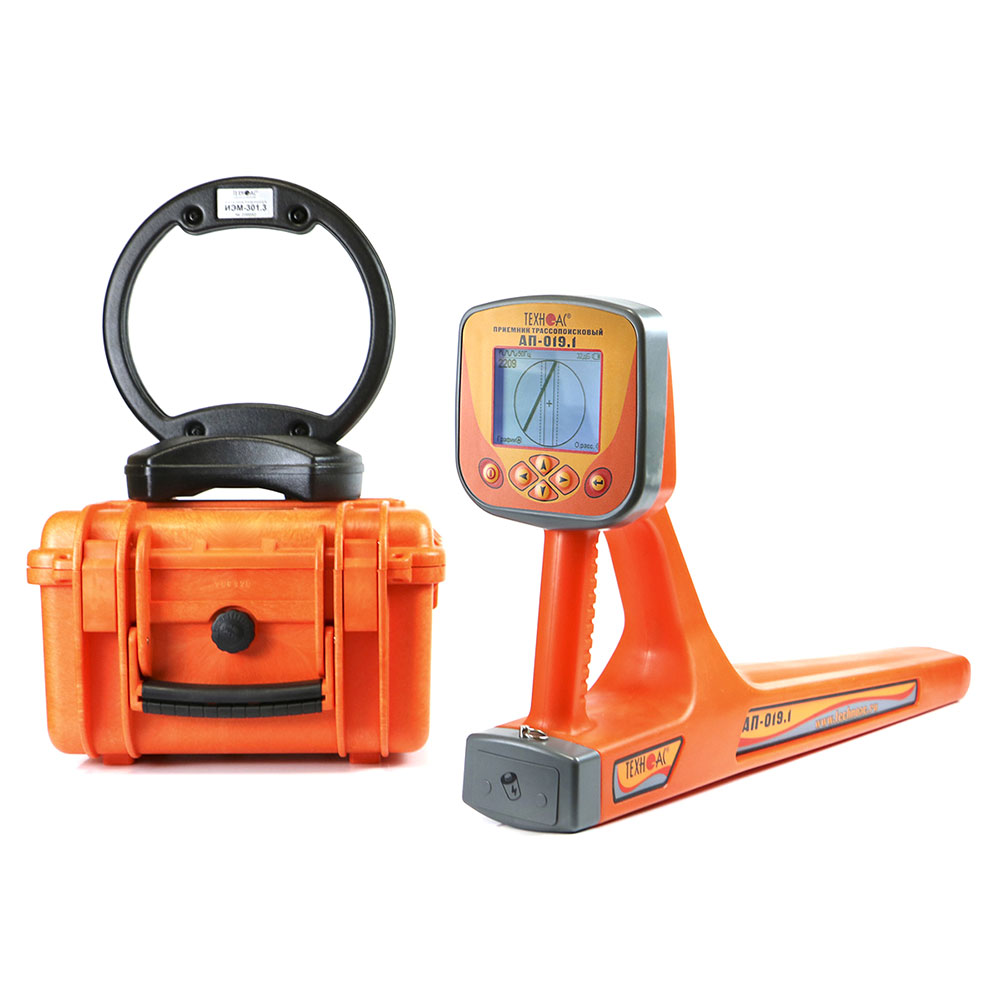

В составе комплекта приемник в виде моноблока с большим ЖК-дисплеем, на который выводится изображение трассы. В автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. В комплект также входит мультичастотный генератор с дальностью работы до 10 км.

Назначение.
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Функциональные возможности приемника АП-019.1 в различных режимах работы.

Режим «Трасса». На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме.

Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом уровне сигнала или если электромагнитное поле искажено.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации, а также находить центры нескольких коммуникаций, расположенных близко друг к другу.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких коммуникаций, расположенных близко друг к другу.

Режим «2-частоты». Реализована опция «свой-чужой», также можно провести диагностику состояния кабелей и изоляции трубопроводов с применением внешнего генератора.
Особенности
Особенности приемника АП-019.1.
- Современный цифровой трассопоисковый приемник-моноблок АП-019.1.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.
Особенности генератора АГ-120ТМ.
- Автоматическое согласование по заданному току в нагрузке позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
- Мультичастотный многофункциональный прибор может комплектоваться поисковым приемником, использующим диапазон 200…10000 Гц.
- Автоматический выбор выходной мощности.
- Встроенный «мультиметр выхода» показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Выходной ток до 15 А позволяет работать на низкоомных нагрузках.
- Выходное напряжение 220 В при автономном питании и 330 В с дополнительным аккумулятором.
- Работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

Комплектация

Наименование	Количество
Трассопоисковый приемник АП-019.1	1 шт.
Генератор трассировочный АГ-120ТМ	1 шт.
Индукционная антенна ИЭМ-301.3	1 шт.
Устройство зарядное AG120.02.100	1 шт.
Кабель для подключения к внешнему аккумулятору АГ120.02.020	1 шт.
Кабель АГ120.02.050	1 шт.
Кабель АГ105.02.020	1 шт.
Контакт магнитный АГ120.02.090	2 шт.
Штырь заземления АГ110.02.004	2 шт.
Батарейки	4 шт.
Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107)	1 шт.
Сумка для генератора АГ-120ТМ (чехол 53181)	1 шт.
Сумка для приемника (чехол 53212)	1 шт.
Сумка для комплекта (чехол 53222)	1 шт.
Руководство по эксплуатации	3 шт.
Паспорт	1 шт.

Дополнительная комплектация: комплект аккумуляторов и зарядное устройство для приемника АП-019.

Документы
Дополнительно
- Комплект аксессуаров для заземления коммуникации

  8 037 ₽
- ДКИ-137 — датчик контроля качества изоляции

  По запросу
- NR-117M — накладная рамка

  48 627 ₽
- Индукционные клещи CI-110/50 — клещи индукционные

  30 144 ₽
- CI-110/100 — клещи индукционные

  36 249 ₽
- CI-110/125 — клещи индукционные

  71 721 ₽
- ДКИ-117 — датчик контроля качества изоляции

  71 721 ₽
- ДОДК-117 — датчик определитель дефектов коммуникаций

  23 907 ₽
- MED-127 — малогабаритный электромагнитный датчик

  12 927 ₽
