Атлет ТЭК-227АН — кабеледефектоискатель

В наличии

Описание
Производитель: Россия

Гарантия: 24 месяца

Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения.

Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Решаемые задачи кабеледефектоискателем Атлет ТЭК-227АН
- Поиск кабеля пассивным методом.
- Обнаружение места прохождения скрытых коммуникаций.
- Поиск мест повреждений кабеля акустическим способом.
- Поиск мест повреждений кабеля электромагнитным способом.

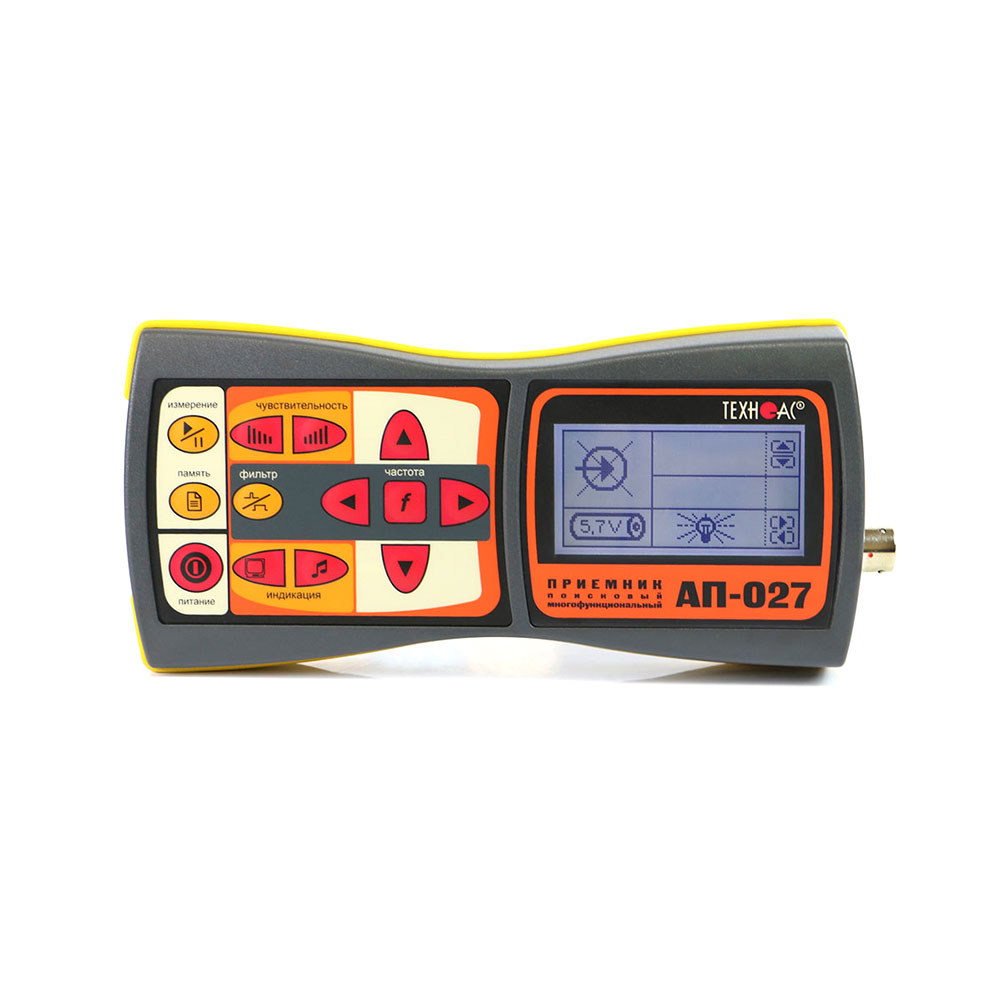

Особенности приемника АП-027
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.
Рекомендуемые области применения кабеледефектоискателя Атлет ТЭК-227АН
- Электроэнергетика.

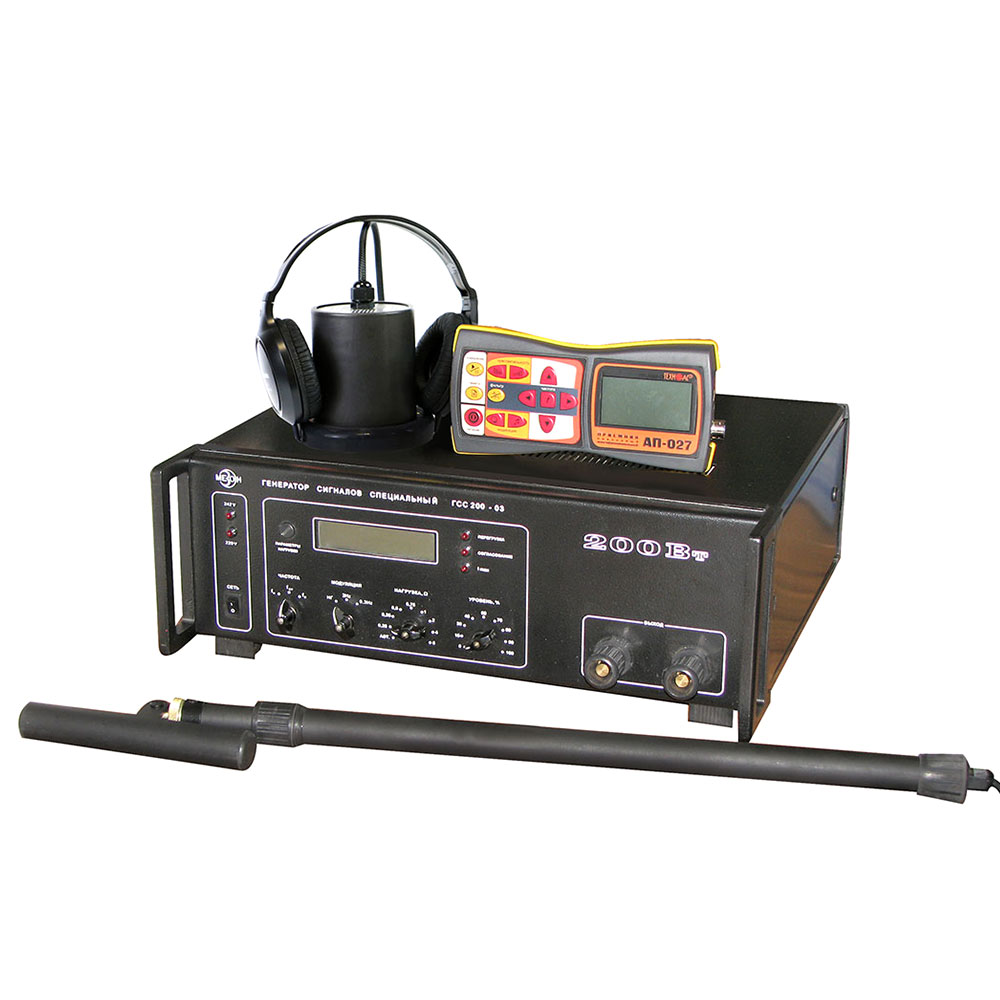

Комплектация

№	Наименование	Количество
1	Трассопоисковый приемник АП-027	1 шт.
2	Генератор ГСС-200-03	1 шт.
3	Комплект акустического датчика AD-327	1 шт.
4	Датчик электромагнитный ЭМД-247	1 шт.
5	Головные телефоны	1 шт.
6	Держатель для приемника АП-027.00.010	1 шт.
7	Сумка для генератора ГСС-200-03 (чехол 53155)	1 шт.
8	Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)	1 шт.
9	Сумка для комплекта (чехол 53207)	1 шт.
10	Крестовая отвертка	1 шт.
11	Батарейки для приемника (AA)	4 шт.
12	Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030	1 шт.
13	Руководство по эксплуатации	2 шт.
14	Паспорт	1 шт.

Дополнительная комплектация кабеледефектоискателя Атлет ТЭК-227АН

№	Наименование
1	Комплект аккумуляторов и зарядное устройство для приемника АП-027

Технические характеристики

Характеристики приемника АП-027

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	определяется автоматически, при подключении датчика
Вид принимаемого сигнала	выбирается оператором как «непрерывный / импульсный»	выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	- ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	головные телефоны - синтезированный звук ЧМ	-
	встроенный излучатель - синтезированный звук ЧМ	-
Питание	напряжение 4…7 В - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220x102x42 мм
Масса электронного блока, не более	0,46 кг

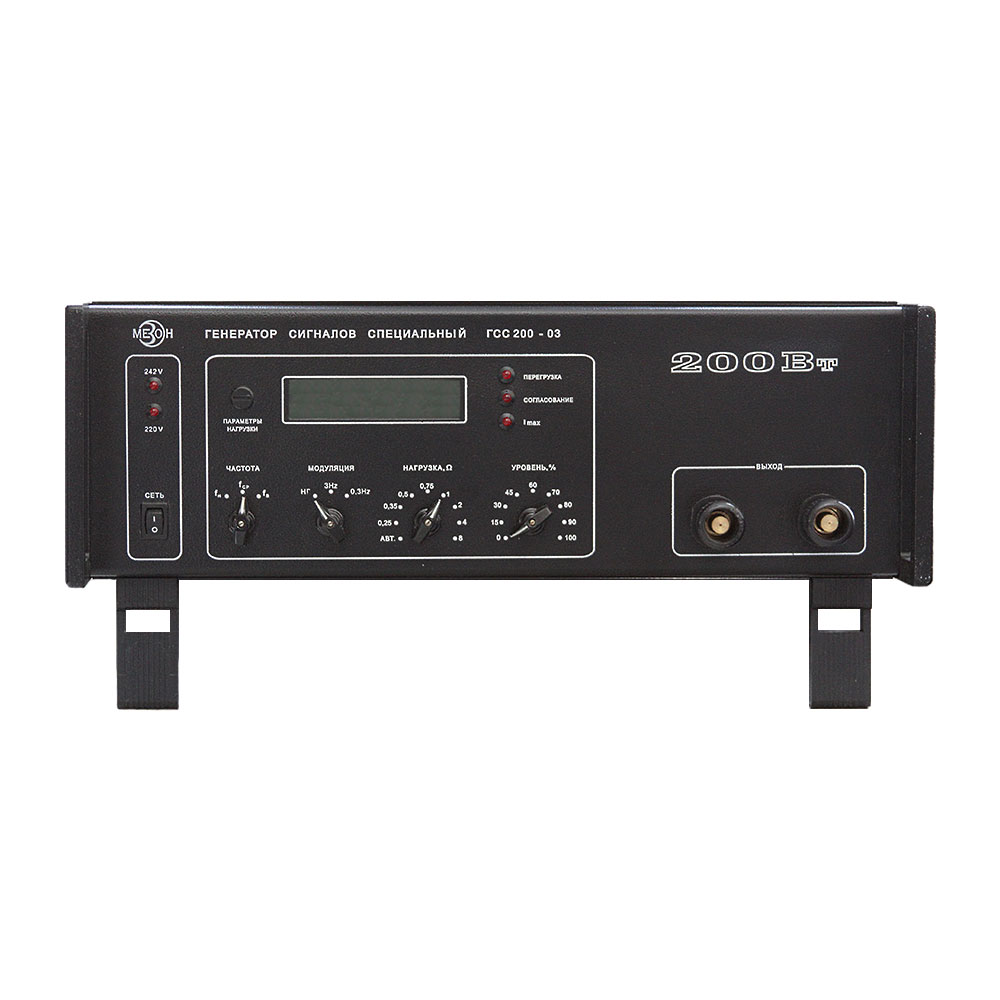

Характеристики генератора ГСС-200-03

Параметр	Значение
Выходная мощность при работе на согласованную нагрузку, не менее, Вт	200
Частота генерации, Гц	512, 1024, 8192, "ШП", "ФНЧ", "ПФ"
Диапазон сопротивлений согласованной нагрузки, Ом	0,25…8
Количество диапазонов согласования	8
Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт	300
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 187 до 242
Габаритные размеры прибора, не более, мм	490х480х180
Масса, не более, кг	17

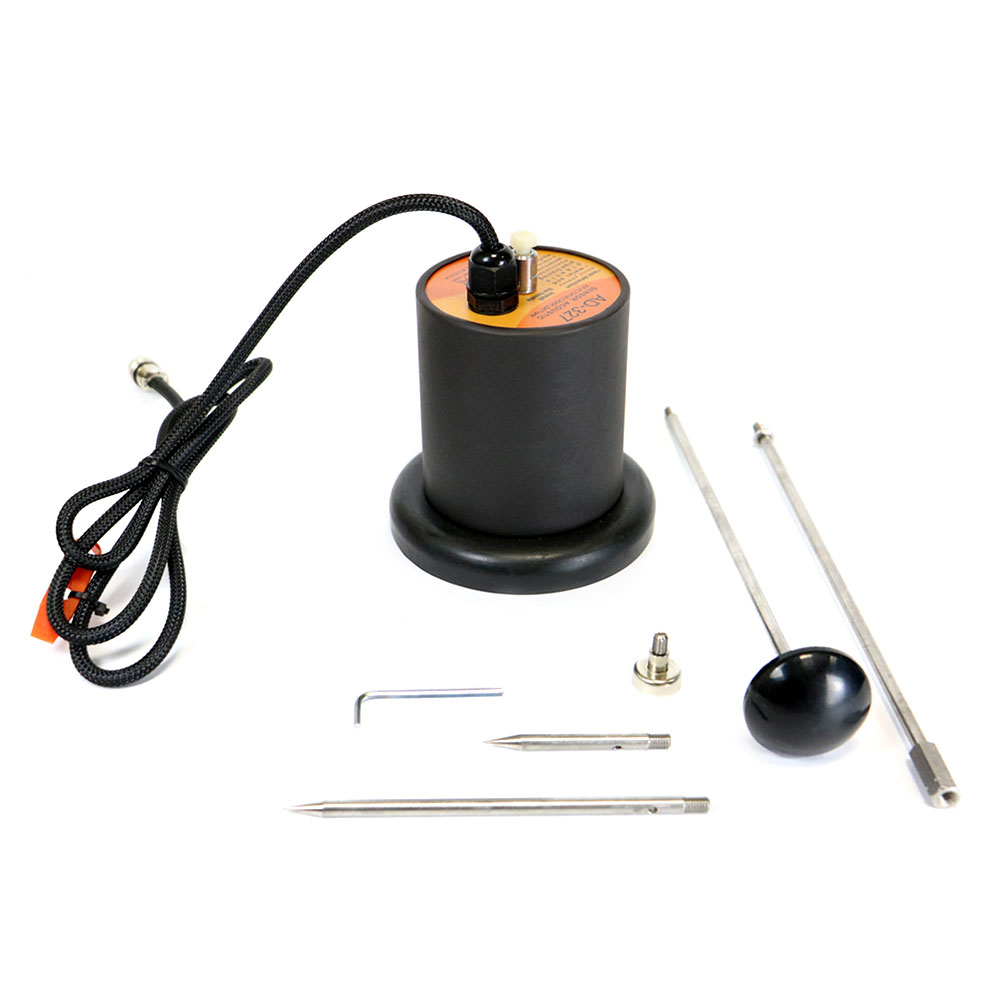

Характеристики акустического датчика AD-327

Параметр	Значение
Габаритные размеры прибора, не более, мм	120х135
Масса, не более, кг	1,7

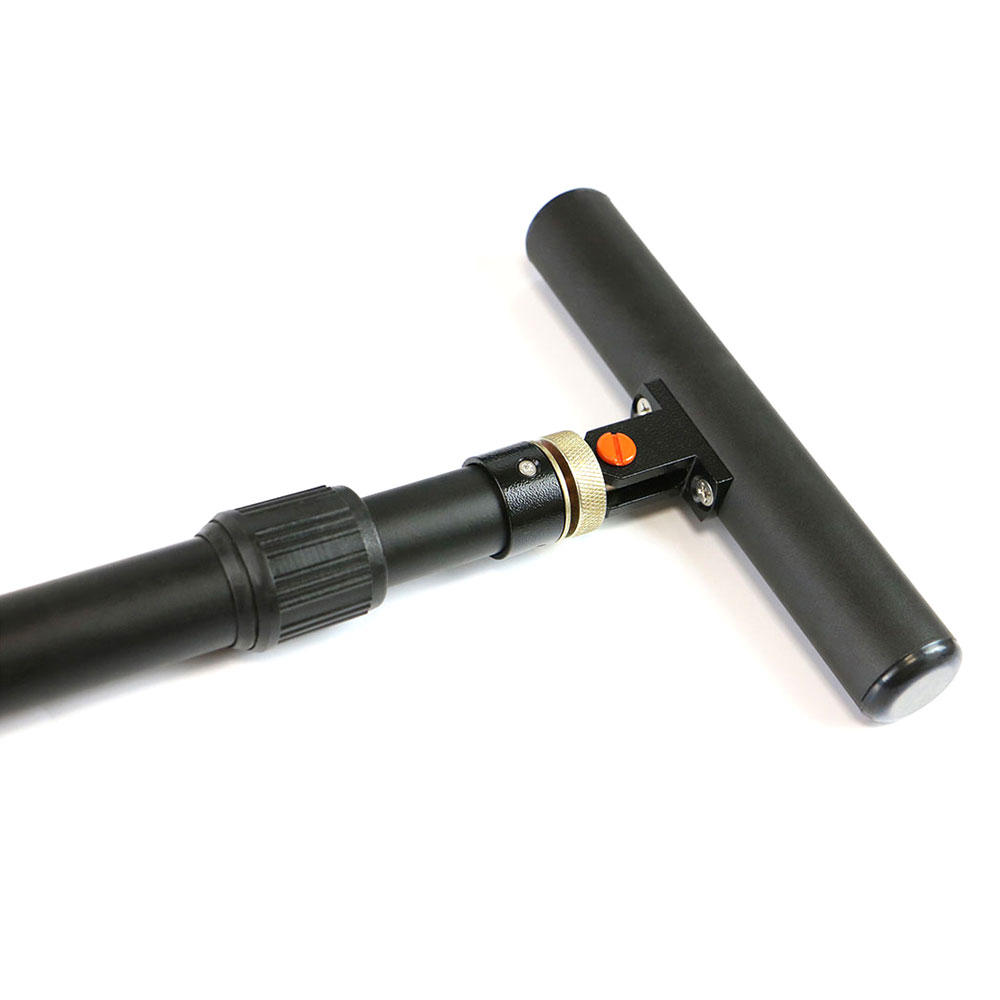

Характеристики электромагнитного датчика ЭМД-247

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
