Описание
| Производитель: | Россия |

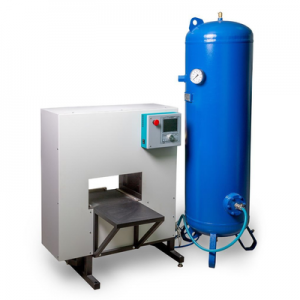

- Аппарат циклического нагружения АЦН-20 предназначен для полностью автоматической подготовки образца геосинтетического материала при действии циклической нагрузки
- Аппарат выполняет заданное число циклов нагружения (от 1 до 500 циклов) от 4,5 кПа до заданной нагрузки (от 20 до 500 кПа). Во время нагружения вычисляются средние значения максимумов и минимумов циклов, а также разброс этих параметров по всем циклам
- Аппарат оснащается ресивером и малошумным компрессором с уровнем шума менее 46 дБ
- Ведение журнала результатов обеспечивает хранение до 450 результатов и до 250 графиков нагружения в энергонезависимой памяти
- Цветной дисплей обеспечивает вывод подробной информации о заданных условиях, текущих значениях нагрузки во время испытания, а также график нагружения образца
- Встроенная функция энергосбережения, позволяет автоматически отключать привод при длительном простое
- Возможность просмотра результатов испытания, а также их печати через последовательный порт RS-232
- Автоматическая остановка испытания с подачей звукового сигнала об окончании испытания
- Система полной самодиагностики с индикацией причин неисправностей на дисплее
Комплектация
| Комплектация | ||
|---|---|---|
| ЛинтеЛ АЦН-20 Аппарат циклического нагружения | шт | 1 |
| Паспорт | шт | 1 |
| Руководство по эксплуатации | шт | 1 |
| Методика аттестации | шт | 1 |
| Руководство по эксплуатации и паспорт компрессора | шт | 1 |
| Ящик подготовки образцов | шт | 1 |
| Плита уплотнения 300 х 300 х 75 мм | шт | 1 |
| Плита уплотнения нижнего слоя щебня | шт | 1 |
| Плита уплотнения верхнего слоя щебня | шт | 1 |
| Шаблон для установки плиты уплотнения | шт | 1 |
| Компрессор Hyundai HYC 30250LMS. 50л, 300л/мин, 2кВт | шт | 1 |
Технические характеристики
| Технические характеристики | ||
|---|---|---|
| Минимальная нагрузка на образец за цикл | кПа | от 4,5 до 5,5 |
| Максимальная нагрузка на образец за цикл | кПа | от 490 до 510 |
| Количество циклов нагружения образца | от 1 до 500 | |
| Частота нагружения | Гц | 1 |
| Рабочий ход плиты, не менее | мм | 50 |
| Загрязнённость воздуха по ГОСТ 17433 | класс | 3 |
| Расход воздуха, не более | л/мин | 91 |
| Входное давление | Бар | от 7,5 до 12 |
| Точностные характеристики | ||
|---|---|---|
| Предел допускаемой погрешности измерения нагрузки в диапазоне измерения 0,1…2 кН | % | 10 |
| Предел допускаемой погрешности измерения нагрузки в диапазоне измерения 2…10 кН | кН | 0,2 |
| Предел допускаемой погрешности частоты нагружения в диапазоне измерения 1 Гц | Гц | 0,01 |
| Эксплуатационные характеристики | ||
|---|---|---|
| Потребляемая мощность в режиме испытания | Вт | 400 Вт |
| Габариты без упаковки | ШхВхД | аппарат 900х1100х760 мм, компрессор 680х620х380 мм |
| Масса без упаковки | аппарат без оснастки — 130 кг, аппарат с оснасткой — 145 кг; компрессор — 40 кг | |
| Температура окружающей среды | от 10 до 35 °С | |
| Относительная влажность при температуре +25°С | не более 80 % | |
| Напряжение сети питания | от 187 до 253 В | |
| Частота сети питания | от 49 до 51 Гц | |
| Срок службы | 6 лет, при наработке не более 15 000 часов | |
| Безопасность | ||
|---|---|---|
| Электробезопасность | Заземление нетоковедущих частей и соответствие классу защиты 0I по ГОСТ Р МЭК 61140-2000 | |
| Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности | |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей | |
