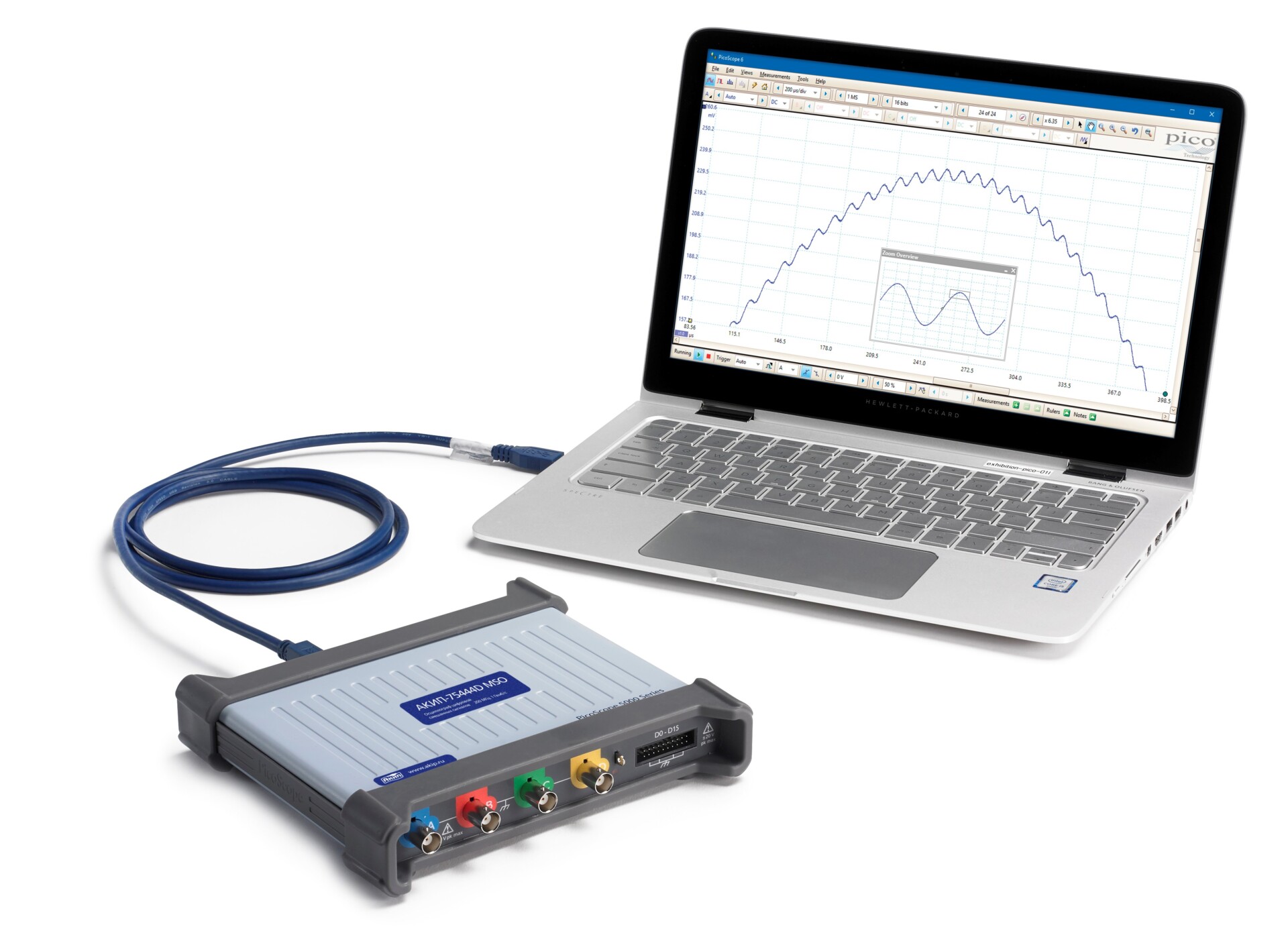

Осциллограф АКИП-75443D MSO

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Тип	USB
  Количество каналов	4
  Полоса пропускания, МГц	100
  Частота дискретизации	1000000000, 5000000000
  Максимальный объем памяти	268435456
  Разрешение	12, 14, 15, 16, 8
  Сопротивление, МОм	1000000
  Интерфейс передачи данных	USB
  Логические каналы	16
  Автоматические и курсорные измерения	∆t, ∆V
  Количество встроенных протоколов декодирования	18
  Диапазон частот анализатора спектра	от 0 до 100 МГц
  Глубина БПФ	до 1 М
  Частота функционального генератора	0,025 Гц … 20 МГц
  Формы сигналов функционального генератора	синус, меандр, треугольник, постоянное напряжение
  Частота дискретизации генератора СПФ	200 МГц
  Длина памяти генератора СПФ	32 кБ
  Разрядность ЦАП	14 бит

• Описание

  USB-осциллограф смешанных сигналов с возможностью выбора разрешения АЦП 8 бит, 12 бит, 14 бит, 15 бит, 16 бит (до 20 бит в режиме расширения). Осциллограф: 4 аналоговых канала + 16 цифровых каналов, полоса пропускания 100 МГц, частота дискретизации 1 ГГц (делится между активными каналами), эквивалентная дискретизация 5 ГГц, память 256 МБ (делится между активными каналами), автоматические и курсорные измерения (∆t, ∆V), декодирование: 18 встроенных протоколов.

  Анализатор спектра: диапазон частот от 0 до 100 МГц, глубина БПФ до 1 М. Функциональный генератор: 0,025 Гц … 20 МГц; формы сигналов: синус, меандр, треугольник, постоянное напряжение. Генератор СПФ: дискретизация 200 МГц, длина памяти 32 кБ, ЦАП 14 бит. Габариты 190 × 170 × 40 мм. Масса 0,5 кг.

• Особенности

  • Переключаемое разрешение АЦП (8, 12, 14, 15, 16 бит).
  • Сегментированная память до 10.000 осциллограмм.
  • Цифровая регистрация на ПК (streaming mode).
  • Анализатор спектра.
  • Функциональный и генератор произвольных форм.
  • Декодирование сигналов 1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, Manchester, MODBUS, PS/2, MODBUS, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1.
  • Логический анализатор.

• Комплектация

  • Осциллограф АКИП-75443D MSO — 1 шт.
  • Пробник — 4 шт.
  • Кабель USB 3,0 — 1 шт.
  • Адаптер питания — 1 шт.
  • Кабель MSO — 1 шт.
  • Набор Микрозажимов (10 шт) — 2 шт.
