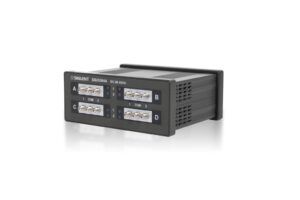

Переключатель ВЧ сигналов механический SSU5501A

В наличии

607 525 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон частот	0 … 50000000000
  Тип разъема	2.4 (мама/f)
  Импеданс	50
  Интерфейс передачи данных	USB
  Время переключения	≤ 20 мс
  Число тестовых портов	2 (COM1, COM2 / 1х 2 тракта (PORT 1-2))
  Управляющее напряжение	12В
  Управляющий ток (макс.)	1,25A
  Ресурс	5М (переключений)

• Описание

  Модификация механического переключателя ВЧ сигналов SSU5000A-серии. По принципу действия относится к микроволновым коммутаторам с использованием эффекта электромагнитной индукции и переключением механическими контактами.

  Имеет один однополюсный двухпозиционный механический переключатель SPDT (COM 1) с коннекторами типа «2.4», позволяя обеспечить установку одного из двух состояний механического реле — соединиться с одним контактом либо с другим (Port 1/2).

  Переключатель поддерживает управление сигналами уровня TTL. Переключатель SSU5501A используется для управления потоком ВЧ электроэнергии сигналов с частотой до 50 ГГц в электронных схемах. Переключатель позволяет в рабочем диапазоне частот создать систему коммутации для анализаторов цепей в измерительных тестах, может широко использоваться в многоканальной и многопортовой тестовой среде различной конфигурации.

• Документы

  • SSU5000A datasheet
  • Руководство по эксплуатации: серия SSU5000A
