Погружной электромагнитный расходомер для теплосетей MagFlow 3600

В наличии

Описание
Производитель: Россия

Номер в реестре СИ: 92963-24

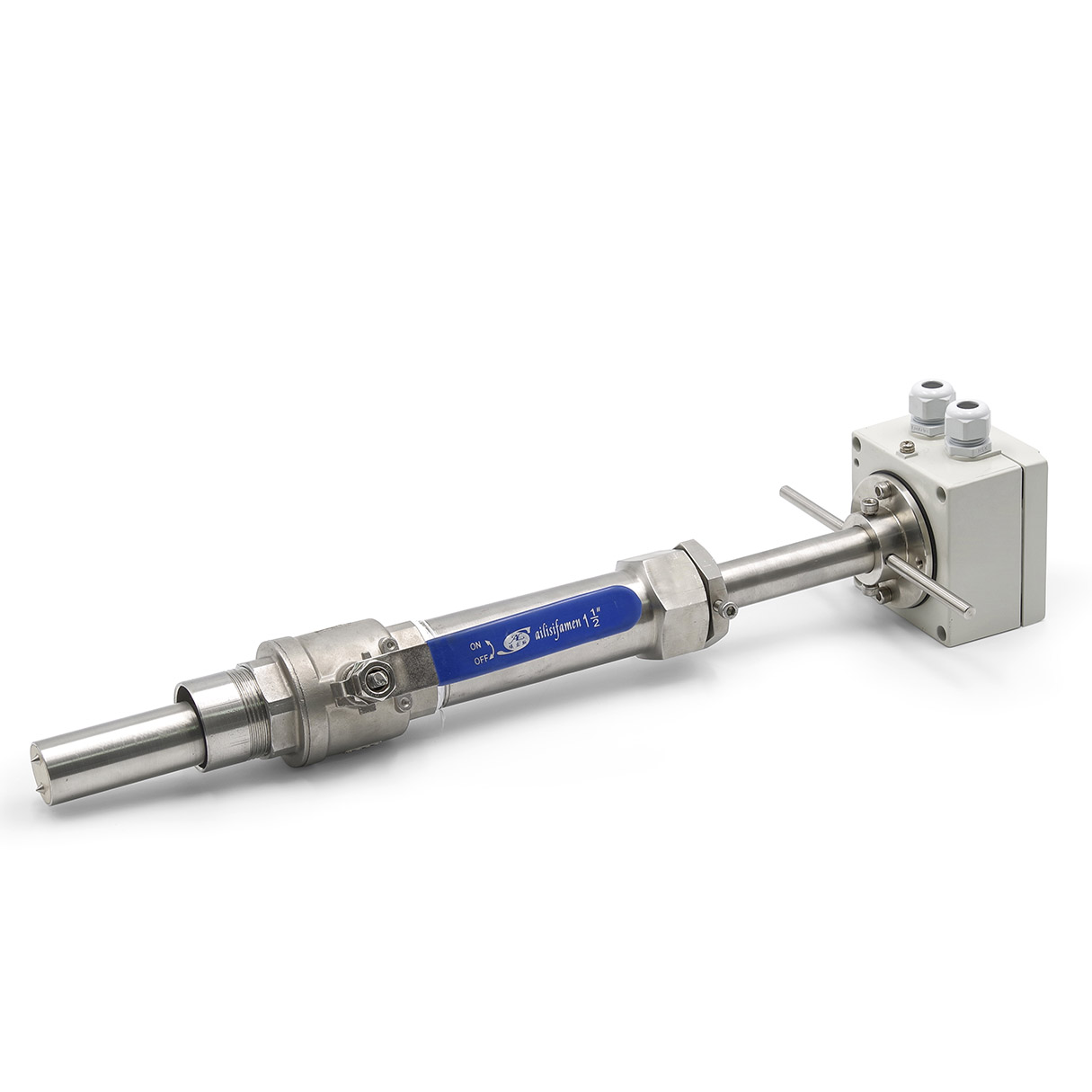

Погружной электромагнитный расходомер Streamlux MagFlow 3600 - это отличное решение для учета расхода тепловых сетей. Рассчитан на работу в широком диапазоне диаметров от 50 до 1600 мм. Отличительной особенностью модели является возможность применения при температуре среды до 100°C и стабильная погрешность 2% на всем диапазоне скоростей от 0,5 до 10 м/с.

При использовании на больших диаметрах погружной расходомер является экономически выгодной альтернативой расходомерам полного сечения. Он позволяет в несколько раз снизить затраты, как на само оборудование, так и на работы по его монтажу.

Измеряемые жидкости:
- Теплоноситель (горячая вода)
- Теплоноситель (гликоль с водой)

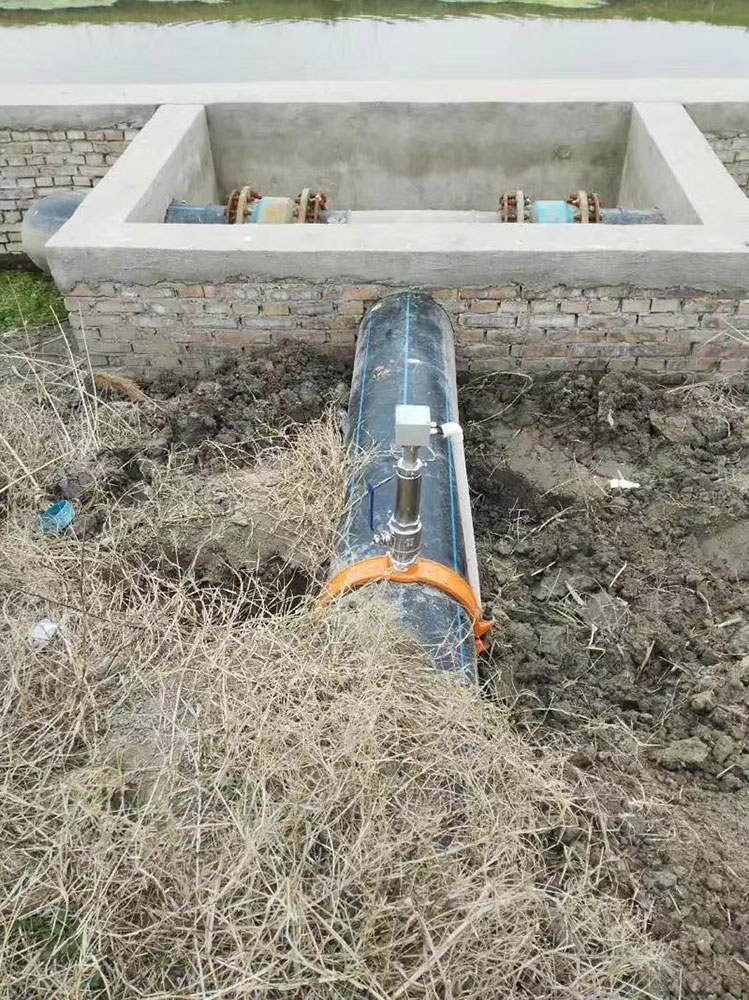

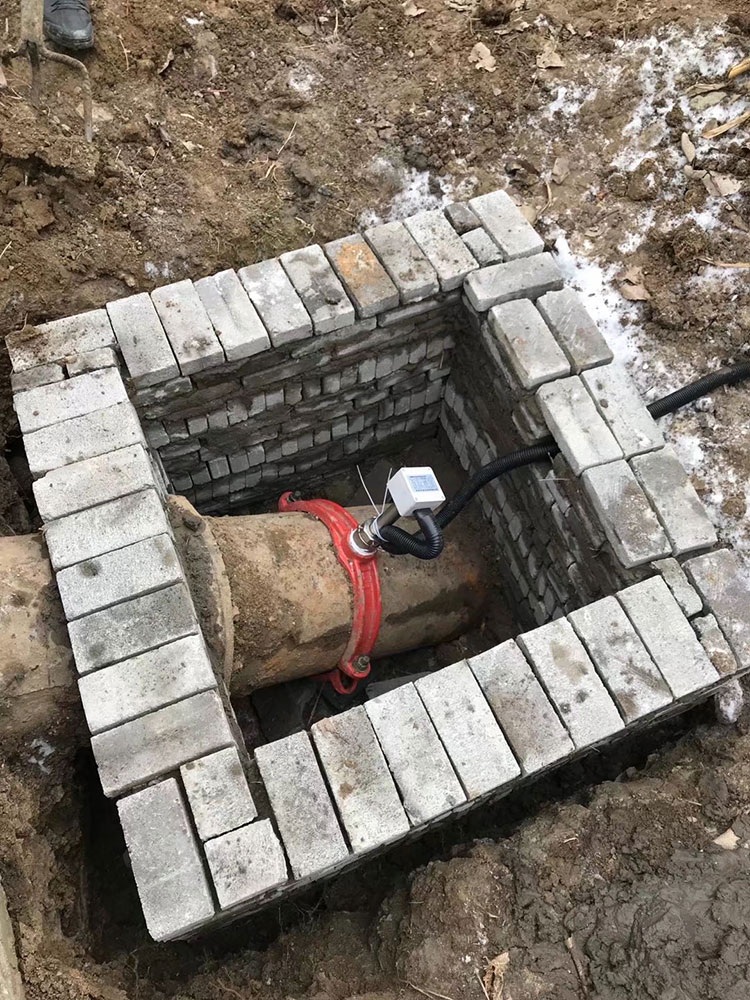

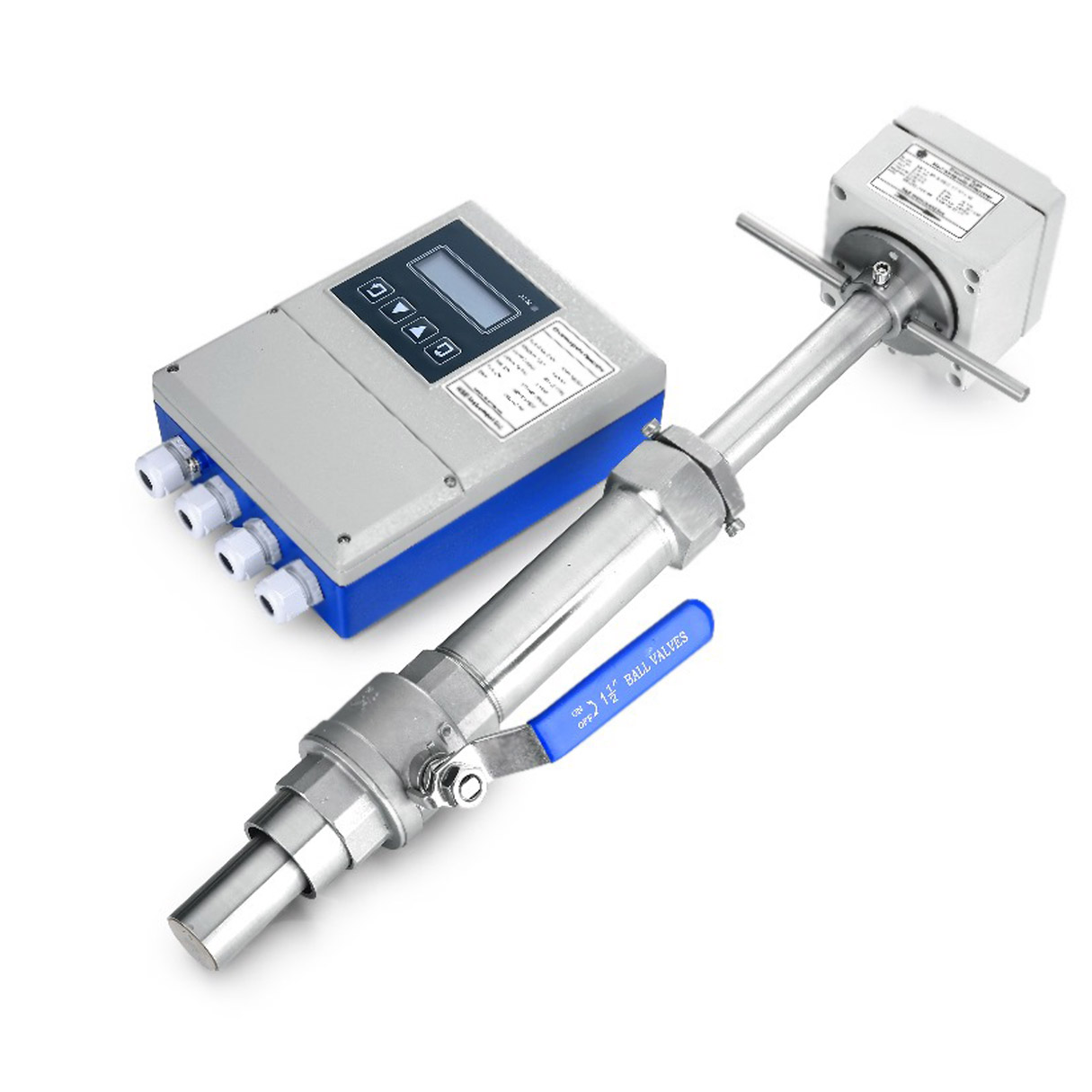

Погружной (вставной) расходомер MagFlow 3600 может устанавливаться в смотровых колодцах без дополнительных строительных работ, выемки грунта и остановки режима подачи воды. Для удобства контроля данных в таких случаях чаще всего применяется раздельное исполнение, когда первичный преобразователь находится непосредственно в колодце, а вторичный с выводом информации о расходе на дисплей, устанавливают в диспетчерском пункте неподалеку.

Вставной расходомер MagFlow 3600 оснащен токовым, импульсным и цифровым выходами. Он поддерживает обмен данными по протоколам MODBUS и HART. Это позволяет легко подключать его в любые системы диспетчеризации.
При отсутствии в месте установки источника питания на 220 или 24 вольта, может быть использована модель Streamlux MagFlow 1600 со встроенной батарей, которая обеспечивает бесперебойную работу прибора в течение 5 лет.

Быстрый монтаж

Важно!!! Расходомеры Streamlux MagFlow 3600 монтируют под давлением и без остановки потока.

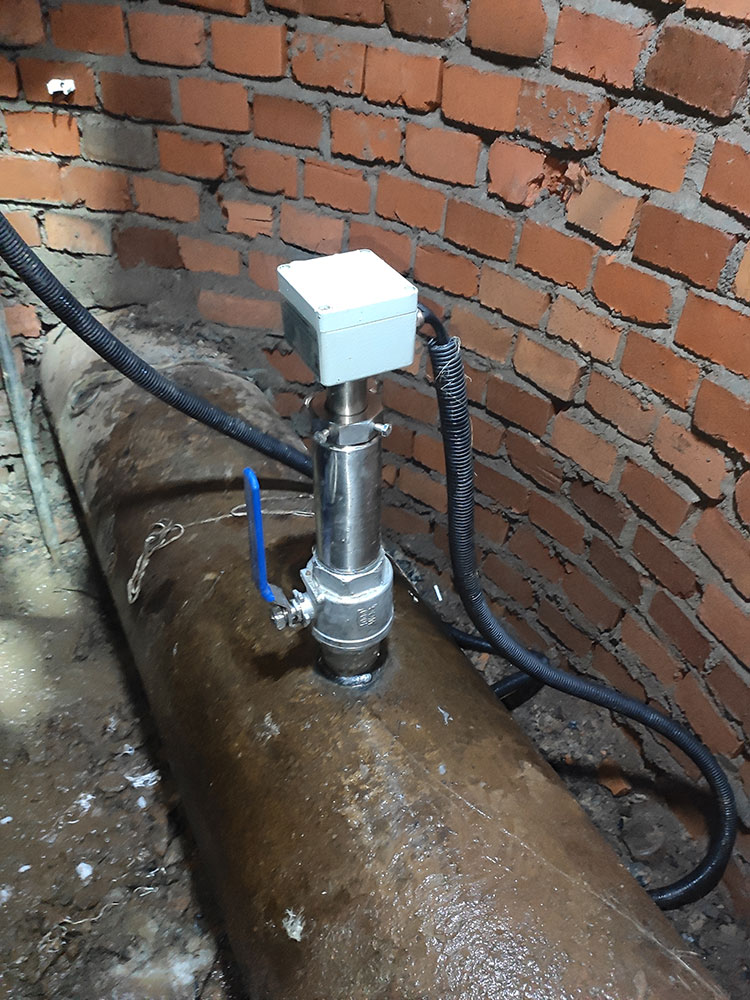

Для монтажа на стальной трубе сначала приваривается бобышка с резьбой (входит в комплект поставки). На резьбу накручивается шаровой кран.

Далее специальной фрезой со сменной коронкой, которая прикручивается изнутри к шаровому крану и приводится во вращение при помощи дрели, просверливается отверстие в трубопроводе. После этого фреза поднимается в исходное положение и за ней перекрывается шаровой кран.

Затем фреза отсоединяется, и к шаровому крану прикручивается шток расходомера MagFlow 3600. Открывается шаровой кран, и через него шток расходомера погружается в трубопровод на глубину согласно руководству по эксплуатации. После этого проверяется корректность ориентации прибора (метка на корпусе параллельно потоку) и фиксируется в правильном положении контр-гайкой.

Монтаж на неметаллических трубах

Монтаж в целом аналогичен монтажу на стальной трубе, но вместо приварной бобышки дополнительно используется т.н. седельный отвод ("седёлка") для фиксации резьбового соединения на поверхности трубопровода. Для установки шарового крана на отвод также потребуется редукционный ниппель.

Принцип работы

Вставной расходомер MagFlow 3600, как и все другие электромагнитные расходомеры работает по принципу закона индукции Фарадея.

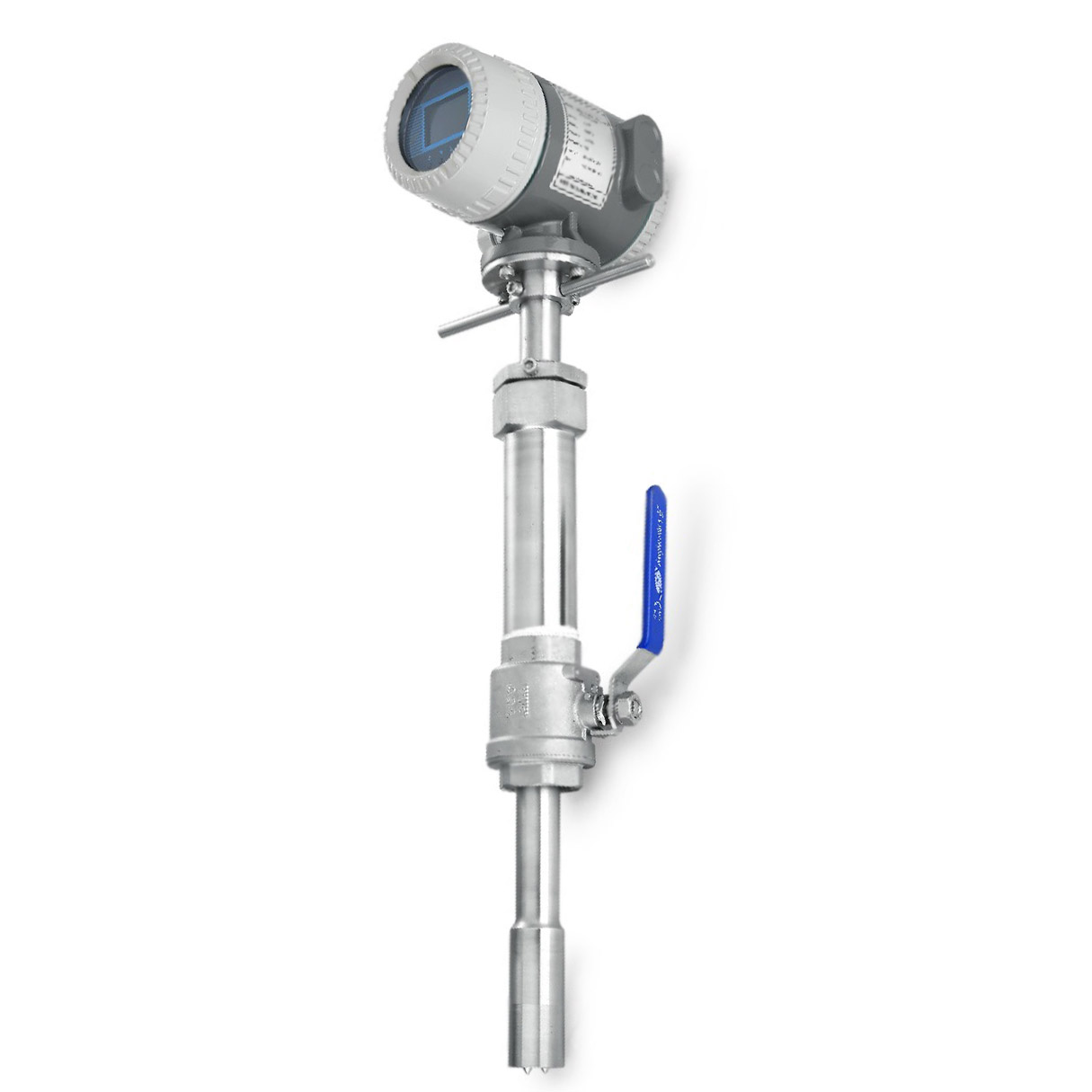

Погружной расходомер MagFlow 3600 состоит из электромагнитного измерительного датчика расположенного на конце монтажного стержня и вторичного преобразователя (вычислителя расхода). Катушка возбуждения внутри стержня создает магнитное поле вокруг датчика. Жидкость протекающая перпендикулярно магнитным линиям поля создает индуцированную электродвижущую силу на электродах погружного датчика, которые соприкасаются с жидкостью. Величина электродвижущей силы, напряженность магнитного поля B, расстояние между двумя электродами L и средняя скорость потока будут прямо пропорциональны.

E = B·L·V
В формуле:
E - индуцированная электродвижущая сила, V;
B - напряженность магнитного поля, Tesla;
L - расстояние между двумя электродами, м;
V - скорость потока, проходящего через датчик, м/с;

Рассчитав скорость потока и зная внутренний диаметр трубы прибор по простой формуле определяет значение расхода. Более подробно об алгоритме работы и порядке монтажа погружного расходомера MagFlow 3600 читайте в руководстве по эксплуатации.

Технические характеристики

Диаметр номинальный, мм.	DN50…DN1600
Материал электродов	Нержавеющая сталь 316L Hastelloy C Hastelloy B
Материал зонда	Титан (304) Нержавеющая сталь (316) Нержавеющая сталь (304)
Минимальный расход, м3/ч	3,53
Температура рабочей среды, °C	-60…+100
Температура окружающей среды, °C	-25…+55
Влажность относительная, %	не более 90
Давление рабочей среды, МПа	1,6
Погрешность, %	± 2,0
Класс защиты	IP65, IP67, IP68
Питание	220 В переменного тока, 50Гц 24 В постоянного тока
Импульсный сигнал вых., л/имп	0,001…1000 (настраиваемый)
Токовый сигнал вых., мА	4…20 (HART)
Цифровой выход	RS-485 (MODBUS) PROFIBUS HART
Архив (опция)	Ежечасно Ежедневно Ежемесячно
Облачный сервис (опция)	Бесплатное ПО Доступ к показателям расхода из любой точки мира
Длина кабеля (выносной преобразователь)	В базе - 250м Максимум - 1200м

Диапазон расхода в зависимости от скорости потока и номинального диаметра

Диапазон расхода (м3/ч)
DN, мм	Qmin при V=0,5 м/с	Qn1 при V=1,0 м/с	Qn2 при V=10 м/с
50	3,534	7,069	70,67
65	5,973	11,95	119,5
80	9,048	18.10	180,9
100	14,14	28,27	282,7
125	22,09	44,18	441,8
150	31,81	63,62	636,2
200	56,55	113,1	1130
250	88,36	176,7	1767
300	127,2	254,5	2545
350	173,2	346,4	3463
400	226,2	452,4	4524
450	286,3	572,6	5725
500	353,4	706,9	7069
600	508,9	1018	10179
700	692,7	1385	13855
800	905,8	1810	18096
900	1145	2290	22902
1000	1414	2827	28275
1200	2036	4072	40715
1400	2771	5542	55418
1600	3619	7238	72383
