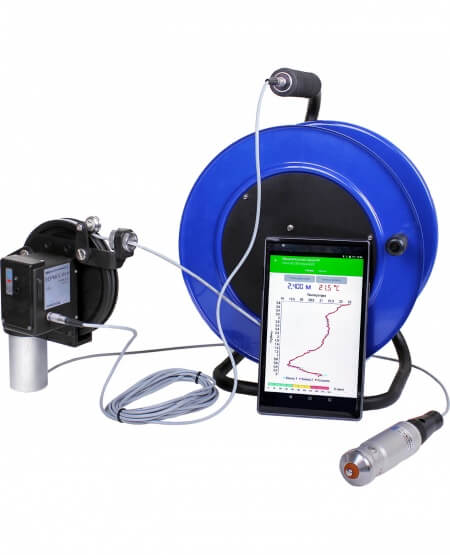

Прибор термометрической дефектоскопии буронабивных свай ТЕРМОСКАН

В наличии

640 000 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	0…100, 0…80
  Погрешность измерений	0.1
  Дискретность измерения температуры/перемещения, °С/мм	1
  Скорость измерения температурного профиля, мм/с	до 150
  Диаметр исследуемых свай, м	от 0.3
  Внутренний диаметр измерительных каналов, мм	50
  Дисплей планшета	8″

• Описание

  О приборе. Производственный брак при заложении свайных фундаментов может повлиять на прочностные и эксплуатационные характеристики конструкции. Прибор «ТермоСкан» предназначен для термометрической диагностики фундаментов.

  Принцип работы прибора «ТермоСкан». Работа прибора основана на измерении температурного профиля внутри фундаментов. Значения температуры, полученные с помощью термозонда, опускаемого в каналы доступа в фундаменте, могут использоваться для оценки однородности и целостности бетона как внутри, так и снаружи арматурного каркаса, а также для оценки размещения арматурного каркаса относительно центра отверждаемого бетона.

  При отвержении монолитного фундамента возникают экзотермические химические процессы, выделяющие тепло. Количество генерируемого тепла и скорость тепловыделения зависят от бетонной смеси, размера и формы фундамента.

  Измерения температуры внутри фундамента позволяют получить температурный профиль для оценки качества бетона и его заливки. Температура, измеренная в арматурном каркасе, как правило, вблизи периметра, будет ниже температуры в центре из-за рассеивания тепла в окружающую среду. Если арматурный каркас не концентричен внутри фундамента, то части каркаса, расположенные ближе к периметру, будут более холодными в период затвердевания. Части, расположенные ближе к центру, будут теплее.

  Изъян в виде пустоты, шеи, включения или плохого качества бетона будет выделять меньше тепла, чем обычный бетон вокруг него, что приведет к более низкой температуре вблизи изъяна. И наоборот, выпуклость будет иметь более эффективное бетонное покрытие, что приведет к более высокой температуре вблизи выпуклости.

  Измерения температуры в местах доступа, расположенных равномерно по периметру каркаса армирования, с регулярными интервалами глубины, позволяют:

  • определить потенциально слабые зоны бетона;
  • оценить эффективный размер фундамента;
  • проверить бетонную оболочку и выравнивание ячеек каркаса по длине элемента фундамента.

  Вдоль оси монолитного бетонного элемента фундамента и вдали от концов тепло рассеивается преимущественно в радиальном направлении. В пределах примерно одного диаметра верхней и нижней части фундамента тепло рассеивается как в осевом, так и в радиальном направлениях, что приводит к более быстрому охлаждению и пониженной температуре. Анализ температурного профиля вблизи дна может помочь оценить длину фундамента и его форму в нижней части.

  Каналы доступа должны располагаться равномерно по поперечному сечению фундамента, на расстоянии не более 1 м друг от друга. Для цилиндрических элементов фундамента план расположения должен обеспечивать, в большинстве случаев, один канал доступа на каждые 300 мм диаметра. Для элементов диаметром 1 м или более предпочтительным минимумом является четыре канала доступа. Для упрощения интерпретации предпочтительным является четное число мест доступа на плане.

  Каналы доступа должны быть равномерно распределены по периметру и расположены на равном расстоянии от оси. Если элемент фундамента диаметром менее 1 м имеет только центральный стержень, канал доступа прикрепляют к центральному стержню, но при наличии армирующего каркаса он должен включать по крайней мере два канала доступа.

  Перед испытаниями необходимо удалить воду из каналов доступа.

  Оптимальное время температурных испытаний наступает, когда температура сердечника достигает пика и обеспечивает максимальный контраст с окружающим материалом. Рекомендуемое окно испытаний длится от 12 часов после заливки бетона до количества дней, эквивалентного диаметру фундамента в метрах, разделенному на 0,3 м. Для цилиндрических фундаментов более распространенным является проведение испытаний через 18–24 часа после заливки бетона.

  Когда используются замедлители начала гидратации, время замедления должно быть добавлено в окно времени испытаний. Более крупные элементы фундамента требуют больше времени для достижения максимальной температуры и дольше удерживают тепло, поэтому испытания могут проводиться до нескольких дней после заливки бетона.

• Применение

  ТЕРМОСКАН предназначен для оценки сплошности и однородности бетонной массы внутри элементов фундаментов глубокого заложения: буронабивных свай, буровых шурфов, свай по технологии непрерывного проходного шнека, стен в грунте, баретт и плотин.

  Прибор фиксирует температурный профиль, вызванный твердением бетона, с помощью термозонда в соответствии со стандартом «ASTM D7949-14. Стандартные методы испытаний целостности железобетонных фундаментов глубокого заложения по температурному профилю».

• Особенности

  Преимущества.

  • Завершенность и компактность конструкции для контроля свай и фундаментов.
  • Инкрементный датчик положения термозонда в канале (энкодер).
  • Кабельный барабан с вращающимся скользящим контактом, исключающий необходимость предварительной размотки кабеля.
  • Беспроводной интерфейс передачи данных.
  • Оперативная оценка качества буронабивных свай.
  • Разъём фирмы Lemo для измерительного зонда с системой защиты от случайного падения в измерительный канал.
  • Сервисная компьютерная программа для формирования отчёта об испытании сваи.

  Основные функции.

  • Контроль однородности и целостности бетона через 12–24 часа после окончания бетонирования.
  • Оценка однородности и целостности бетона как внутри, так и снаружи арматурного каркаса.
  • Оценка размещения арматурного каркаса относительно центра отверждаемого бетона.
  • Автоматическое формирование результатов измерений.
  • Анализ и интерпретация результатов измерения с помощью температурных графиков и трёхмерного профиля.

  Сервисная компьютерная программа.

  • Перенос результатов измерений на ПК.
  • Архивация, документирование и обработка результатов.
  • Оценка степени достоверности результатов.
  • Построение трёхмерного профиля железобетонного фундамента.
  • Формирование отчёта об измерении температурного профиля железобетонного фундамента.

• Документы

  • Руководство по эксплуатации
  • Каталог продукции

• Комплектация

  • Планшет
  • Зонд термометрический
  • Барабан с кабелем до 100 м.
  • Блок управления с энкодером
  • Зарядное устройство 2А
  • Кабель барабан-энкодер
  • Кабель блок управления-ЗУ
  • Кабель USB
  • Программа связи с ПК на «Flash-визитке»
  • Руководство по эксплуатации

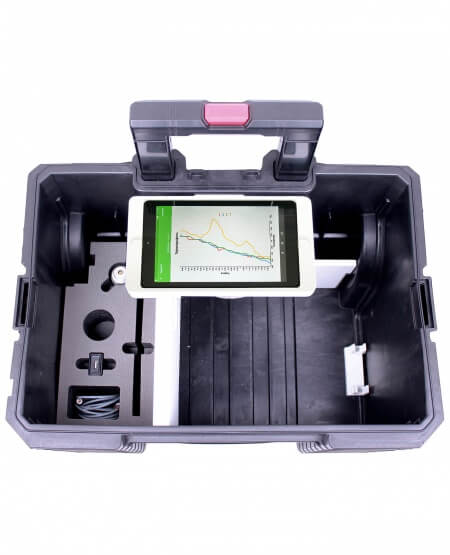

  • Транспортировочный бокс
  • Сертификат о калибровке (1 год)

• Дополнительно

  •

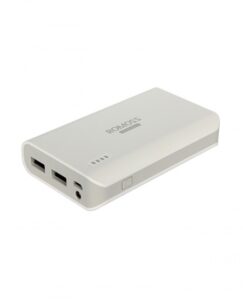

    Блок автономного питания
