Пылеуловитель «Циклон»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон рабочих температур	до 800
  Размер взвешенных частиц	до 10 мкм
  Скорость газопылевого потока	4–32 м/с
  Содержание твердых частиц	от 1 г/м³ до 20 г/м³
  Материал исполнения	полиацеталь марки ПОМ, алюминиевый сплав Д16Т

• Описание

  Циклон pm10 (ВЧ10) — механический пылеуловитель, принцип действия которого основан на аэродинамических характеристиках его конструкции.

  Рекомендуется использовать для предварительной очистки и доочистки газопылевых потоков от взвешенных частиц размером в диаметре до 10 мкм путем сепарации их мелкодисперсных фракций в составе пробоотборных устройств анализа промышленных выбросов и атмосферного воздуха населенных пунктов.

  Циклон пригоден для эксплуатации на объектах контроля загрязнения атмосферы (КЗА) во всех климатических зонах РФ.

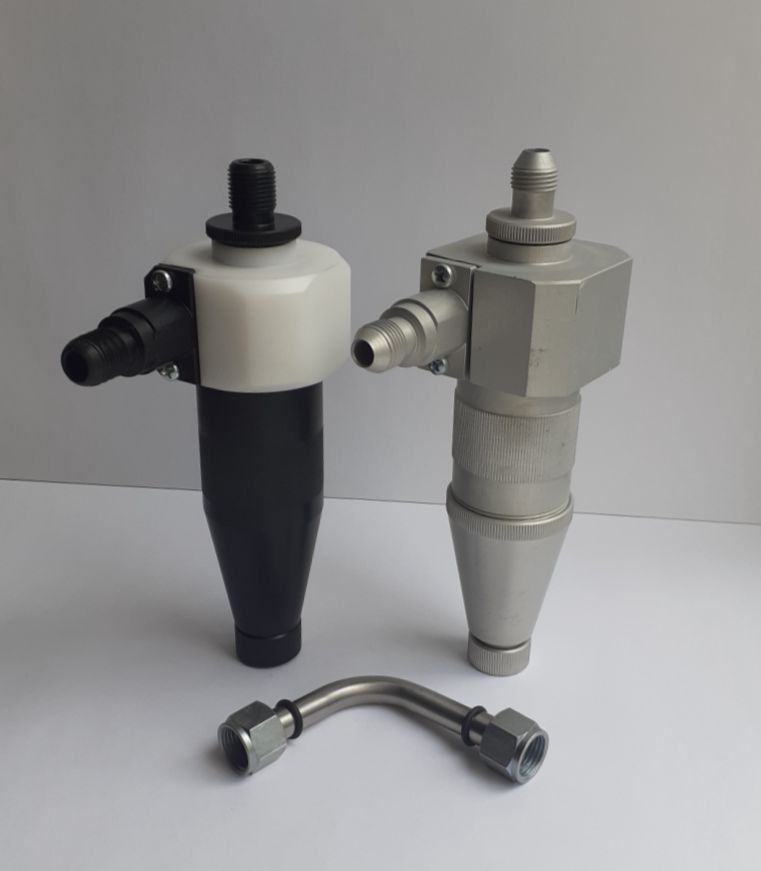

  Циклон pm10 (ВЧ10) имеет несколько конструктивных модификаций, различающихся материалом исполнения: полиaцеталь марки ПОМ или алюминиевый сплав Д16Т. В отдельных случаях циклон имеет вариант исполнения с комбинированным использованием материалов.

  Достигаемая степень очистки в циклоне достаточна для дальнейшего анализа физико-химического состава пыли и ее концентрации в отходящих газах от стационарных источников загрязнения атмосферы (ИЗА) с помощью пылеулавливающих аналитических фильтров типа АФА-20 или других фильтрующих материалов.

  Габаритные размеры и вес циклона pm10 (ВЧ10) несущественно отличаются в зависимости от материала или вариантов исполнения и составляют в максимальных значениях 200 × 105 × 60 мм и 0,4 кг соответственно.

  Вес конструкций в составе п/у «Циклон» и пробоотборных зондов моделей ПЗ БМ/ПЗ БП «Атмосфера» — не более 2,0–2,5 кг соответственно.

• Применение

  Циклон применяется при скорости газопылевого потока 4–32 м/с, с содержанием в нем твердых частиц от 1 г/м³ до 20 г/м³, температурой внутри газохода до 800 °С.

  Конструкция циклона сборно-разборная, состоящая из основных частей: верхнего, среднего и нижнего корпусов, входного и выходного патрубков. Средний и нижний корпуса могут быть объединены в один неразъемный корпус.

  Циклон устанавливается согласно выбранной схеме пробоотбора непосредственно перед фильтрами и устройствами, ими оснащенными, — фильтродержателями или аллонжами под фильтры типа АФА-20 — в составе пробоотборных зондов моделей ПЗ БМ/БП «Атмосфера» или других пробоотборников аналогичного назначения.

  Для пробоотборных устройств моделей ПЗ БМ/ПЗ БП «Атмосфера» и их модификаций подключение циклона выполняется через детали соединений данных устройств с помощью переходника-уголка. Подключение с помощью переходника-уголка обеспечивает необходимую герметичность и жесткость совместно собранной с ПЗ БМ/ПЗ БП «Атмосфера» в единую цепь конструкции.

  Для пробоотборных устройств других моделей аналогичного назначения подключение циклона в условиях несоосности деталей конструкции осуществляется путем плотного натяга на их входные и выходные окончания резинового, силиконового или изготовленного из другого материала шланга.
