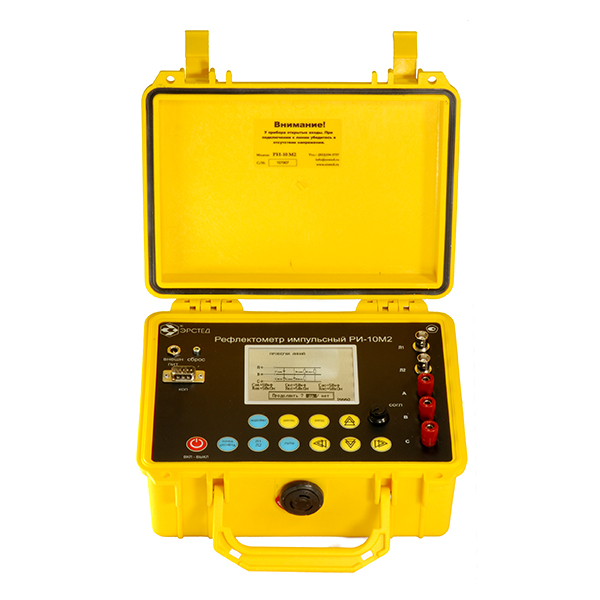

Рефлектометр-мост РИ-10M2 СТРИЖ

В наличии

Описание
Производитель: Россия

Номер реестра СИ: 43345-09

Гарантия 12 месяцев

Прибор РИ-10М2 "СТРИЖ" состоит из объединённых в одном корпусе двух блоков: блока рефлектометра и блока кабельного моста.

Предназначен для проведения измерений на симметричных и несимметричных кабелях.

Первичная поверка рефлектометра включена в стоимость прибора.

Типы измерений, обеспечиваемые блоком рефлектометра
- измерение длин кабелей;
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине;
- определение характера повреждений.
Типы измерений, обеспечиваемые блоком кабельного моста
- измерение сопротивления шлейфа;
- измерение сопротивления изоляции;
- измерение электрической ёмкости;
- измерение напряжения постоянного и переменного тока;
- определение омической асимметрии жил;
- определение расстояния до места понижения сопротивления изоляции;
- определение расстояния до места обрыва жилы кабеля;
- определение расстояния до места короткого замыкания жил кабеля;
- измерение сопротивления изоляции под напряжением.
Особенности РИ-10М2 "СТРИЖ"
- Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек.
- Измерение в реальном масштабе времени.
- Максимальная дальность - до 50 км.
- Высокое разрешение по дальности: 1 м в диапазонах 250 м - 2,5 км, 2 м -20 м в диапазонах 5 км - 50 км.
- Возможность детального рассмотрения интересующего участка рефлектограммы в реальном масштабе времени.
- Подавление асинхронных помех.
- Цифровая индикация расстояния до любого участка рефлектограммы или между любыми участками рефлектограммы.
- Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения.
- Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти.
- Сравнение с рефлектограммой из памяти прибора.
- Встроенная таблица коэффициентов укорочения (для рефлектометра) на 200 значений, с возможностью ее пополнения.
- Встроенная таблица характеристик кабеля (для моста).
- Возможность обмена данными с ПК.
- Все измерения мостовым методом сопровождаются пояснительными схемами на экране прибора.
- Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

Комплектация

№	Наименование	Количество
1	Рефлектометр импульсный РИ-10М2 "СТРИЖ"	1 шт.
2	Блок питания (зарядное устройство)	1 шт.
3	Кабель соединительный для рефлектометра 1.5 м	2 шт.
4	Кабель соединительный для моста 1,5 м	3 шт.
5	Руководство по эксплуатации РЭ	1 шт.
6	Сумка для аксессуаров	1 шт.
7	Кабель COM to COM	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Устройство переходное УП-1	1 шт.
2	Кабель-удлинитель 2 м	1 шт.
3	Кабель соединительный 1,5 м на концах изолированный зажим типа «крокодил» с шириной захвата 25.4 мм	1 шт.
4	Кабель соединительный 0,1 м	1 шт.
5	Переходник BNC - клеммы	1 шт.

Технические характеристики

Параметр	Значение
Блок рефлектометра
Диапазон измерения расстояния (временной задержки)	от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерений	0 — 250 м (0 – 2,5 мкс); 0 — 500 м (0 -5 мкс); 0 – 1 000 м (0 — 10 мкс); 0 – 2 500 м (0 — 25 мкс);	0 – 5 000 м (0 — 50 мкс); 0 – 12 500 м (0 — 125 мкс); 0 – 25 000 м (0 — 250 мкс); 0 – 50 000 м (0 — 500 мкс);
Инструментальная погрешность измерения расстояния	от 0.04% до 0.4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1.500
Эффективная частота дискретизации	100 МГц
Длительность зондирующего импульса	от 10 нс до 20 мкс
Амплитуда зондирующего импульса	10 В на согласованную нагрузку
Чувствительность приёмного тракта	не хуже 1 мВ
Диапазон перекрываемого затухания	не менее 80 дБ
Диапазон установки коэффициента укорочения	от 1.00 до 3.00, с шагом 0.01
Блок кабельного моста
Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа	в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом
Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции	при измерительном напряжении постоянного тока (180 ± 10) В в диапазоне от 10 кОм до 999 кОм ± 0,01R в диапазоне от 1 МОм до 999 МОм ± 0,02R в диапазоне от 1000 МОм до 10000 МОм ± 0,1R
Пределы допускаемой абсолютной погрешности измерения электрической ёмкости	в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока	в диапазоне от 1 В до 200 В ±(0,01U+1) В
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц	в диапазоне от 10 В до 250 В ±(0,02U+2) В
Общие характеристики
Дисплей	монохромный 3,8” (320×240 пикселей)
Время непрерывной работы от аккумулятора	не менее 8 часов
Время непрерывной работы от блока питания	не ограничено
Диапазон рабочих температур	от -20 °С до +40 °С
Габаритные размеры	240х200х115 мм
Масса	не более 2 кг
