Рентгенолюминесцентный сепаратор ЛС-20-05-2Н-Б (ОКДС)

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Класс крупности, мм	-20 +10, -50 +20
  Производительность, т/ч	48, 80
  Выход на 1 отсечку, кг	1.5, 2
  Извлечение, не менее, %	98
  Тип материала	мокрый
  Подача материала	гравитационный
  Транспортный канал	1
  Рентгеновская трубка	2
  Фотоприёмное устройство	4
  Мощность, Вт	5
  Напряжение, В	230
  Частота, Гц	50
  Расход воды технического качества, л/мин	30
  Расход питьевой воды, л/мин	6
  Расход сжатого воздуха на одну отсечку, л	0.48
  Расход сжатого воздуха при номинальной производительности, л/мин	30

• Описание

  Сепаратор ЛС-20-05-2Н-Б (ОКДС) предназначен для обогащения мокрой исходной алмазосодержащей руды крупностью –50 +10 мм.

  Принцип работы сепаратора основан на использовании свойства алмазов люминесцировать под воздействием рентгеновского излучения и различия этих свойств у алмазов и сопутствующих люминесцирующих минералов. Характеризуется повышенной кондицией концентрата и повышенным извлечением слаболюминесцирующих алмазов и алмазов 2-го типа по сравнению с другими аналогичными моделями.

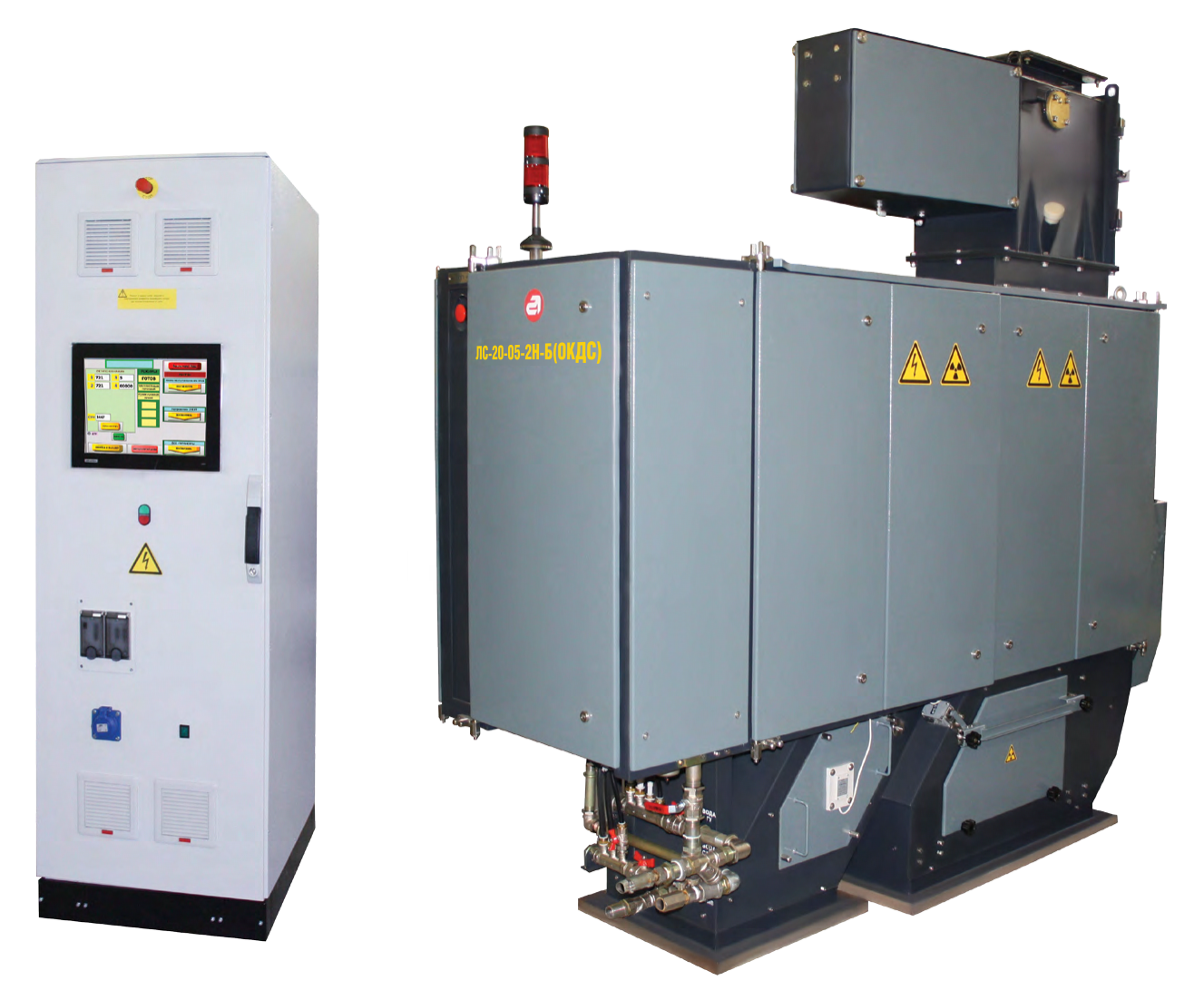

  Сепаратор состоит из сортировочной машины (МС) и стойки автоматического управления (САУ).

  Опции.

  Имитаторы для алмазной промышленности. Для проверки эффективности механического извлечения, настройки времени транспортной задержки и длительности отсечки, а также настройки чувствительности рентгеновских сепараторов.

  Контейнерное исполнение. По дополнительному запросу сепаратор и комплексное периферийное оборудование поставляются в составе контейнерной установки.

  Контейнерная установка представляет собой мобильное здание в металлическом исполнении, контейнерного типа, без ходовой части для эксплуатации на открытом воздухе в любое время года и суток и для постоянного присутствия людей.

  Состав установки.

  • цельносварной металлический корпус;
  • система электроснабжения;
  • система поддержания микроклимата;
  • система охранно-пожарной сигнализации и автоматического пожаротушения;
  • система освещения;
  • система водяного охлаждения;
  • система подачи воздуха;
  • бункер подачи руды

  Интеграция с АСУ ТП. По умолчанию сепараторы поддерживают связь с АСУ ТП через интерфейс RS485 по протоколу Modbus RTU.

  В зависимости от требований системы управления фабрикой, возможна дополнительная установка предварительно настроенного конвертера:

  • для работы в сетях ProfiNet;
  • для поддержки протокола Modbus TCP

  Оснащение дополнительной футеровкой. Возможна услуга дооснащения сепараторов износостойкой футеровкой. Это решение позволяет защитить внутренние элементы машины сортировочной от механических повреждений и значительно увеличить их срок службы.

  Футеровка изготавливается из сверх высокомолекулярного полиэтилена или алюмооксидной керамики — тип материала зависит от зоны нанесения.

  Программа анализа породы на потоке. Программа предназначена для визуализации сигналов люминесценции минералов и дальнейшего анализа полученных параметров.

  Эта программа позволяет в форме графиков и баз данных проанализировать характер распределения минералов в материале по селективным характеристикам. Программа устанавливается на ПК, считывает информацию из блока человеко-машинного интерфейса сепаратора по специально предусмотренному каналу RS232 и отображает ее на экране.

  Каждая строка таблицы соответствует одному сигналу люминесценции минерала в одном канале, ей присваивается определенный порядковый номер. Под этим же номером сохраняется изображение сигнала люминесценции, которое можно посмотреть ниже под таблицей данных.
