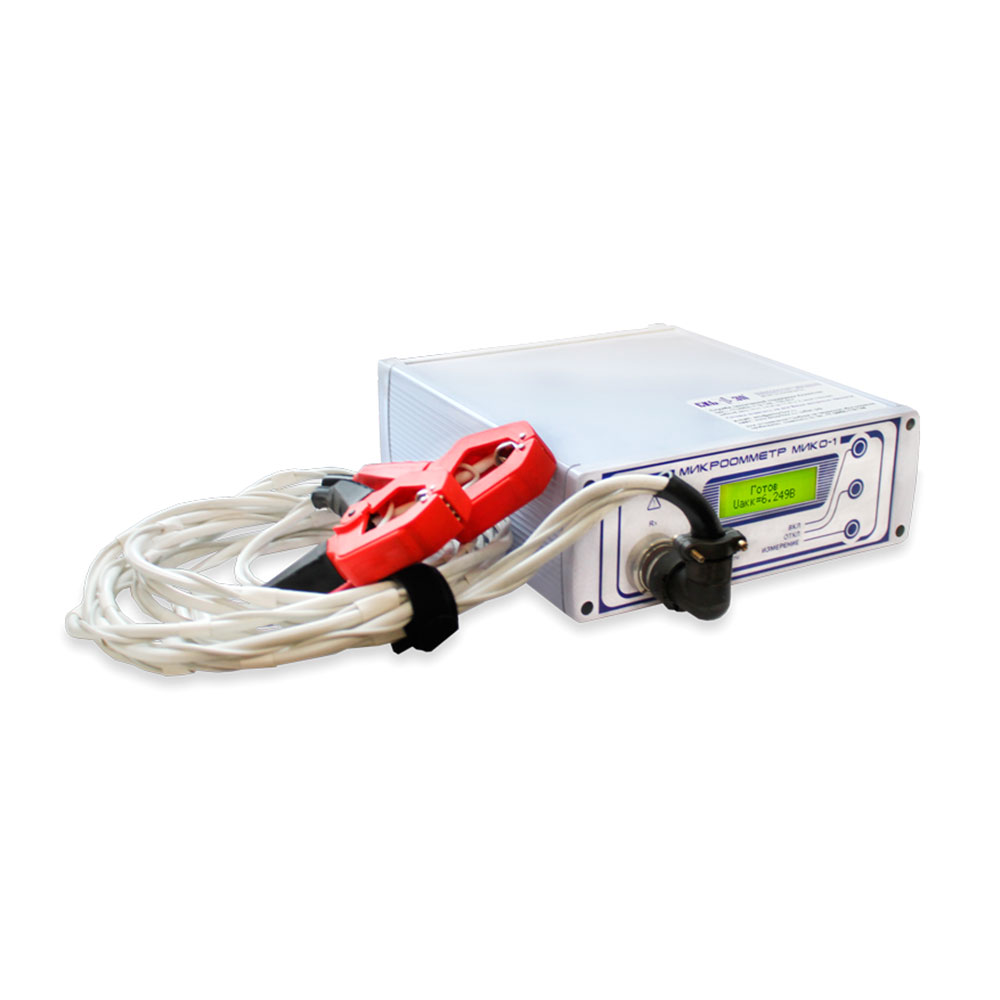

СКБ ЭП МИКО-1 — промышленный микроомметр

В наличии

Описание
Производитель: СКБ ЭП, Россия

Номер в реестре СИ 37381-08

Гарантия 13 месяцев

Измерение электрического сопротивления в безиндуктивных цепях в диапазоне 1 μΩ ÷ 0,02 Ω

Промышленный микроомметр МИКО-1 предназначен для измерения переходного электрического сопротивления постоянному току в диапазоне 1 μΩ ÷ 0,02 Ω:
- контактов высоковольтных выключателей (в т.ч. со встроенными трансформаторами тока);
- контакторов, размыкателей, соединителей;
- болтовых, сварных и паяных соединений токопроводов и шин;
- рельсовых соединений, колесных пар вагонов и др.
Сила измерительного тока до 50 A

Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока. Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. Микроомметры с током до 10 А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов.

В связи с этим для получения достоверных значений измерения рекомендуется проводить при достаточно больших токах через переходное сопротивление, что нашло свое отражение, например, в стандартах МЭК 56 (I≥50 A). МИКО-1 работает на токе 50 А, при этом диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.

Силы тока в 50 А вполне достаточно для проведения работ, если не указаны иные требования к диагностическому оборудованию. Если необходим более мощный микроомметр, рекомендуем рассмотреть МИКО-21 (ток до 200 А) или МИКО-2.3 (ток до 1000 А).

Измерительный ток протекает стабильно и достаточное время

Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля.

Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи.

Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности, а также позволяет измерять электрическое сопротивление цепей содержащих трансформаторы тока, которыми, как правило, оборудованы высоковольтные баковые выключатели.

Устойчивая работа в условиях мощных помех промышленной частоты

МИКО-1 разработан специально для эксплуатации в условиях жесткой электромагнитной обстановки электрических станций и подстанций, а измерительные каналы прибора позволяют подавлять электромагнитные помехи промышленной частоты.

МИКО-1 соответствует требованиями ГОСТ 52931-08 и защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений.

Участие пользователя в измерительном процессе минимально

Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.

Автономность аккумулятора

Встроенный аккумулятор микроомметра МИКО-1 обеспечивает его автономность и имеет ёмкость, достаточную для выполнения до 100 измерений. Его зарядка производится от внутреннего зарядного устройства, работающего от сети постоянного или переменного тока.

Простота, портативность и надёжность

Для проведения измерений на мощных выключателях, необходимо подниматься по лестнице или в подъёмнике. Чтобы сократить число подъёмов и спусков, а также провести измерение за один подъём, желательно иметь лёгкий микроомметр с эргономичными измерительными кабелями.

Кроме того, при подъёме на выключатель руки в целях безопасности должны быть свободны, поэтому желательно иметь микроомметр, который можно повесить на плечо.

Указанным требованиям полностью соответствует промышленный микроомметр МИКО-1, который имеет малый вес (3,6 кг) и габариты, а специальная сумка обеспечивают его удобное перемещение, что позволяет подниматься с прибором на любой выключатель. Прибор достаточно прост в эксплуатации и надежен, что не раз отмечалось пользователями.

Вариативная комплектация прибора

Для удобства подключения к объекту специально разработаны измерительные кабели разной длины и разными типами зажимов/крепления:
- Измерительный кабель с зажимами типа "крокодил" К01 (стандартная комплектация), где в одном зажиме конструктивно объединены токовые и потенциальные провода;
- Для удобства подключения к шпильке ввода реализуются потенциальные пружинные и штыревые контакты, которые сопрягаются с кабелем К01;
- Измерительный кабель с игольчатыми подпружиненными контактами, который достаточно удобен при контроле сопротивлений сборных и присоединенных шин.
Эксплуатация при любых погодных условиях

Диапазон температуры эксплуатации от -15°С до +40°С позволяет работать с прибором в сложных погодных условиях, гарантируя заявленную точность результатов.

Комплектация

№	Наименование	Описание
1	Измерительный блок МИКО-1 СКБ018.00.00.000	Прибор и сопроводительная документация: руководство по эксплуатации, формуляр.
2	Кабель измерительный с зажимами типа "крокодил" К01 СКБ018.10.00.000	Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер. Токовые провода заканчиваются зажимами типа "крокодил" с зевом до 50 мм. Длина 2,1 м + 3,5 м.
3	Сетевой кабель СКБ018.09.00.000	Для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2 м.
4	Шунт 75ШСМ М3,75-0,5	Шунт для поверки работоспособности прибора.
5	Предохранители ВП2Б-1В-2А (2 шт.)	Для защиты источника питания.
6	Сумка для переноски прибора СКБ118.01.00.000	Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих.

Дополнительная комплектация микроомметра МИКО-1 (по заказу)

№	Наименование	Описание
1	Кабель измерительный с игольчатыми подпружиненными контактами К02 СКБ018.13.00.000	Применяется при невозможности присоединения к объекту кабелем К01, например, при контроле сопротивлений сборных и присоединительных шин. Кабель измерительный с игольчатыми подпружиненными контактами. Длина 0,8 м + 1,8 м.
2	Кабель измерительный с игольчатыми подпружиненными поворотными контактами СКБ018.17.00.000	Альтернатива кабелю К02, а также при невозможности присоединения к объекту кабелем К01, например, для измерений переходных сопротивлений в труднодоступных местах объектов с окрашенными поверхностями. Кабель измерительный с игольчатыми подпружиненными поворотными контактами. Длина 0,8 м + 1,8 м.
3	Потенциальный пружинный контакт (черный и красный) СКБ023.21.00.000/-01	Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.
4	Потенциальный штыревой контакт (черный и красный) СКБ023.22.00.000/-01	Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода.
5	Аккумулятор А506/3,5 S1
6	Переходник для образцовой катушки СКБ023.12.00.000	Для поверочных лабораторий: проведения поверки / калибровки прибора.
7	Штанга-манипулятор СКБ010.41.00.000 СКБ010.41.00.000-01 СКБ010.41.00.000-02	Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли / с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников. Комплектуется кабелями-удлинителями, которые с одной стороны имеют «крокодил» с токовым и потенциальным контактом для крепления к объекту, а с другой измерительную площадку, к которой присоединяют измерительный кабель прибора с земли / крышки бака. Кабель-удлинитель штанги-манипулятора выполнен по четырёхзажмной схеме с пропускной способностью измерительного тока 100 А, при наличии качественного контакта. - ШМ-2.2 (длина 2,2 м / масса в рабочем комплекте - 3,4 кг); - ШM-3.7 (длина 3,7 м / масса в рабочем комплекте - 4,0 кг); - ШМ-5.1 (длина 5,1 м / масса в рабочем комплекте - 4,6 кг).

Технические характеристики

Параметр	Значение
Диапазон сопротивления	1 μΩ ÷ 0,02 Ω
Разрешающая способность	0,1 μΩ
Точность	±(1+0,01*Rх) μΩ , где Rx - измеренное значение сопротивления, μΩ
Сила измерительного тока	до 50 А
Количество цифр результата измерения	6
Питание (встроенная батарея)	свинцовая А506/3,5 S1
Время заряда аккумулятора	< 4 ч
Встроенная память	-
Количество измерений при полном заряде аккумулятора	20 ÷ 50
Связь с ПК	-
Дисплей	монохромный, буквено-цифровой
Потребляемая мощность	<20 Вт
Питание (сетевое напряжение)	~ 100-242В, 50Гц
Габариты	250х80х210 мм
Масса прибора	3,6 кг
Защита от окружающей среды	IP20
Диапазон температуры при работе с прибором	от -15°C до +40°C
Гарантийный период	13 месяцев
Межповерочный период	1 год
Межкалибровочный период	1 год
Язык интерфейса и руководства пользователя	русский / английский
