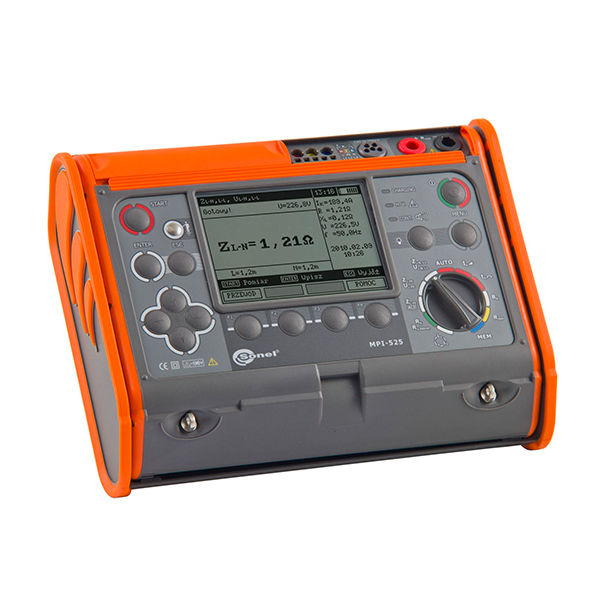

Sonel Измеритель параметров электробезопасности электроустановок MPI-525

Описание

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Технические характеристики MPI-525

• Измерители параметров электробезопасности электроустановок MPI-525 предназначены для измерения:
  • Действующего значения фазного и междуфазного напряжения переменного тока;
  • Частоты переменного тока;
  • Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
  • Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
  • Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
  • Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
  • Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
  • Силы тока отключения УЗО для дифференциального постоянного тока;
  • Времени отключения сети при срабатывании УЗО;
  • Сопротивления защитного заземления;
  • Напряжения прикосновения относительно номинального дифференциального тока;
  • Напряжения переменного тока помех;
  • Сопротивления заземляющего устройства по 3-х полюсному методу;
  • Сопротивления защитных проводников;
  • Электрического сопротивления малым током;
  • Сопротивления электроизоляции.
• Для вычисления:
  • Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
  • Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
• Для контроля:
  • Целостности (наличия) нулевого и защитного проводников (до начала измерений).
• Для проверки:
  • Последовательности чередования фаз и перекоса фаз по напряжению.
• Для запоминания и передачи в компьютер:
  • Данных измерений и вычислений;
• Гарантия: 36 месяцев;
• Номер в Госреестре: 44170-10;
• Класс защиты: IV 300В (III 600В) согласно PN-EN 61010-1;
• Температурный диапазон: 0 … +50 °С;
• Габариты ШxВxГ: 288x223x75;
• Масса: около 2,2 кг.

Комплектация

Технические характеристики

«е.м.р.» — единица младшего разряда

Диапазон частоты 45…65 Гц

Диапазон напряжения: 50…500В

Номинальная частота сети fn: 50Гц, 60 Гц
*) — Погрешность клещей учитывается отдельно

Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L

• Номинальное напряжение работы UnL-N / UnL-L:110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В;
• Рабочий диапазон напряжений: 95 … 270 В (для ZL-PE и ZL-n) или 95 … 440 В (для ZL-L )
• Номинальная частота сети fn: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45 … 65 Гц;
• Максимальный ток (для 415 В): 41,5 А (10 мс);

Расчет и отображение для Zs< 20 Ом

Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО)

• Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
• Номинальное рабочее напряжение Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 95…270 В;
• Номинальная частота сети fn: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45…65 Гц;
• Контроль правильности соединения зажима PE при помощи электрода касания.

Расчет и отображение для величины Zs< 20 Ом

Измерение параметров отключения УЗО

• Номинальное напряжение работы Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В;
• Рабочий диапазон напряжений: 95…270 В;
• Номинальная частота сети fn: 50 Гц, 60 Гц;
• Рабочий диапазон частоты: 45…65 Гц.

* — для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.)

• Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения …………………………. макс. 3200 мс.

• Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
• Время протекания тока измерения ………………………….. макс. 3200 мс.

• Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
• Время протекания тока измерения ………………………….. макс. 5040 мс

• Измерительное напряжение: 25 В или 50 В RMS;
• Измерительный ток: 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц);
• Блокирование измерения при напряжении помех UN>24 В
• Максимальное напряжение помех (измерение) UNmax=100 В
• Максимальное сопротивление вспомогательных зондов: 50 кОм

• Напряжение на открытых зажимах: 4…9 В;
• Исходящий ток при R < 2 Ом: мин. 200 мA;
• Компенсация сопротивления измерительных проаодников;
• Измерение двунаправленным током.

• Напряжение на открытых зажимах: 4…9 В;
• Исходящий ток < 8 мA;
• Звуковой сигнал для измеряемого сопротивления < 30 Ом±50%;
• Компенсация сопротивления измерительных проводов.

• Напряжения измерения: 50 В, 100 В, 250 В, 500, 1000 В, 2500 В;
• Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]): — 0 + 10% от установленной величины;
• Обнаружение опасного напряжения перед началом измерения;
• Разряд емкости измеряемого объекта;
• Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
• Измерение напряжения на разъемах +RISO, -RISO в диапазоне: 0..440 В;
• Измерительный ток <2 мА.

Последовательность фаз

• Указания последовательности фаз: прямая, обратная;
• Диапазон напряжений сети UL-L: 95…500 В (45…65 Гц);
• Отображение величины межфазных напряжений.
