Описание
| Производитель: | Россия |
| Гарантия: | 1 год |
| Метрологическая поверка: | Не включена в цену |
Назначение
- Точные определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов) до 10 м и удалении до 3 км от места подключения генератора.
- Поиск неисправностей кабельных линий.
- Проведение в кратчайший срок и с большой надежностью обследований местности перед производством земляных работ и предотвращение повреждений инженерных коммуникаций.
- Указание направления отклонения от оси коммуникации.
- Измерение силы тока в коммуникации.
- Определение типа коммуникации.
Рекомендуемые области применения
- Геодезия
- Электрические сети
- ЭХ предприятия
- ЖКХ
- Строительство
- Теплосети
Особенности
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Работа при недостаточном освещении (яркий светодиодный индикатор).
- Различные режимы индикации (цифровая, линейная шкала).
- Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
- Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +45°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
- Работа в зимних условиях до -30°С.

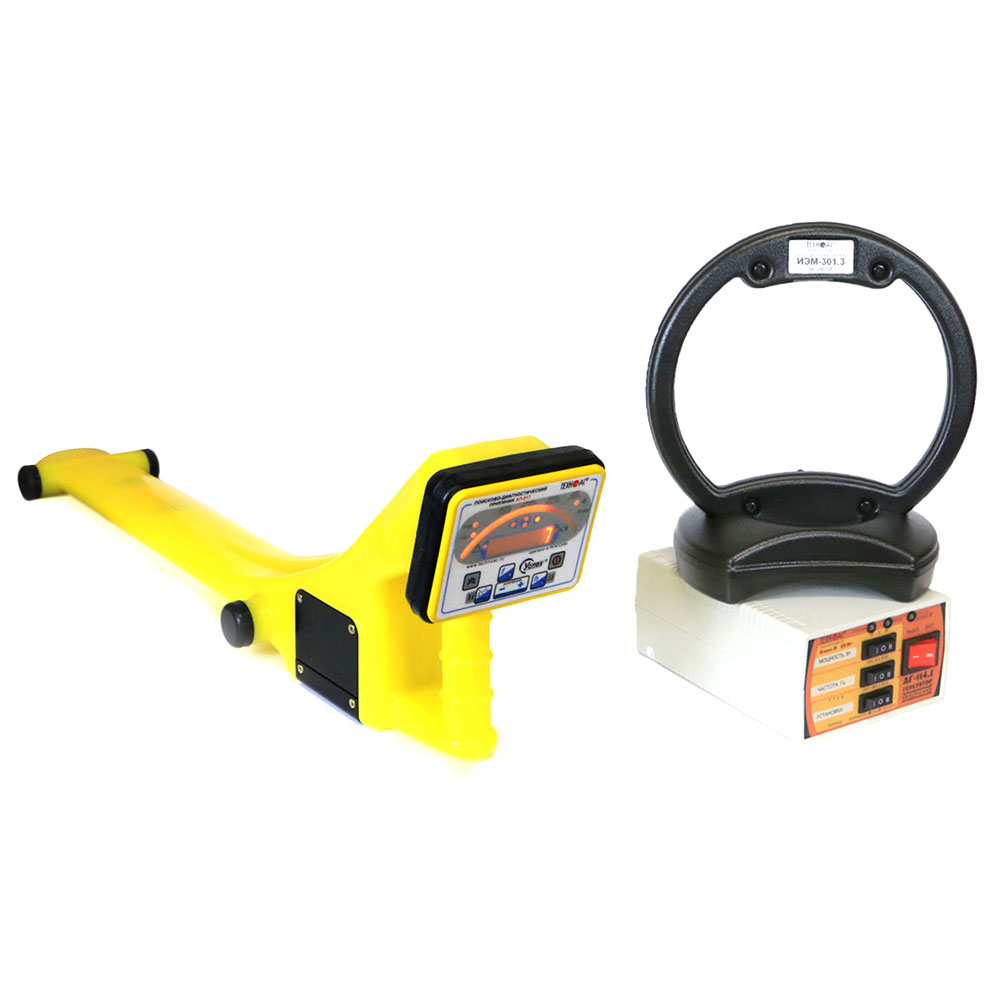

Комплектация

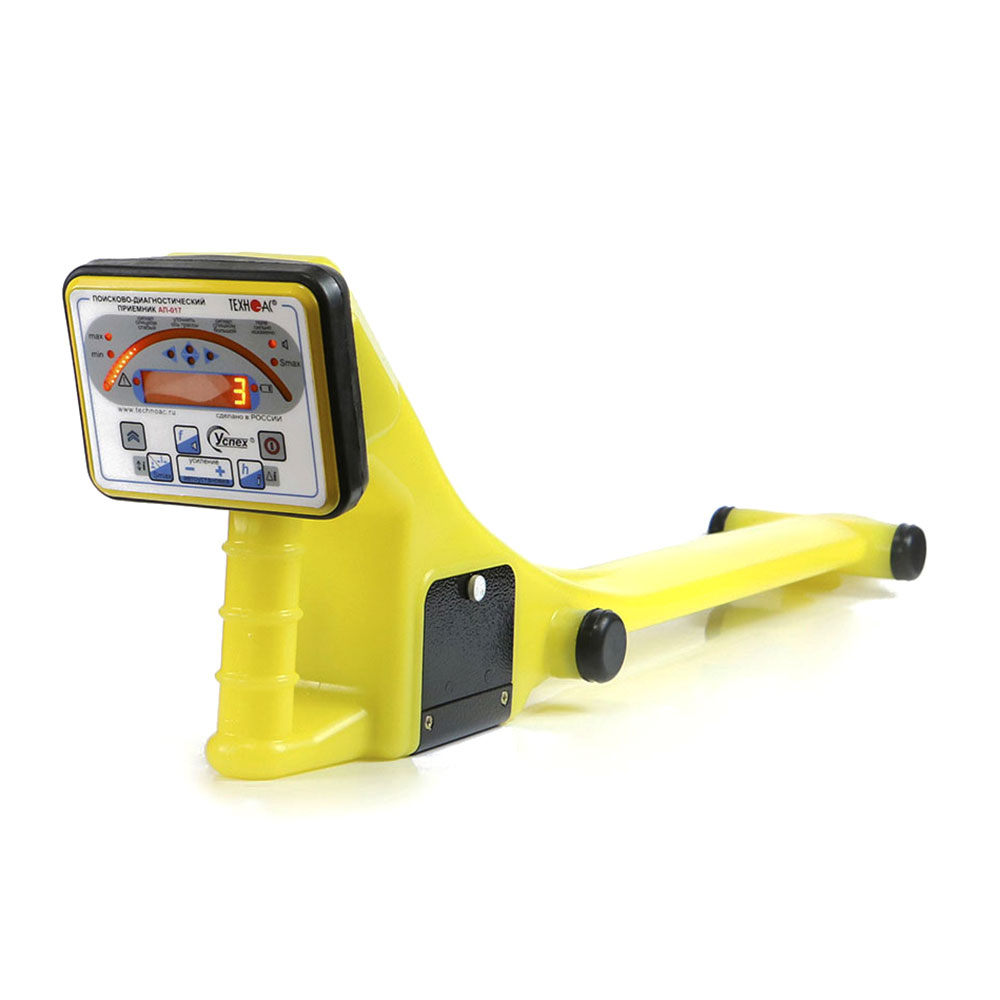

- Приемник «АП-017»
- Генератор «АГ-114.1»
- Индукционная антенна «ИЭМ-301.3»
- Чехол
Технические характеристики
| Рабочие частоты пассивные, кГц | 50, 100, 12-24 |
| Рабочие частоты активные, Гц (для «Успех АГ-308.10М») | 512, 1024, 1450, 8928, 9820 |
| Рабочие частоты активные, Гц (для «Успех АГ-308.10Н») | 512, 1024, 1450, 8192, 9820 |
| Максимальная глубина измерения, м | до 10 |
| Максимальная глубина обнаружения, м | до 25 |
| Максимальное удаление от генератора, км | до 3 |
| Время непрерывной работы без подсветки (LR 11 A/час), ч | до 50 |
| Диапазон эксплуатационных температур, °С | -4…+60 |
| Питание | 2 элемента D |
| Габариты, мм | 720x110x150 |
| Вес прибора без чехла, кг | 1,700 |
Генератор «АГ-114.1»
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
| Усилитель мощности | CLASS D КПД 80% |
| Частота генерации (непрерывный или импульсный), Гц | 512, 1024, 8192, одновременно 3 частоты |
| Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом | 1 … 1000 |
| Согласование с нагрузкой | Автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
| Питание | 1 аккум. 12В/2,2 Ач или сетевой блок |
| Габаритные размеры электронного блока, не более, мм | 190х140х80 |
| Вес генератора в чехле с носимым аккум., не более, кг | 2,2 |
Индукционная антенна «ИЭМ-301.3»
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
