Успех АГ-528.60Н — трассоискатель

В наличии

Узнать цену

Трассопоисковый комплект предназначен для обнаружения подземных коммуникаций и неисправностей кабельных линий, а также обследования участков перед земляными работами. Он определяет глубину залегания коммуникаций до 6 м и позволяет трассировать их на расстоянии до 10 км. Генератор развивает мощность до 180 Вт.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	0,03…0,50 кГц, 0,05…8,6 кГц, 0,09…2,20 кГц, 0,15, 0,15 кГц, 0,21, 0,31, 0,45, 0,65, 0,95, 1,38, 1,38 кГц, 100…450 Гц через 50 Гц, 1024 Гц, 120…540 Гц через 60 Гц, 33 кГц, 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, 512 Гц, 8192 Гц, ограничение диапазона сверху 2,00, Ограничение диапазона снизу 0,1, Центральная частота квазирезонансного фильтра 50/60 Гц
Глубина обнаружения	до 6 м
Дальность измерений, м	до 10 км
Мощность, Вт	10, 120, 15, 18, 180, 30, 36, 45, 60, 7.5, 72, 90, до 180 Вт
Диапазон рабочих температур	-20…+50ºС, -30…+50°С, -30…+60ºС
Дисплей	анимированная шкала уровня входного сигнала, график уровня выходного сигнала, ЖКИ: символы и значения выбираемых режимов и параметров, цифровое значение и анимированная шкала уровня выходного сигнала, цифровое и графическое отображение уровней выходного сигнала, записанных в «памяти», частотный спектр выходного сигнала
Время непрерывной работы	20
Степень защиты оболочки	IP54, IP65
Вид принимаемого сигнала	непрерывный / прерывистый; монотонный / импульсный
Двухчастотные режимы	1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
Звуковая индикация	Головные телефоны — натуральный широкополосный или отфильтрованный сигнал
Головные телефоны — синтезированный звук ЧМ	—
Встроенный излучатель — синтезированный звук ЧМ	не указано
Питание приемника	напряжение 4…7 В; аккумуляторы типа AA 1,2 В, 4 шт.; щелочные батареи типа AA 1,5 В, 4 шт.; внешний аккумулятор
Количество сохраняемых значений в памяти	30
Частоты SIN f1 / f2 / f3, ±0,1%	512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ	0,5 / 1 / 2
Режим генерации SIN непрерывный	непрерывная синусоидальная генерация
Режим генерации SIN кратковременные посылки	длительность импульса 100 мс, частота следования импульсов 1 Гц
Режим генерации SIN 3 частоты	посылки синусоидального сигнала с чередованием частот f1, f2, f3; длительность импульса 100 мс, частота следования импульсов 2 Гц
Максимальное выходное напряжение генератора (сетевой блок)	140
Допустимое сопротивление нагрузки генератора	любое (0…∞), ограничение тока на низкоомных нагрузках, работа на емкость оборванного кабеля
Согласование с нагрузкой	автоматическое, обеспечивающее достижение заданной мощности в нагрузке
Встроенный аккумуляторный комплект генератора	два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM) с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток до 6,7 А
Выходной усилитель мощности	импульсный, технология CLASS D(BD), КПД > 80%
Тип преобразователя электромагнитного датчика EMD-257	резонансная ферритовая магнитная антенна
Частота резонанса электромагнитного датчика EMD-257	50…60 Гц / 100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания электромагнитного датчика EMD-257	от приемника
Коммутация резонанса электромагнитного датчика EMD-257	принудительная (управляется приемником)
Модуль полного комплексного сопротивления индукционной антенны на частоте 8192 Гц, Ом	36
Тип корпуса индукционной антенны	пластмассовый, герметичный

Описание

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Комплект также предназначен для поиска неисправностей кабельных линий и обследования местности перед земляными работами.

В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК-дисплеем. Звук выводится на встроенный динамик или наушники оператора.

Функция течеискателя и дефектоискателя доступна с помощью дополнительно приобретаемого акустического датчика.

Генератор мощностью до 180 Вт обеспечивает дальность работы до 10 км. Подключение к искомой трассе возможно контактным и бесконтактным способом.
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
Рекомендуемые области применения.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Особенности

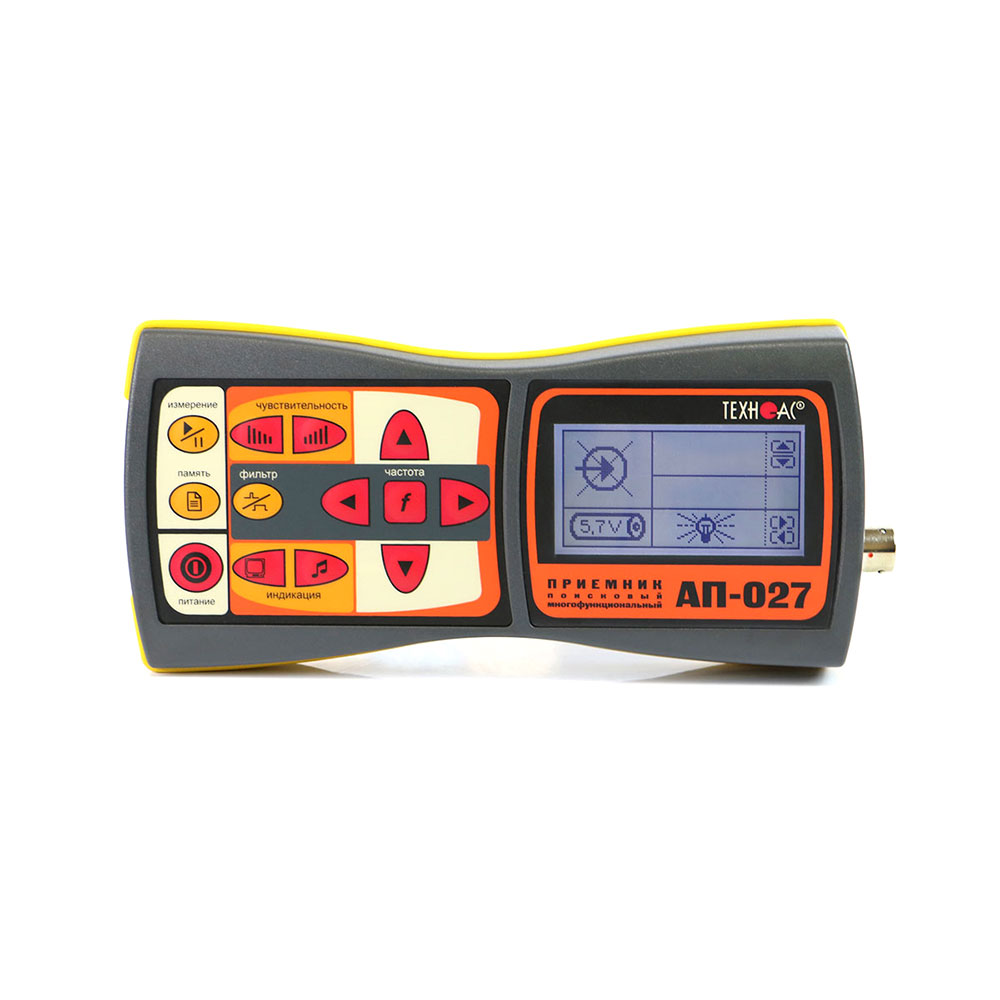

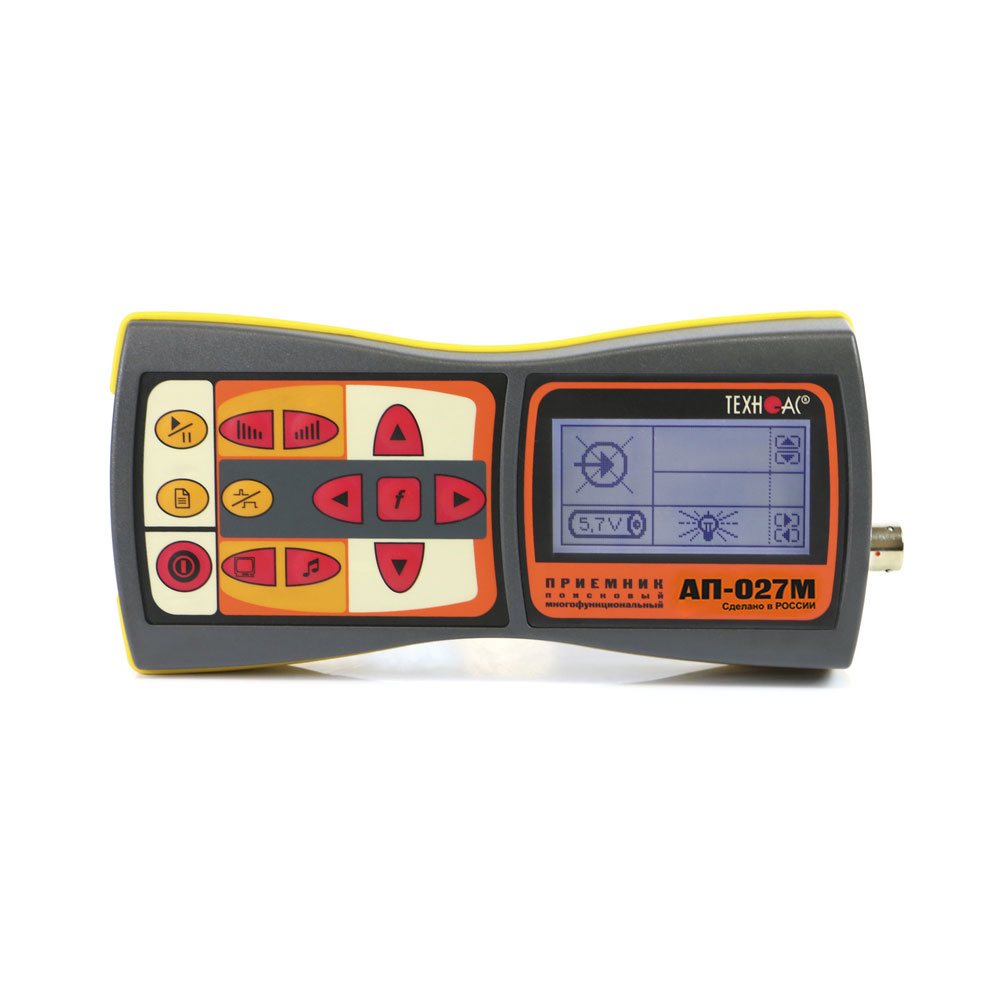

Особенности приемника АП-027М.
- Цифровой трассопоисковый приемник.
- Большой ЖК-дисплей с переключаемыми режимами работы и индикации.
- Отображение частотного спектра входного сигнала.
- Вывод звукового сигнала на наушники оператора или встроенный динамик.
- Работа с внешними датчиками различных типов: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М и клещами индукционными CI-110 (CI-105).
- При работе с акустическим датчиком диапазон частот составляет 0.03…2.2 кГц; предусмотрено устранение звуковых частот вне полосы, занимаемой звуком дефекта.
- При работе с электромагнитным датчиком доступны рабочие частоты 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50…8600 Гц и двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
- Класс защиты корпуса от внешних воздействий IP54.

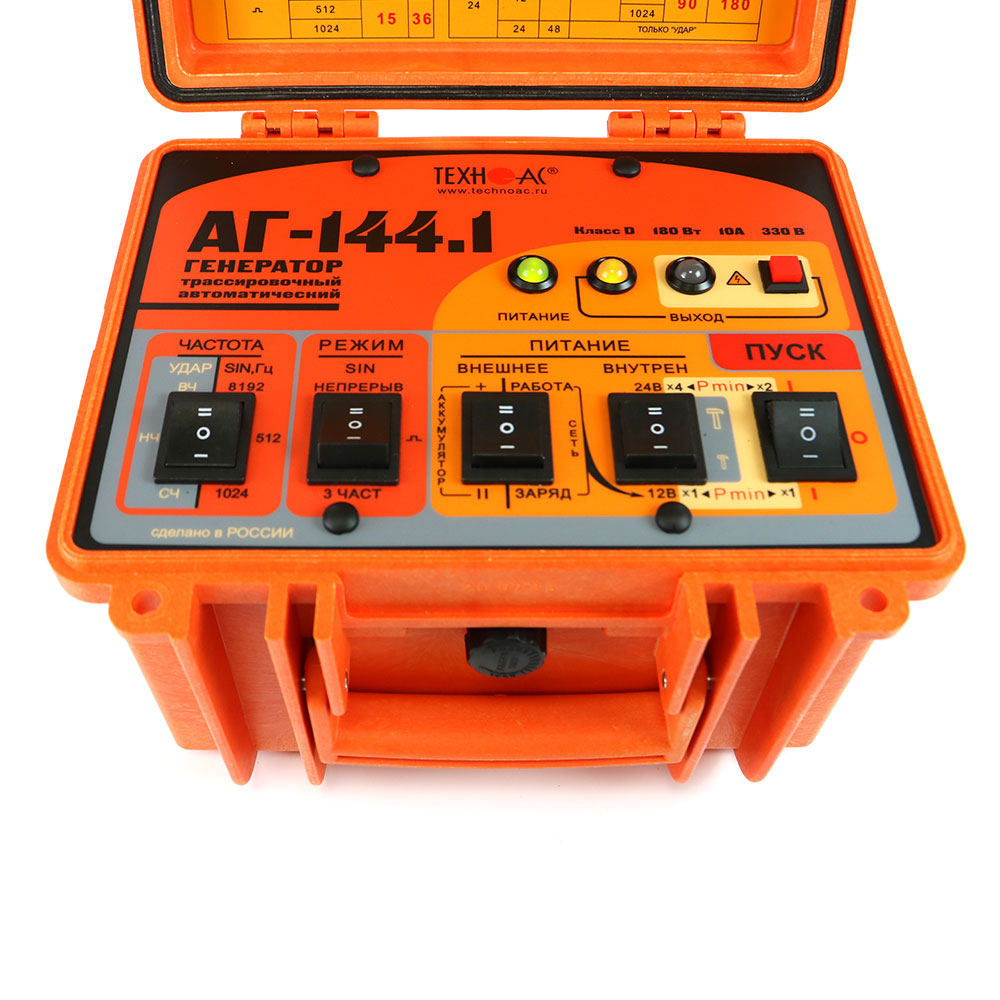

Особенности генератора АГ-144.1.
- Выбор мощности генератора в зависимости от решаемых задач — от 7,5 до 180 Вт.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений и автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.

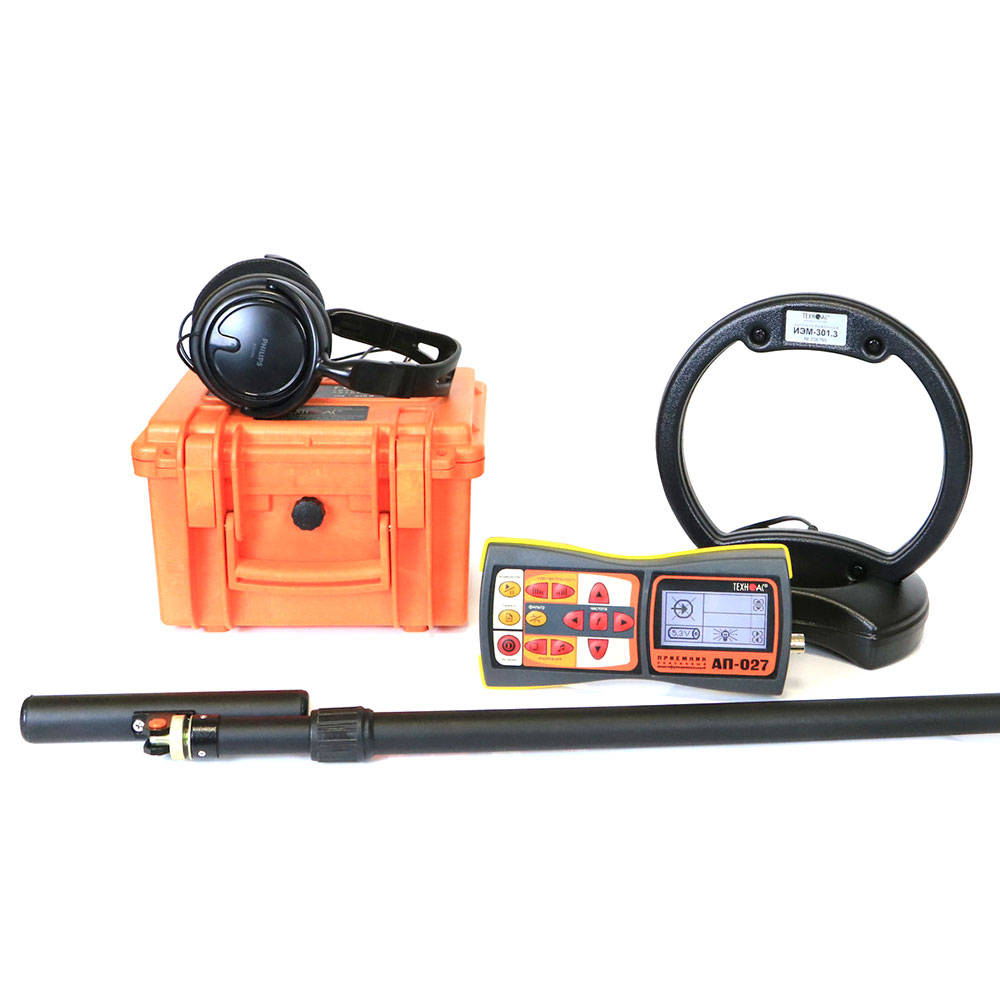

Комплектация
- Трассопоисковый приемник АП-027М — 1 шт.
- Генератор трассировочный АГ-144.1 — 1 шт.
- Антенна индукционная ИЭМ-301.3 — 1 шт.
- Электромагнитный датчик EMD-257 — 1 шт.
- Головные телефоны — 1 шт.
- Держатель для приемника АП-027.00.010 — 1 шт.
- Источник питания ENP-120-12 — 1 шт.
- Кабель АГ144.02.020 — 1 шт.
- Кабель AG144.02.060 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Крестовая отвертка — 1 шт.
- Батарейки для приемника (AA) — 4 шт.
- Сумка для антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
- Сумка для генератора АГ-144.1 (чехол 53187) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация. Комплект аккумуляторов и зарядное устройство для приемника АП-027М.
