Успех АТГ-410.10 — трассотечеискатель

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Гарантия:	1 год
  Метрологическая поверка:	Не включена в цену

  Комплект трассотечепоисковый Успех АТГ-410.10 предназначен для:

  • определения местоположения и глубины залегания скрытых коммуникаций;
  • определения мест повреждения кабельных линий;
  • обследования участков местности перед проведением земляных работ;
  • проведения работ по поиску скрытой проводки;
  • обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

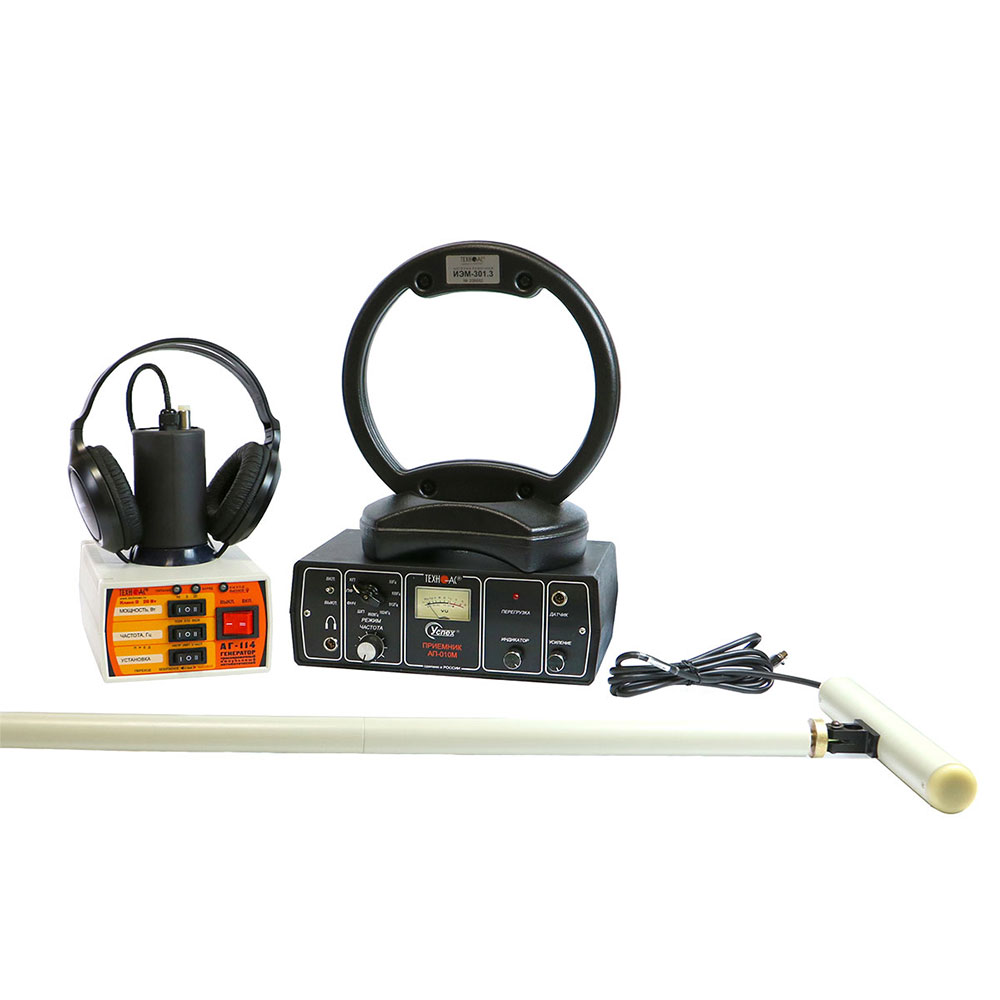

  Трассотечеискатель Успех АТГ-410.10 – универсальный многофункциональный комплект, в котором объединены три устройства:

  1. трассоискатель с электромагнитным датчиком;
  2. трассоискатель с акустическим датчиком;
  3. течеискатель с акустическим датчиком.

  Решаемые задачи трассотечеискателем Успех АТГ-410.10

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Определение мест утечки.

  Особенности трассотечеискателя Успех АТГ-410.10

  • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

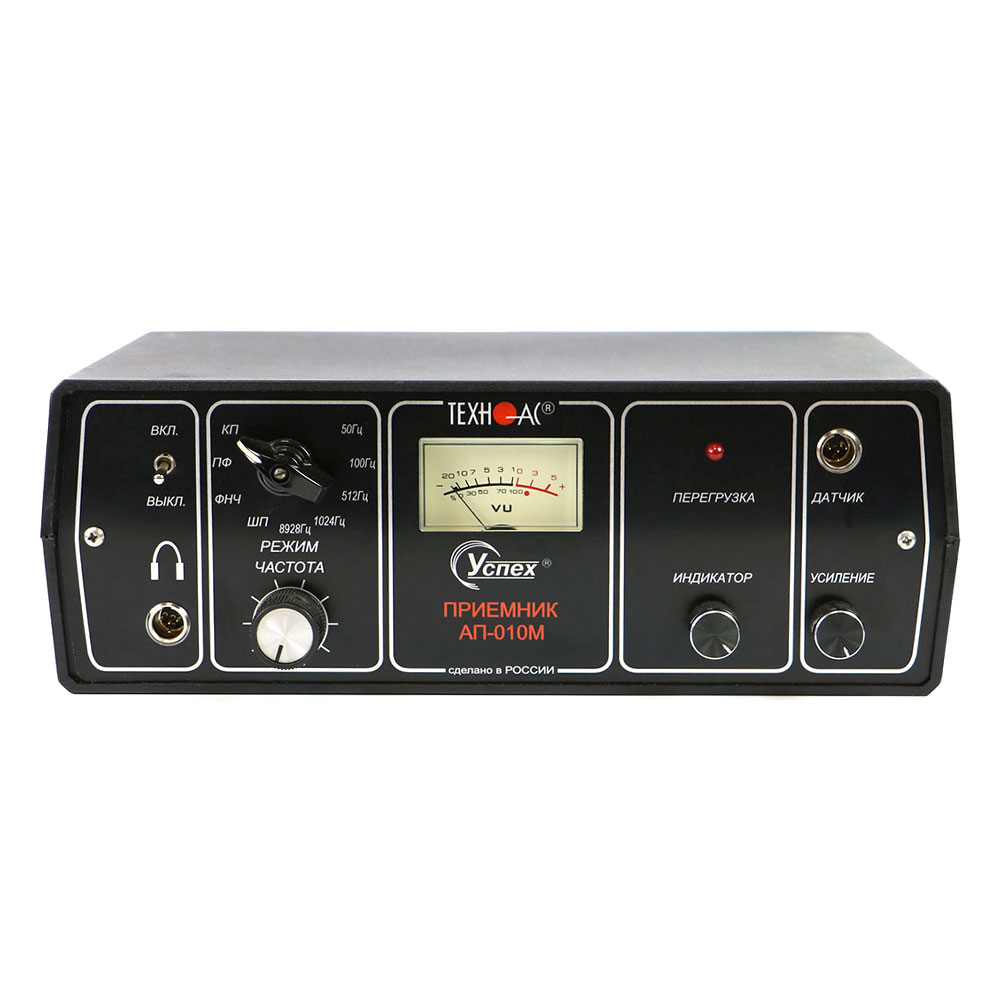

  Особенности приемника АП-010М

  • Аналоговый трассопоисковый приемник.
  • Стрелочный индикатор уровня сигнала.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
  • Морозоустойчивый, работа при температурах до -30°С.
  • Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

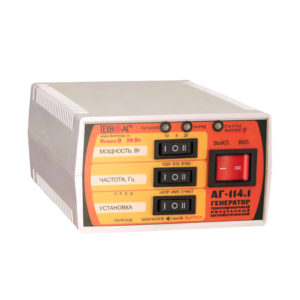

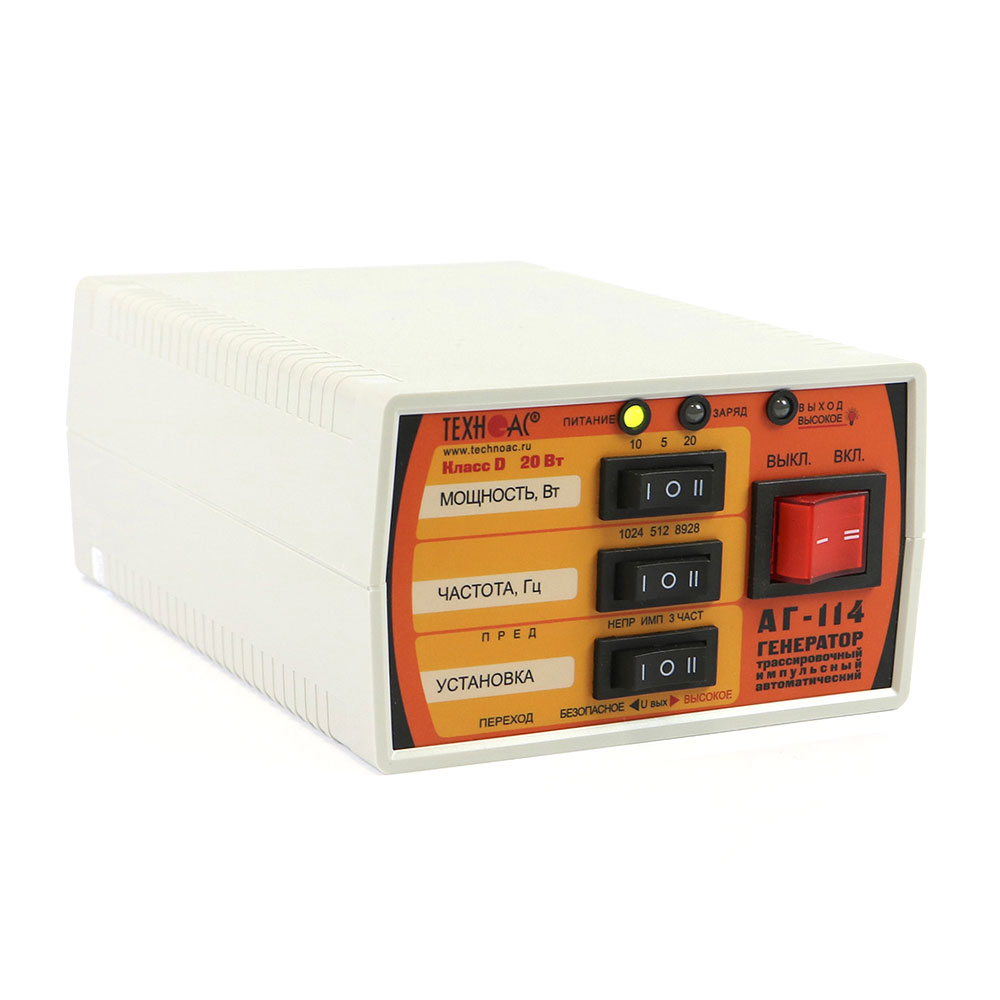

  Особенности генератора АГ-114

  • Прост в эксплуатации и не требует высокой квалификации персонала.
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность выбора мощности в зависимости от решаемых задач.
  • Автоматическое повторное согласование при изменении мощности.
  • Длительное время непрерывной работы от собственного аккумулятора.
  • Небольшие габариты и вес.

• Комплектация

  №	Наименование	Количество
  1	Трассопоисковый приемник АП-010М	1 шт.

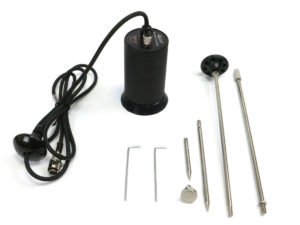

  2	Комплект акустического датчика АД-240	1 шт.

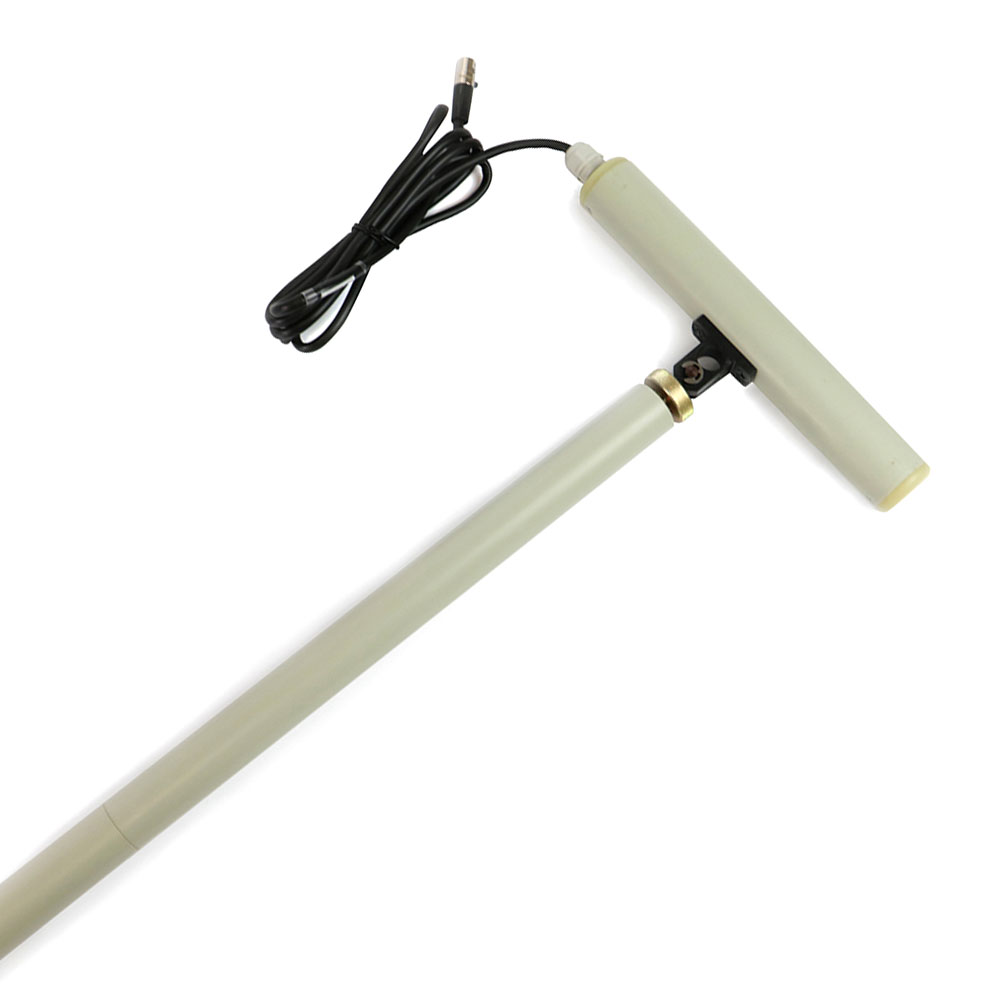

  3	Датчик электромагнитный ЭМД-227М	1 шт.
  4	Головные телефоны	1 шт.
  5	Генератор АГ-114	1 шт.
  6	Источник питания AG114M.02.020	1 шт.
  7	Кабель АГ120.02.030	1 шт.
  8	Кабель АГ120.02.020	1 шт.
  9	Кабель АГ105.02.020	1 шт.
  10	Штырь заземления АГ110.02.004	2 шт.
  11	Антенна индукционная ИЭМ-301.2	1 шт.
  12	Контакт магнитный АГ120.02.090	2 шт.
  13	Батарейки R14	6 шт.
  14	Сумка для батарейного отсека приемника (чехол 53113)	1 шт.
  15	Сумка для комплекта (чехол 53183)	1 шт.
  16	Сумка для приемника АП-010М (чехол 53108)	1 шт.
  17	Сумка для антенны ИЭМ-301.2 (чехол 53107)	1 шт.
  18	Сумка для генератора АГ-114 (чехол 53163)	1 шт.
  19	Сумка для датчик ЭМД-227М (чехол 53186)	1 шт.
  20	Руководство по эксплуатации. Паспорт	1 шт.

• Технические характеристики

  Параметр	Значение
  Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.)
  Общий коэффициент усиления по звуковому тракту, дБ	35
  Напряжение питания, В Тип элементов питания	9+1-2,5 6 х 1,5 В (батареи типа С)
  Мощность, подводимая к головным телефонам, мВт	100
  Потребляемая мощность, не более, Вт	0,9
  Габаритные размеры прибора, не более, мм	250х90х147
  Масса, не более, кг	1,5

  Характеристики генератора АГ-114

  Параметр	Значение
  Частоты генерируемого сигнала, Гц
  Частота 1	512 ± 0,5
  Частота 2	1024 ± 1
  Частота 3	8928 ± 8
  Режимы генерации
  Режим 1	непрерывный
  Режим 2	импульсные посылки
  Режим 3	импульсный трехчастотный
  Длительность импульса, мс
  Режим 2, 3	100
  Частота следования импульсов, Гц
  Режим 2	1
  Режим 3	2
  Мощность, отдаваемая генератором в нагрузку, Вт
  Мощность 1 («5 Вт»)	5 ± 1,25
  Мощность 2 («10 Вт»)	10 ± 2,5
  Мощность 3 («20 Вт»)	20 ± 5
  Допустимое сопротивление нагрузки, Ом	любое
  Диапазон сопротивлений согласованной нагрузки, Ом
  Мощность 1 («5 Вт»)	0,3…1000
  Мощность 2 («10 Вт»)	0,3…500
  Мощность 3 («20 Вт»)	0,3…250
  Напряжение на выходе, В
  Ограниченное по умолчанию	36
  Максимальное	72
  Согласование с нагрузкой	автомат., 20-ти ступенчатое
  Время согласования максимальное, не более, с	12
  Допустимое внешнее напряжение питания, В	11...15
  Источники питания
  Встроенный аккумулятор: - напряжение, В - емкость, Ач	12 2,2
  Сетевой блок	15 В / 4,4 А max
  Время зарядки штатного аккумулятора не более, ч	5
  Габаритные размеры генератора, не более, мм	190х140х80
  Вес генератора в чехле, не более, кг	2,5

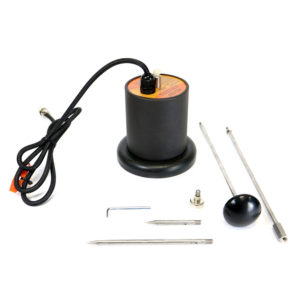

  Характеристики акустического датчика АД-240

  Параметр	Значение
  Габаритные размеры прибора, не более, мм	60х130
  Масса, не более, кг	0,95

  Характеристики электромагнитного датчика ЭМД-227М

  Параметр	Значение
  Тип преобразователя	резонансная ферритовая магнитная антенна
  Частота резонанса, Гц	8928, 1024, 512
  Тип питания	от приемника
  Коммутация резонанса	принудительная (управляется приемником)

  Характеристики индукционной антенны ИЭМ-301.2

  Параметр	Значение
  Максимальная мощность, подводимая к «рамке», не более Вт	10
  Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
  Тип корпуса	пластмассовый, герметичный
