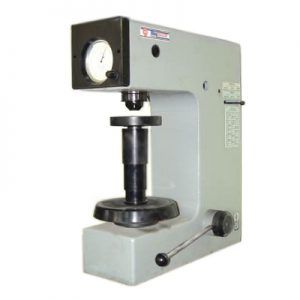

Стационарный твердомер ТВМ 1000

Доставка с удалённого склада в Ижевске

Оплата банковским переводом

В наличии

Описание

Производитель: Россия
Гарантия: 1 год
Номер реестра СИ: 50393-12 до 09.07.2017г.

Твердомер ТВМ 1000 предназначен для измерения твердости металлов и сплавов по методу Микро-Виккерса, работы в лабораториях научно-исследовательских институтов с температурой окружающего воздуха от +10 до +35 °С, относительной влажностью от 50 до 80%.

Особенности

  • Расстояние от вершины испытательного наконечника до рабочей плоскости регулируемое: от 0 до 130 мм.
  • Расстояние от оси испытательного наконечника до стенки корпуса, ограничивающей размер испытуемого изделия 130 мм.
  • Электромеханическая система обеспечивает плавное приложение основной нагрузки в течение 2–8 с.
  • Цена деления шкалы отсчетного устройства — цифрового электронного блока, при измерении твердости по методу Виккерса равна 0,1 единиц твердости.
  • Цена деления шкалы измерительного устройства ОП2 для измерения диагонали отпечатка при измерении твердости по методу Виккерса — 0,548 мкм (при использовании ОБ10, с 140 кратным увеличением).
  • Цена деления шкалы измерительного устройства ОП2 для измерения диагонали отпечатка при измерении твердости по методу Виккерса — 0,225 мкм (при использовании ОБ25, с 360 кратным увеличением).
  • Питание — 220 В 50 Гц 1.8.
  • Потребляемая мощность прибора не более 80 Вт.
  • Габаритные размеры:
    • длина 500 мм;
    • ширина 300 мм;
    • высота 750 мм.
  • Масса прибора — 68 кг.
  • Сведения о содержании драгоценных материалов:
  • масса алмаза в каратах указана в паспорте на алмазный наконечник.
  • Полный средний срок службы прибора не менее 10 лет.
  • Прибор позволяет справочно оценивать твердость по шкалам Бринелля в соответствие со значениями указанными в таблице 2.

Шкала твердости

Нагрузка, Н

Вид индентора

Диапазон измерения, Н BW

HBW 1/10

98,07

Шарик Ø 1 мм

32 — 200

HBW 1/5

49,03

Шарик Ø 1 мм

16 — 100

HBW 1/1

9,8

Шарик Ø 1 мм

3 — 20

Прибор позволяет справочно оценивать твердость по шкале Виккерса, HV: в диапазоне от 14 до 50 в диапазоне от 1500 до 3000.

Комплектация

  • Комплектность поставки прибора обеспечивается в объеме, необходимом для его монтажа и сдачи в эксплуатацию в соответствии с рабочей документацией и условиями заказа.
  • В комплект поставки изделия входит эксплуатационные документы (Руководство по эксплуатации), соответствующие требованиям ГОСТ 2.601.
  • Комплектность поставки прибора обеспечивается в соответствии с таблицей 3.

Обозначение документа

Наименование и условное обозначение

Количество

Примечание

ТВМ1000

Прибор

1 шт.



СК1

Стол координатный

1 шт.



ОП2

Оптическая система

1 шт.



Сменные части

СТ1

Призматический стол для испытаний Ø 39 угол 90 °

1 шт.



ТС1

Тиски для испытаний мини-габаритных деталей

1 шт.



ГОСТ 9377–81

Наконечник НК Виккерс

1 шт.

В футляре

ОБ5

10х объектив

1 шт.

В футляре

ОБ10

25х объектив

1 шт.

В футляре

Принадлежности

ГОСТ 9031-75

Меры твердости образцовые 2-го разряда МТВ (200±50) HV5

1 шт.



ГОСТ 9031-75

Меры твердости образцовые 2-го разряда МТВ (450±75) HV5

1 шт.



ГОСТ 9031-75

Меры твердости образцовые 2-го разряда МТВ (800±50) HV5

1 шт.



ГОСТ 9031-75

Меры твердости образцовые 2-го разряда МТВ (200±50) HV10

1 шт.



ГОСТ 9031-75

Меры твердости образцовые 2-го разряда МТВ (450±75) HV10

1 шт.



ГОСТ 9031-75

Меры твердости образцовые 2-го разряда МТВ (800±50) HV10

1 шт.



ГОСТ 9031-75

Набор ключей

1 шт.



Эксплуатационная документация



Руководство по эксплуатации на прибор

1 шт.





Паспорт на меры твердости образцовые

1 шт.





Свидетельство о поверки

1 шт.



Комплект дополнительной поставки (поставляется по специальному заказу):

  • Наконечник 1 шт.
  • Шарики (1± 0,003) мм. 5 шт. (в футляре)

Технические характеристики

  • Диапазон измерения твердости по шкале Виккерса 50 — 1500 HV.
  • Испытательные нагрузки — по методу Виккерса: 4,9; 9,8; 29,42; 49,0; 98,07 Н.
  • Пределы допускаемой погрешности испытательных нагрузок по методу Виккерса — ± 1%.
  • Пределы допускаемой абсолютной погрешности измерения твёрдости по шкале Виккерса указаны в таблице 1.



Обозначение шкал измерения твёрдости



Интервалы измерения твёрдости по шкале Виккерса, HV

100

±50

200

±50

300

±50

400

±50

500

±50

600

±50

800

±150

1100

±150

1375

±125

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкале Виккерса, HV, (±)

HV0.5, HV1

5

10

12

16

25

30

35

60

120

HV3

4

8

9

12

15

24

28

45

75

HV5

4

6

9

12

15

18

25

40

60

HV10

4

6

9

12

15

18

25

30

50
