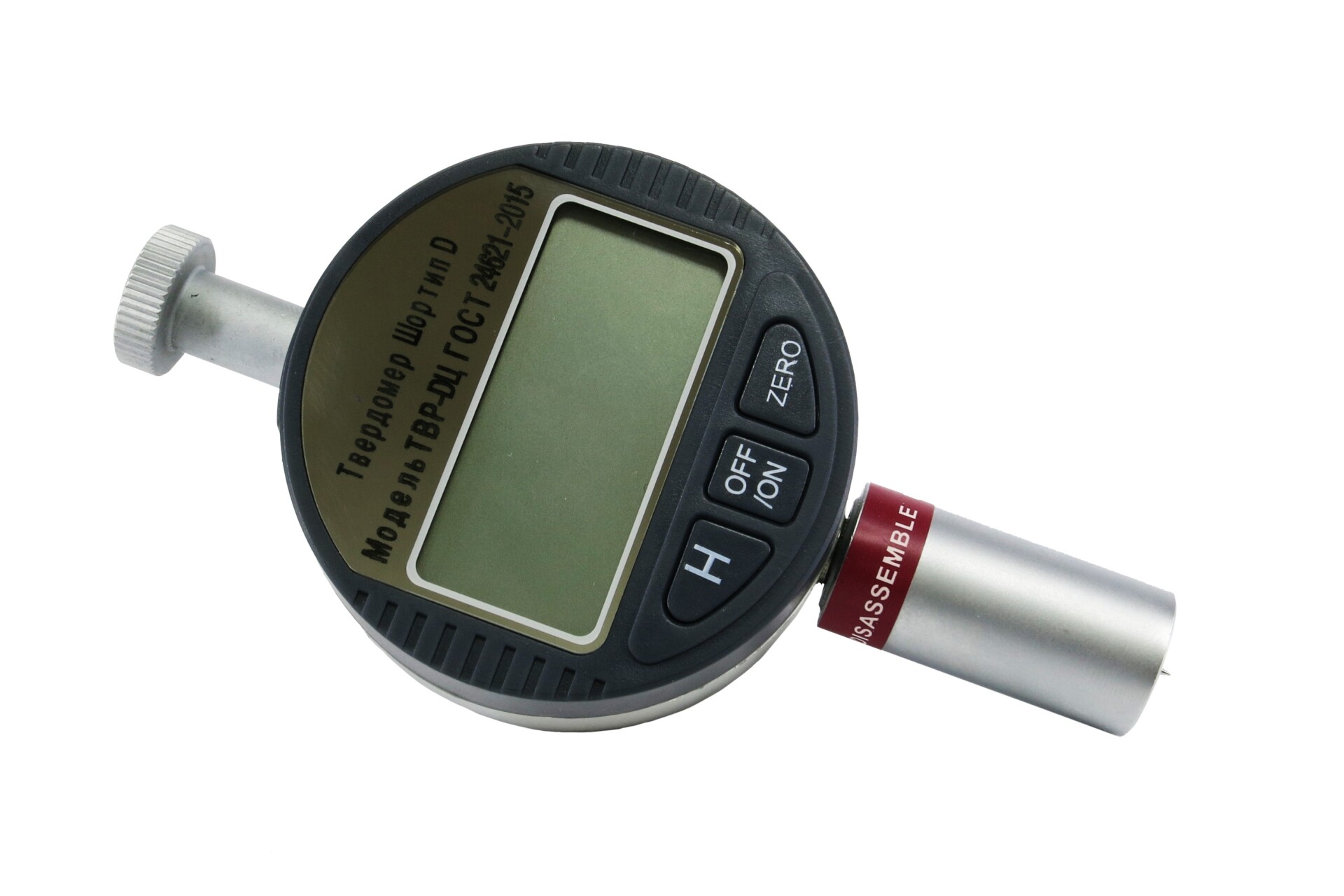

ТВР-DЦ твердомер (дюрометр) Шора тип D с цифровым индикатором

В наличии

Описание
Производитель ООО "Восток-7", Россия

Приборы для измерения твёрдости материалов по Шору А и D (дюрометры) модификаций ТВР-АЦ, ТВР-АЦМ, ТВР-DЦ, ТВР-DЦМ (далее дюрометры / твердомеры типа А или типа D) являются средствами измерений, предназначенным для измерения значений твёрдости по Шору низкомодульных материалов методом вдавливания.

ТВР-АЦ твердомер (дюрометр) Шора тип А с цифровым индикатором предназначен для измерения твёрдости по шкале Шора тип А резины в соответствии с ГОСТ 263-75 и мягких пластмасс в соответствии с ГОСТ 24621-2015 (ISO 868-2003), в т.ч. мягких полиуретанов: эластомера, ПВХ, силикона, продуктов из натурального каучука, неопрена, смолы, полиэстера, кожи, полиграфических валков и т.п.

Дюрометры модификаций ТВР-АЦ и ТВР-АЦМ применяются для проведения контроля твёрдости образца без разрушения его структуры в лабораторных и цеховых условиях (особенно на предприятиях резино-технической промышленности) при контроле качества изделий: при входном контроле сырья и заготовок, а также при выходном контроле готовых резино-технических изделий как производителем, так и конечным потребителем изделия.

Описание средства измерений:

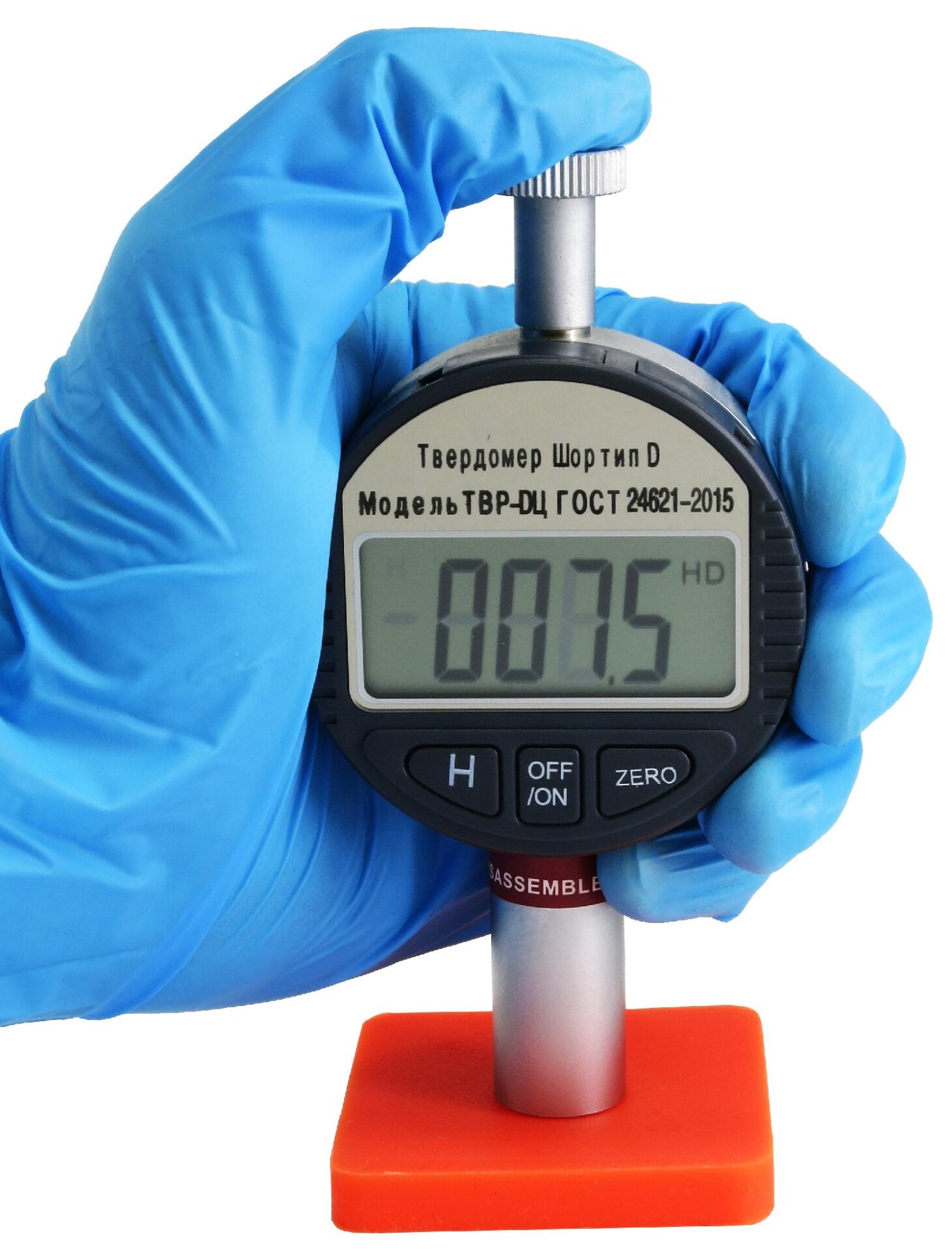

Принцип действия дюрометров основан на внедрении стального индентора в образец при полном контакте измерительной площадки (ножки прибора) с образцом. Перемещение индентора отсчитывается по шкале дюрометра. Чем выше твёрдость - тем меньше внедрение индентора в образец и выше значение твёрдости, чем меньше твёрдость - тем больше внедрение индентора в образец и ниже значение твёрдости.

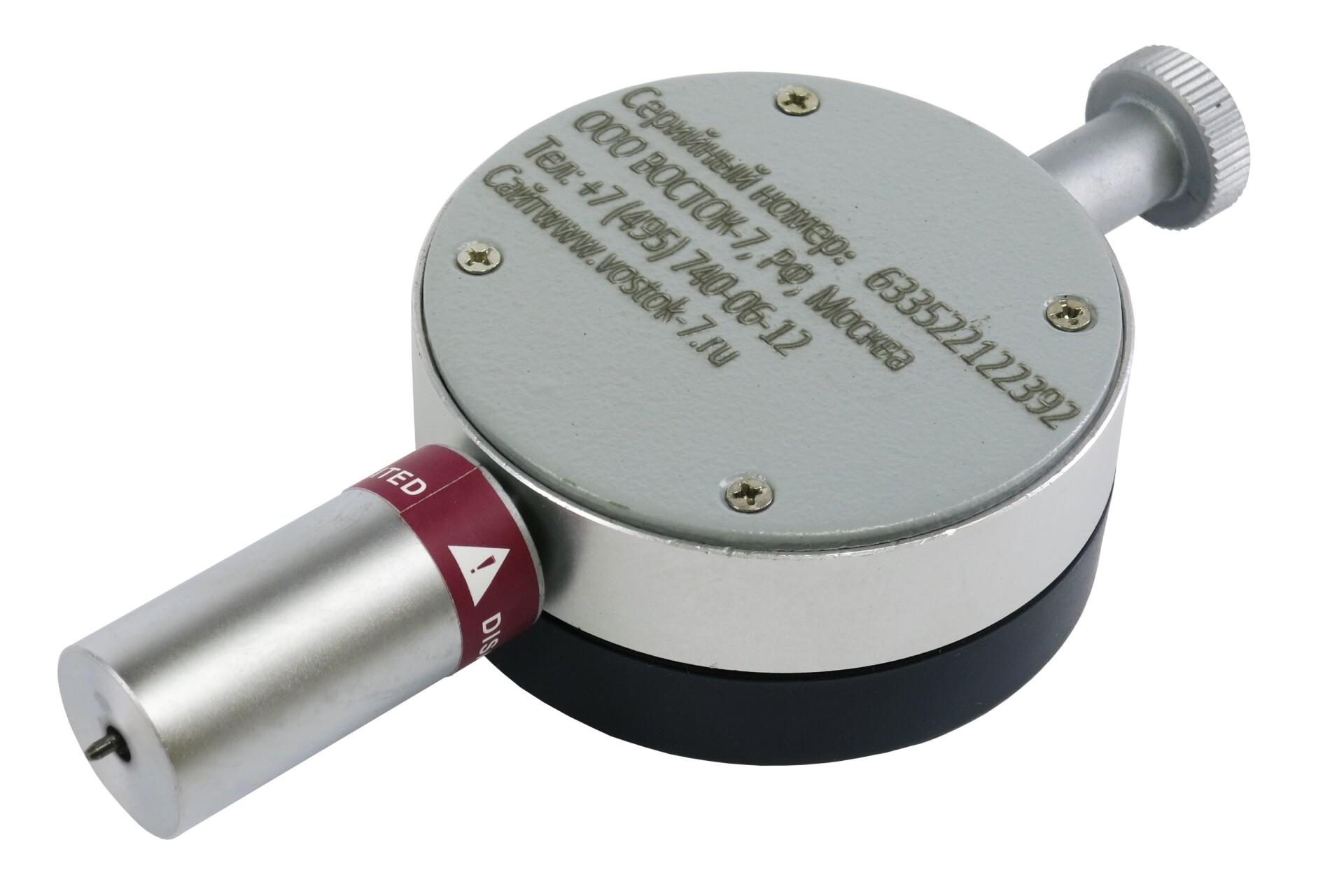

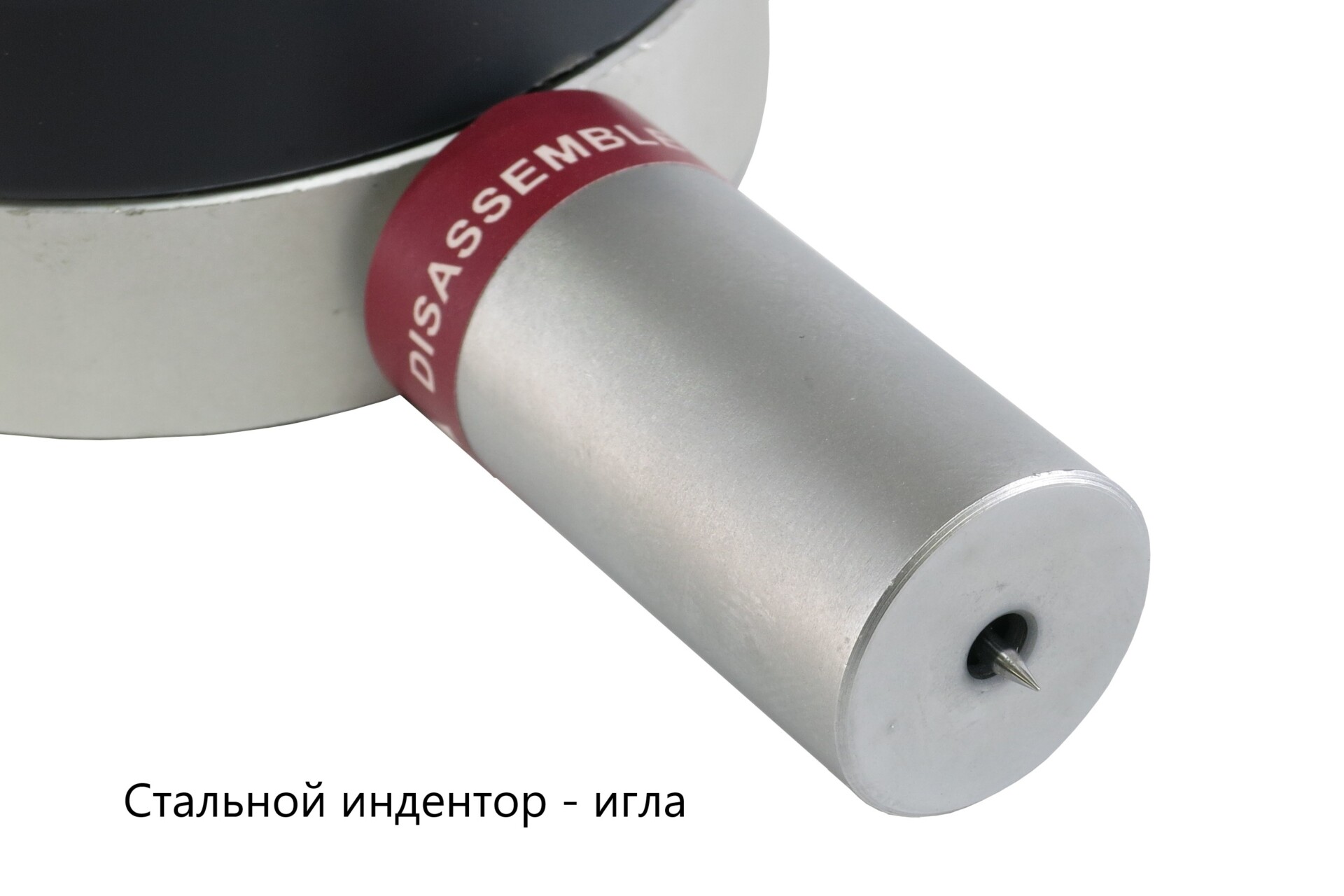

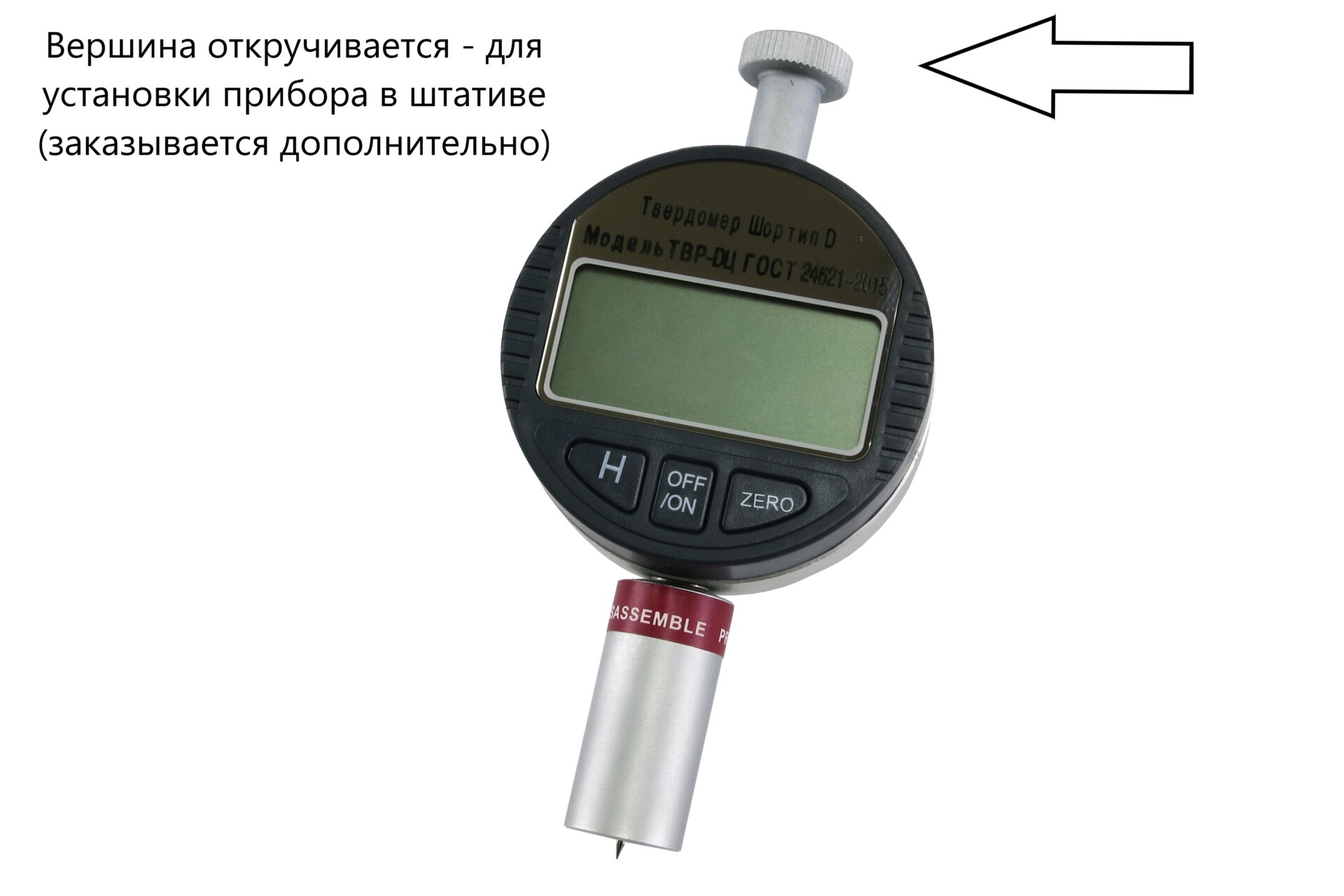

В корпусе дюрометра расположен механизм измерения силы и деформации. В нижней части корпуса из опорной поверхности (ножки прибора) выступает индентор (стальной стержень). В верхней части корпуса расположена вершина, служащая для нажатия на дюрометр при измерении твёрдости вручную (модификация ТВР-АЦ) и для присоединения дюрометра к штативу (модификация ТВР-АЦМ), который обеспечивает равномерное механическое нагружение в процессе измерения твёрдости материалов.

При нажатии на вершину дюрометра, установленного на испытуемую поверхность, индентор перемещается внутрь корпуса дюрометра и передаёт усилие сопротивления материала через сигнал на циферблат до сброса в нулевое положение (метод вдавливания).

Разделение приборов для измерения твёрдости по Шору в зависимости от способа приложения нагрузки на 2 категории в соответствии с российскими ГОСТ:

1. ПЕРЕНОСНЫЕ (ручные) твердомеры – нагружение производиться рукой на корпус прибора. Плюсы: быстрое измерение в любом пространственном положении в стационарных (цех, лаборатория и пр.) и в "полевых" условия на выезде. Минусы: точность измерения сильно зависит от навыков оператора, потому как колебание руки с прибором в процессе замера твёрдости ощутимо влияет на точность измерения. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.

2. СТАЦИОНАРНЫЕ (механические) твердомеры – нагружение в штативе производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность и повторяемость измерений, погрешности приложения нагрузки вручную исключены. Минусы: невысокая производительность (измерений в интервале времени по сравнению с ручными твердомерами); измерение только в стационарных условиях цеха или лаборатории. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.

Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если точность и повторяемость результатов измерения рукой не удовлетворяют Вашим требованиям к точности измерений.

Отличительные особенности измерений твёрдости прибором ТВР-DЦ:
- Корпус с удлинённой гильзой позволяет измерять твёрдость изделий с повышенной точностью, недоступной для твердомеров с короткой гильзой или вовсе без неё.

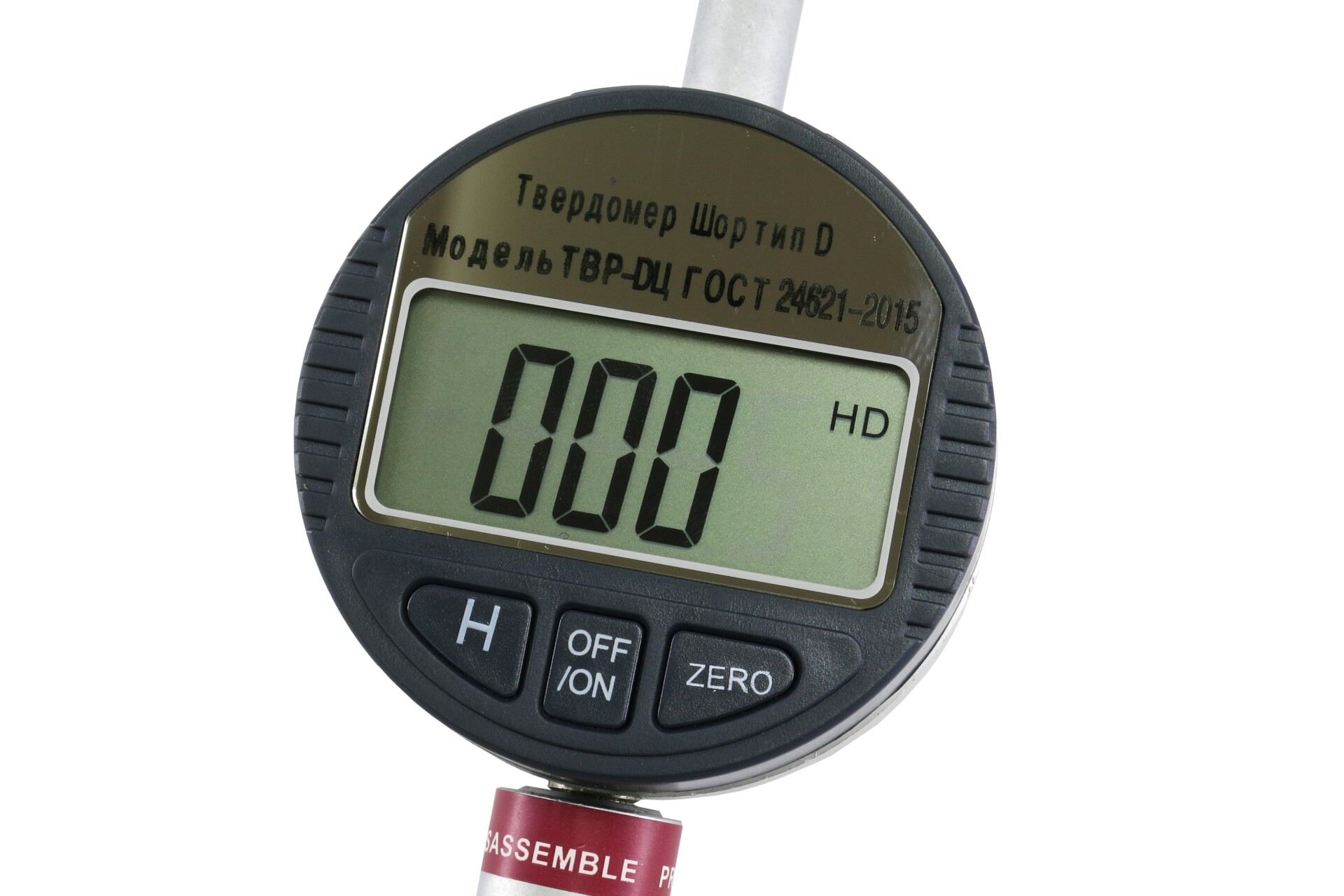

- При нажатии клавиши-фиксатора результат измерения сохраняется на циферблате до сброса в нулевое положение.

Комплектация

Наименование	Кол-во, шт.
Твердомер (типа А или D), в т.ч. батарейка (тип LR44) для цифровых моделей	1
Упаковочный футляр	1
Паспорт c отметкой о калибровке твердомера при выпуске из производства	1
Комплект мер твёрдости по шкале Шора (тип А или тип D)	По заказу
Штатив испытательный для равномерного механического нагружения твердомера	По заказу

Технические характеристики

МОДИФИКАЦИИ ТВР-А, ТВР-D
Диапазон показаний при цене деления шкалы равной 1 (типы А и D)	0 … 100
Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А)	10 … 90 HA
Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D)	20 … 90 HD
Погрешность, не более (шкалы А и D)	±1
Диапазон температур, °С: Рабочий диапазон при эксплуатации При транспортировке и хранении	+21 °С…+25 °С -20 °С…+45 °С
Относительная влажность воздуха	30 %…80 %
Толщина контролируемого изделия, не менее:	4 мм
Минимальное расстояние между: Соседними точками измерений (отпечатками) Соседними точками измерений для пористых материалов Центром точки измерения и краем поверхности изделия	6 мм 15 мм 9 мм
Диаметр опорной поверхности твердомера	16 мм
Минимально необходимый диаметр подготовленной поверхности для проведения измерений	12 мм
Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений)	100.000
Вылет индентора от опорной поверхности прибора при нулевом показании	2,5±0,01 мм
Усилие нагружения: Твердомер тип А Твердомер тип D	9,8 Н 50 Н
Предварительная и предельная нагрузки Твердомер тип А Твердомер тип D	0,55 N … 8,064 N 0 … 44,5 N
Масса твердомера В корпусе компакт В корпусе универсал	0,13 кг 0,19 кг
Габаритные размеры твердомера (ВШГ)	1096026 мм
Масса упаковочного футляра с твердомером	0,3 кг
Габаритные размеры упаковочного футляра (ВШГ)	41150114 мм
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ
Толщина/высота контролируемого изделия, не более:	60 мм
Диаметр предметного столика для размещения контролируемого изделия:	Ø 100 мм
Усилие нагружения груза-гири: Штативы для твердомеров ТВР-А Штативы для твердомеров ТВР-D	9,8 Н 50 Н
Масса штатива в сборе без твердомера: Штатив для твердомеров ТВР-А Штатив для твердомеров ТВР-D	4,5 кг 8,5 кг
Габаритные размеры (ВШГ):	220х120х160
МОДИФИКАЦИИ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ
Гарантийный срок эксплуатации твердомера (дюрометра)	1 год
Ресурс (наработка) твердомера, не менее	7 лет
