Описание
| Производитель: | Россия |
Флуоресцентные аналитические кабинеты (УФ-кабинеты) используются для создания затемненной зоны (темной комнаты) при ультрафиолетовом анализе и исследованиях различных люминесцирующих объектов, таких, как пластины ТСХ при хроматографическом исследовании, битумологии, минералогии, капиллярных вытяжек, дефектоскопии, контроля чистоты поверхностей.
Назначение
Области применения УФК HD — тонкослойная хроматография, судебная экспертиза, а именно анализ чернил, ГСМ, следов наркотических веществ, подлинности лекарственных средств. Также с помощью ТСХ в этом приборе устанавливают идентичность потожировых следов, идентифицируют остаточные количества ВВ при взрывотехнических экспертизах. По методике , утвержденной РАО ЕС России, методом ТСХ остаточный ресурс твердой изоляции в трансформаторах определяется по наличию фурановых соединений в трансформаторном масле.
Особенности

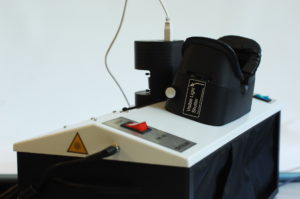

В приборе используются мощные светодиодные осветители — рядом с би-окуляром установлен блок БФЛ-5; фотокамеру для фиксации изображения.
Безопасность зрения лаборанта обеспечивается как используемым защитным УФ-фильтром, который установлен перед окуляром, так и гораздо более редкой необходимостью наблюдать образец визуально: его прекрасно видно на экране дисплея или компьютерного монитора. УФ-осветитель к аналитическому кабинету снабжен специальными светоизлучающими диодами мощностью 20 Вт (365 нм) + 15 Вт (254 нм) и спектрально-селективными фильтрами (увиолевое стекло). Такая конструкция и оптическая схема позволяют добиться отсутствия мешающего видимого излучения и повысить контрастность и обнаружительную способность при исследовании.

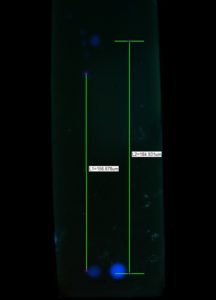

На фото — скрин с экрана компьютера. В камере — стеклянная пластина с сорбентом , визуализация хроматограммы с помощью БФЛ-5-1, при облучении ее с длиной волны 254 нм. Изображение получено с блока документирования БФЛ 5-1 с разрешающей способностью 5 Мп. Поставляется с программой, позволяющей захватывать изображение, сохранять, обрабатывать его. Также программа позволяет измерять размеры и взаимное расстояние между объектами. Например, дистанцию от линии фронта растворителя до пятна, от линии старта , и т.д. Путем несложных вычислений, таким образом, пользователь получает величины Rf для различных образцов.
Технические характеристики
| Климатическое исполнение | Нормальные условия в воздушной среде, УХЛ категории 42 по ГОСТ 20740-82 |
| Рабочая длина волны, нм | 254/365* |
| Суммарная мощность светодиодов**, Вт | 35 |
| Масса прибора | Не более 7.5 кг |
| Питание | Сеть переменного тока напряжением (230±10%) и частотой (50±0,5) Гц |
| Габаритные размеры прибора | 320х340х240 мм |
| Режим работы прибора | Повторно-кратковременный, время работы — 1 час, пауза — 25 минут |
| Наблюдение объекта | В освещенном помещении |
* по желанию заказчика могут быть установлены: — 2 блока светодиодов 254 нм; — 2 блока светодиодов 365 нм; — 1 блок светодиодов 254 нм и 1 блок светодиодов 365 нм.
** Также прибор может комплектоваться светодиодными УФ- облучателями большой мощности: 20 и 15 Вт.
Документация
Экспресс-метод определения содержания присадки монометиланилин в углеводородных топливах
