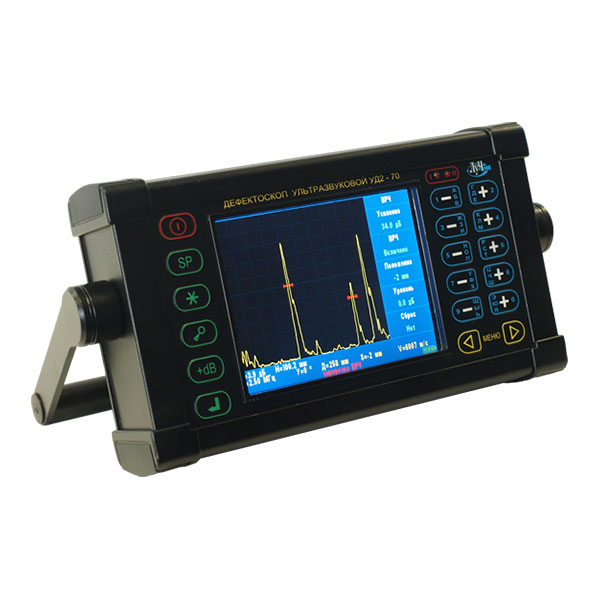

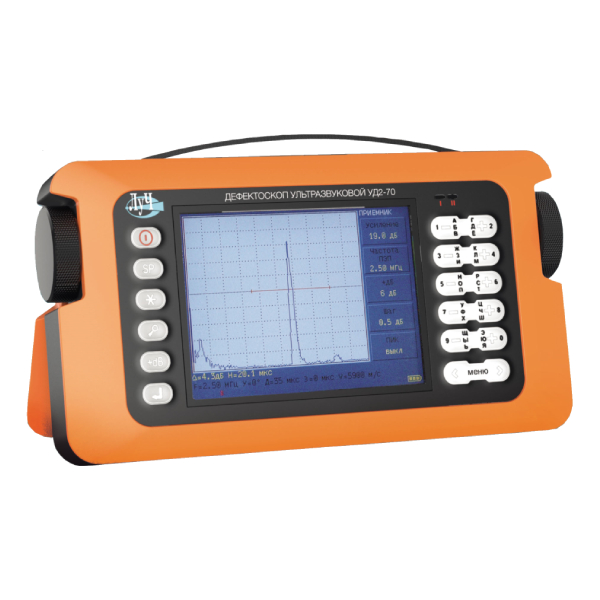

Ультразвуковой дефектоскоп УД2-70

В наличии

• Задать вопрос
• Поделиться

• Комплектация

  №	Наименование	Количество
  1	Электронный блок ультразвукового дефектоскопа УД2-70	1 шт.
  2	УЗ ПЭП, в том числе     -П111-2,5-К12-03     -П111-5-К6-03     -П121-2,5-65-Б4-03     -П121-5-70-А1-03	4*шт. 1 шт. 1 шт. 1 шт. 1 шт.
  3	Кабель соединительный (УЗ ПЭП/электронный блок)	1 шт.**
  4	Кабель соединительный (компьютер/электронный блок)	1 шт.
  5	Сетевой блок питания	1 шт.
  6	Съёмная аккумуляторная батарея	1 шт.
  7	Программное обеспечение	1 шт.
  8	Сумка для переноски	1 шт.
  9	Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ	1 шт.
  10	Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС	1 шт.

  * По заказу потребителя преобразователи из стандартного комплекта могут быть заменены на любые другие из производимой номенклатуры УЗ ПЭП, идентичные по цене.

  ** При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

  Дополнительная комплектация

  №	Наименование	Количество
  1	-Программное обеспеченияе для электронного блока   -Памятка по установке программного обеспечения   -Образец V2	1 шт.
  2	Комплект для построения АРД диаграмм	1 шт.
  3	USB- flash карта	1 шт.
  4	Инвертор - 12 В; ~220В; 100 мА	1 шт.
  5	Запасная аккумуляторная батарея	1 шт.
  6	Переходник для заряда съёмной аккмуляторной батареи вне прибора	1 шт.
  7	Чехол	1 шт.

  Комплект поставки (версия "локомотивная"):

  №	Наименование	Количество
  1	Электронный блок ультразвукового дефектоскопа УД2-70	1 шт.
  2	УЗ ПЭП, в том числе     -П111-2,5- К12-004     -П111-5-К6-003     -П121-0,4-90-003(для контроля поверхности катания бандажей)     -П121-2,5-40-М-003     -П121-2,5-50-М-003     -П131-2,5-0º/18º-ВО-04 комбинированный (для контроля осей колесных пар)     -П122-2,5-90-004 (для контроля зубьев шестерни)     -П122-2,5-90-003 (для контроля зубьев зубчатого колеса)     -ПЭП П111-1,25-К20-003 (для контроля удлиненных ступиц)     -ПЭП П131-2,5-0º/18º-ВО-03 (комбинированный для контроля осей колесных пар)	1 шт.
  3	Кабель соединительный (УЗ ПЭП/электронный блок)	1 шт.
  4	Кабель соединительный (компьютер/электронный блок)	1 шт.
  5	Устройство сканирования бандажей и ободьев колес УСБК-1	1 шт.
  6	Стандартный образец СО-3Р или СО-2	1 шт.
  7	Сетевой блок питания	1 шт.
  8	Съемная аккумуляторная батарея	1 шт.
  9	Программное обеспечение	1 шт.
  10	Штатив	1 шт.
  11	Сумка для переноски	1 шт.
  12	Дефектоскоп ультразвуковой УД2-70. Руководство по эксплуатации. ЛИВЕ.415119.025.0000 РЭ	1 шт.
  13	Дефектоскоп ультразвуковой УД2-70. Паспорт. ЛИВЕ.415119.025.0000 ПС	1 шт.

  Технические характеристики

  Параметр	Значение
  Рабочие частоты	0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
  Диапазон контроля по стали	от 1 до 7500 мм
  Диапазон рабочих частот приёмного такта	от 0,2 до 12 МГц
  Диапазон устанавливаемых скоростей УЗ колебаний	от 100 до 15000 м/с
  Частота повторения зондирующих импульсов	30; 60; 120; 250; 500; 1000; 2000 Гц
  Диапазон регулировки усиления	от 0 100 дБ с дискретностью 0,5; 1,0 дБ
  Отсечка	Линейная, компенсированная, от 0 до 100% высоты экрана
  Развёртка	тип А, В
  Диапазон задержки развёртки	от -30 до 7500 мм
  Погрешность измерения глубины залегания дефектов	±(0,1 + 0,02Н) мм
  Дискретность измерения расстояний	0,1 мм
  Погрешность измерения отношений амплитуд сигналов	±(0,1 + 0,03 N) дБ
  Диапазон регулировки ВРЧ	от 0 до 80 дБ
  Память - настроек - изображения развёртки типа А - значений глубиномера	400 400 4000
  Интерфейс связи с компьютером	USB
  Размер рабочей части экрана	111,4 х 83,5 мм
  Диапазон рабочих температур	-10...+50 °С
  Электрическое питание:    - аккумуляторное    - сеть переменного тока	12 В; 220 В 50 Гц
  Время непрерывной работы	не менее 14 ч
  Степень защиты корпуса	IP 64
  Габаритные размеры (без ручки для переноса)	не более 245х77х145 мм
  Масса электронного блока	не более 2,2 кг
