Ультразвуковой дефектоскоп УСД-50 IPS

Цена: 272000 р.
В корзину

Доставка с удалённого склада в Ижевске

Оплата банковским переводом

В наличии

Производитель: Россия
Температурный диапазон °C: -30 … +55
Тип: Ультразвуковой

Описание

Производитель: Россия
Гарантия: 1 год
Номер реестра СИ: 34900-07

Ультразвуковой дефектоскоп нового поколения УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 — представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора — это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.

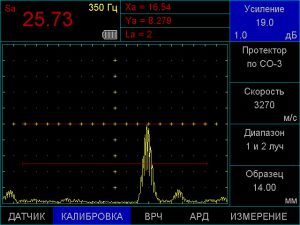

Мощный, легкий и портативный (масса 1,5 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.

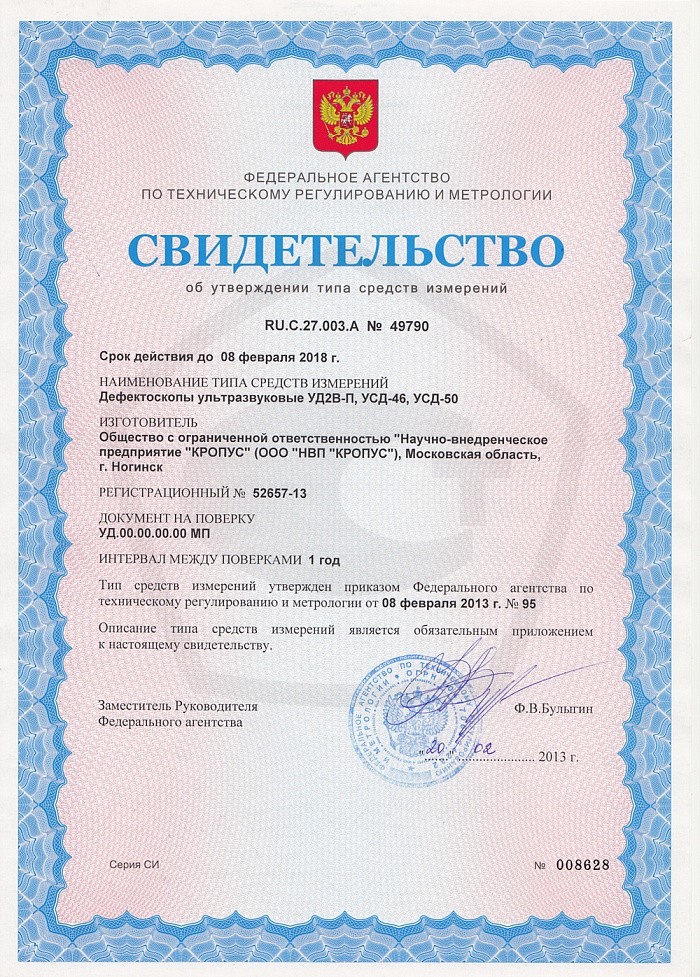

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Особенности

Одновременное отображении амплитуды сигнала, координат дефекта и номера луча

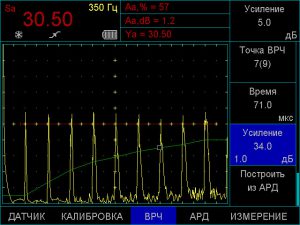

Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.

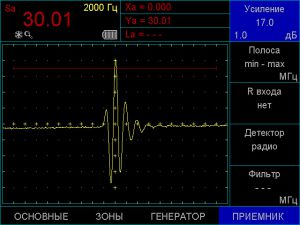

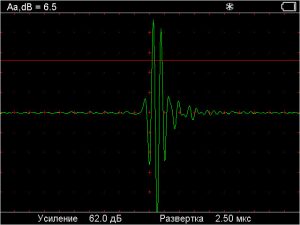

Отображения ультразвуковых сигналов в недектированном виде

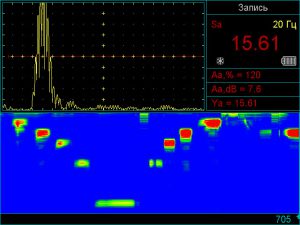

Б-скан для более удобной визуализации процесса ультразвукового контроля

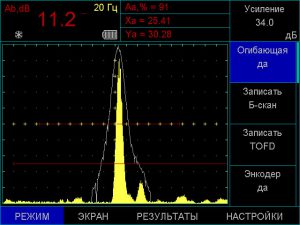

Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.

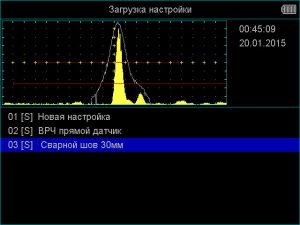

Сохранение и вызов настроек из памяти прибора

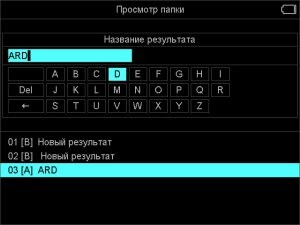

Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа

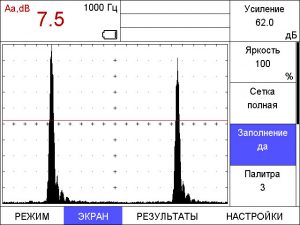

Полноэкранный режим работы УЗ дефектоскопа УСД-50 —  640х480 точек

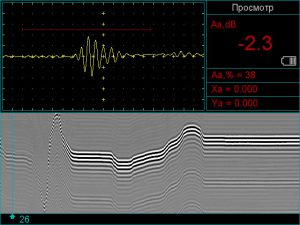

TOFD режим

Поддержка АРД-диаграмм

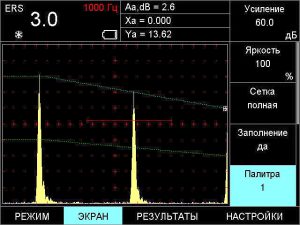

Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете

Основные отличия

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Запись сигналов по датчику оборотов
  • ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
  • Работа с АРД-диаграммами
  • Частота повторения ЗИ:до 2000Гц
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
  • Вывод сигналов в виде А-, В- сканов и TOFD
  • Интерфейс: USB
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 10 часов работы от аккумулятора

Технические характеристики

Технические характеристики дефектоскопа

Развертка

  • мин.:0 — 2 мкс
  • макс.: 0 — 1530 мкс
  • с шагом 0.01, 0.1, 1, 10 и 100 мкс

Задержка

  • от -5 мкс до 2000 мкс
  • с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала

  • до 4500 мм (эхо-режим)
  • до 9000 мм (теневой режим)

Диапазон скоростей

  • 1000 — 10 000 м/с
  • с шагом 1, 10 и 100 м/с

Задержка в призме

  • 0 — 100 мкс
  • с шагом 0.01, 0.1, 1 мкс

Демпфирование

  • 25 ом / 50 ом/ 1000 Ом

Входной импенданс

  • 50 ом / 600 ом

Зондирующий импульс

  • радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и  изменяемой частотой радиоимпульса

Демпфер зондирующего импульса

  • регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс

Частота повторений ЗИ

  • от 20 до 2000Гц с шагом 10, 100 и 1000 Гц

Усилитель

  • широкополосный 0.1-20 МГц (-6 дБ)

Диапазон регулировки усиления

  • 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

  • программируемая

Временная Регулировка Чувствительности (ВРЧ)

  • диапазон до 90 дБ,
  • 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

  • построение по 32 точкам, регулируемая по высоте
  • две дополнительных кривых АРК 0- 12 дБ от базовой

Функция АРД

  • построение по 32 точкам, регулируемая по высоте
  • с автоматической привязкой к усилению и двумя дополнительными кривыми

Детектирование

  • положительная или отрицательная полуволна,
  • полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD

Отсечка

  • компенсированная, 0 — 90% высоты экрана

Зоны контроля

  • две независимых зоны, начало и ширина
  • изменяются во всем диапазоне развертки,
  • уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,
  • индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

  • световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

  • от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через «0»

Измерение амплитуды

  • в процентах от высоты экрана,
  • в дБ относительно уровня порога в зоне,
  • в дБ относительно опорного сигнала,
  • в дБ относительно кривой амплитуда-расстояние (АРК)

Дисплей

  • Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете

А-сигнал

  • 480 x 300 точек в стандартном режиме
  • 640х480 в полноэкранном режиме

Память

  • 200 настроек с А-сигналом
  • 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

  • USB

Разъемы преобразователей

  • 2 Lemo00

Аккумулятор

  • Li-ion 10.8В, 5000 mА/ч

Время работы

  • 10 часов работы от встроенного аккумулятора

Внешнее питание

  • блок питания 220В AC

Напряжение питания

  • 15В / 2,5А  DC

Диапазон рабочих температур

  • от -30 C до +55 C

Размер

  • (В x Ш x Д) 200 мм x 225 мм x 80 мм

Масса

  • 1,5 кг с аккумуляторами

Документация

Руководство пользователя

Заключение по результатам испытаний «Газпром-ВНИИГАЗ»
