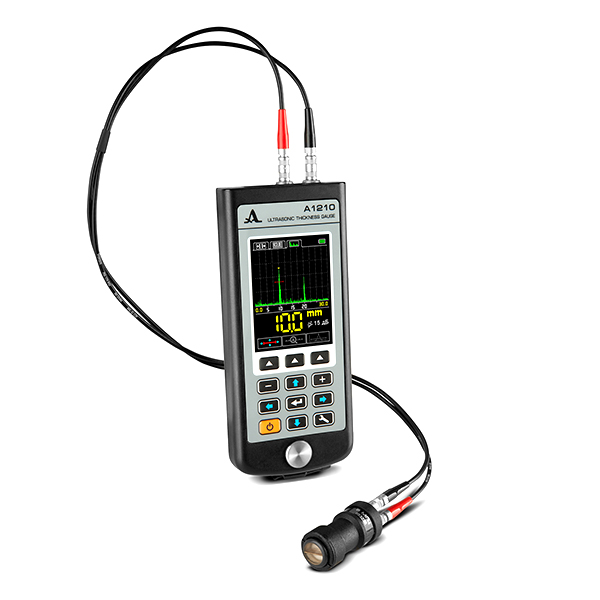

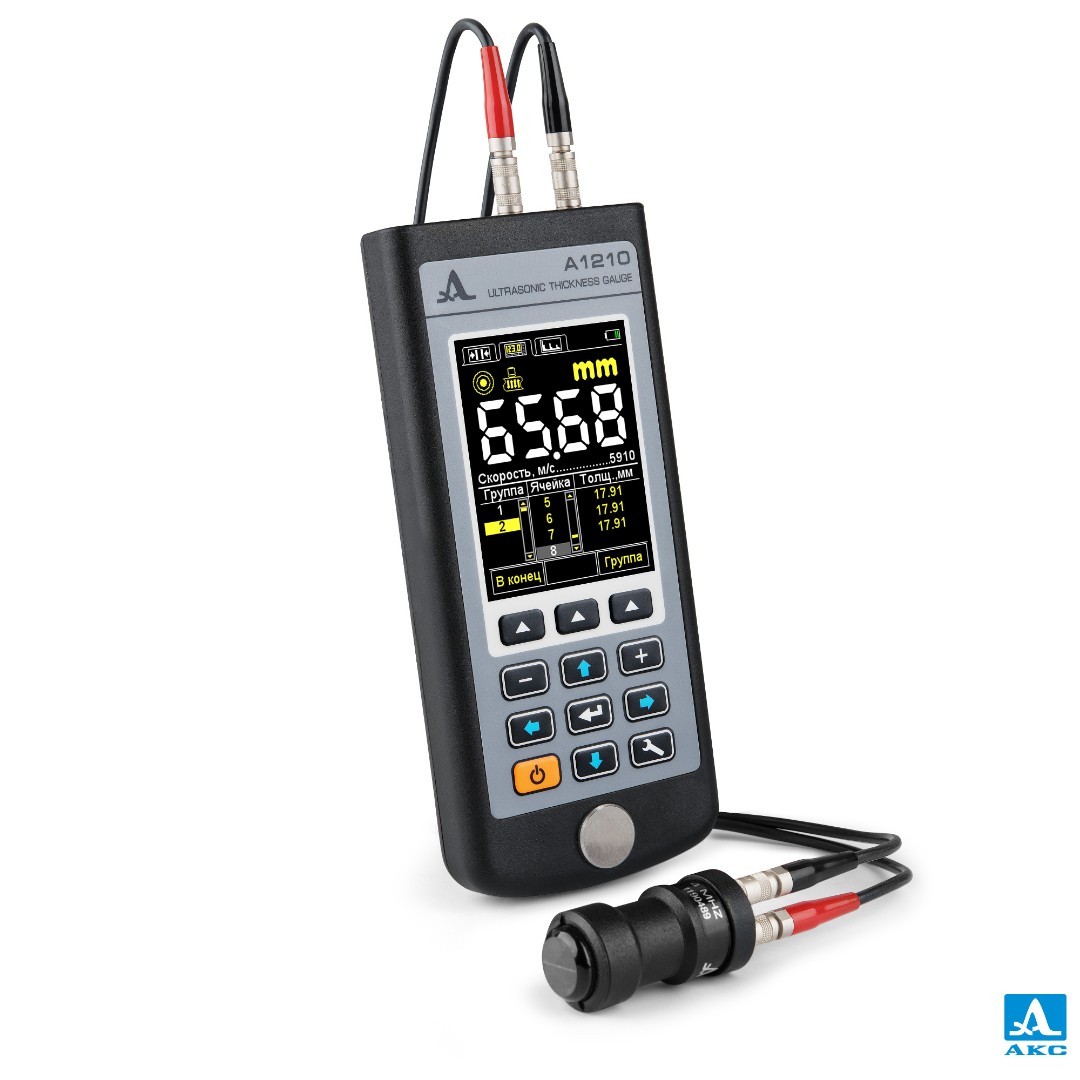

Ультразвуковой толщиномер А1210

Ультразвуковой толщиномер и его работа

Назначение толщиномера А1210
Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука.
Толщиномер может работать в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала. Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.

Особенности:

1. Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
2. Отображение А-Сканов сигнала
3. Встроенный литиевый аккумулятор.
4. Время непрерывной работы — 9 ч.
5. Большой, информативный, цветной TFT дисплей.
6. Дискретность индикации измерений 0,01 или 0,1 мм.
7. Автоматическое определение скорости ультразвука на объекте известной толщины.
8. Энергонезависимая память на 50000 измерений.
9. Звуковая и виброиндикация.
10. Встроенный в корпус магнитный держатель для удобной работы в труднодоступных местах и на высоте.
11. Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
12. Передача данных на ПК через USB кабель.
13. 1Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Диапазоны измеряемых толщин (по стали):

• преобразователем D1771 4.0A0D12CL 0,7 – 300,0 мм
• преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм

Основная погрешность измерений толщины Х, мм, не более:

• при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
• при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
• при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)

Дискретность измерения толщин (изменяемая):

• в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
• в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
• Номинальное напряжение питания, В 3,7
• Диапазон настроек скоpости yльтpазвyка от 500 до 19 999 м/с
• Тип дисплея
• антибликовый, цветной TFT
• Время непрерывной работы 9 ч
• Установленный срок службы 5 лет
• Диапазон рабочих температур от -20°С до +50°С
• Габаритные размеры электpонного блока 161 х 70 х 24 мм
• Масса электронного блока 230 г.
