В7-225 наковальня для молотка Шмидта

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель

  ООО "Восток-7", Россия

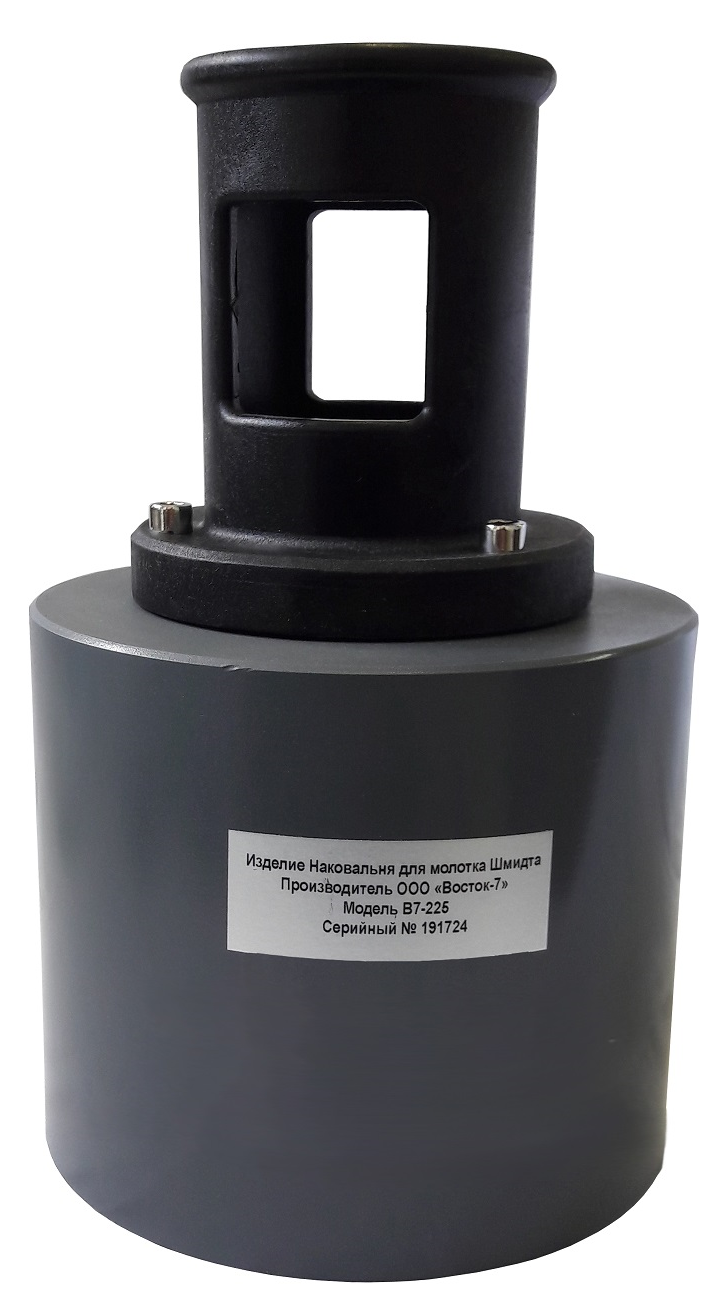

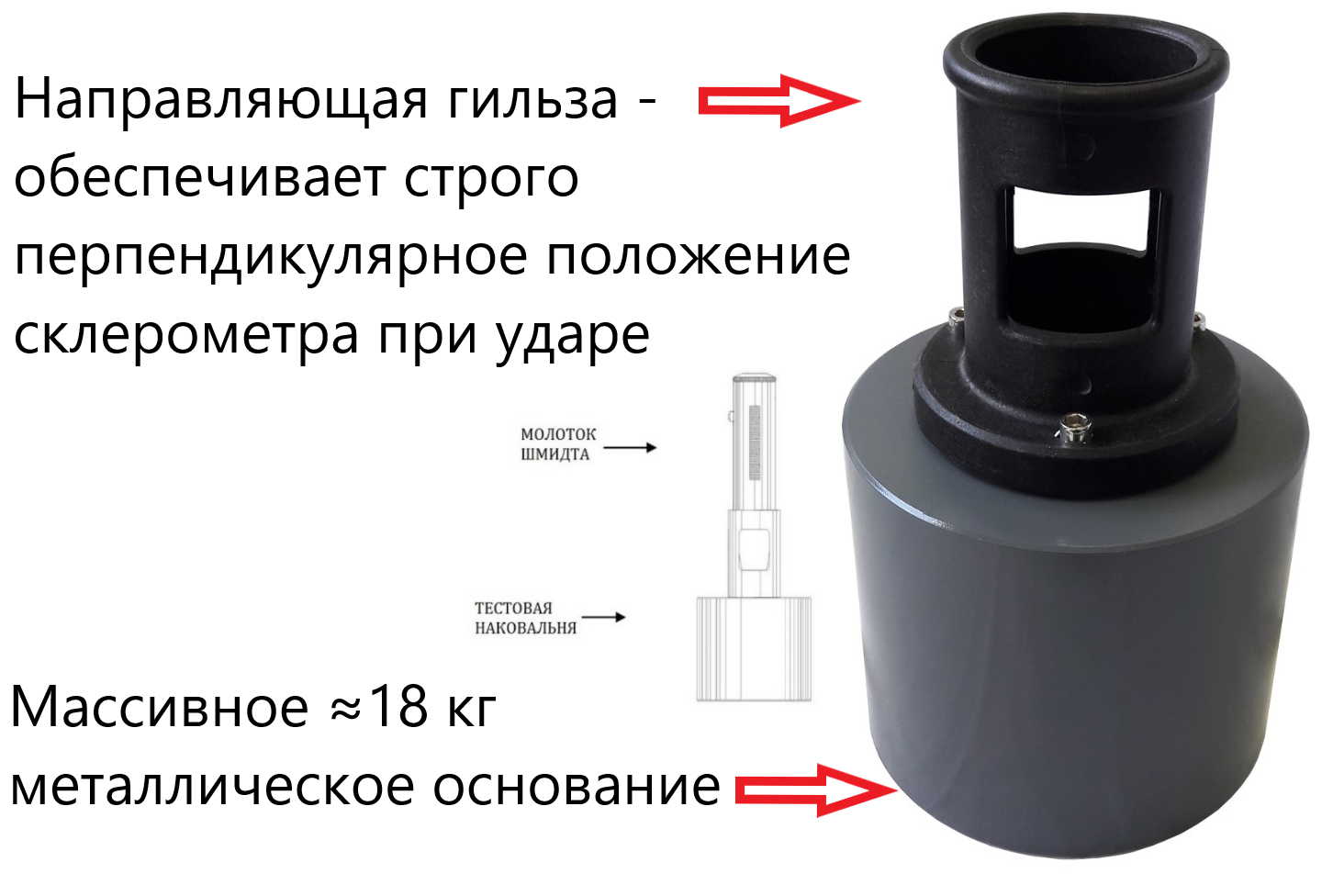

  Наковальня состоит из массивного цилиндрического основания, в которое запрессована тестовая пластина из закалённой инструментальной стали, и направляющей гильзы, закреплённой на основании и обеспечивающей строго перпендикулярное положение склерометра при ударе.

  ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ:

  • Поместите тестовую наковальню на ровную твёрдую, ровную, не склонную к прогибу опору (например, на бетонный или каменный пол).
  • Очистите контактные поверхности тестовой пластины наковальни и плунжера от частиц бетона, которые могут там оказаться.

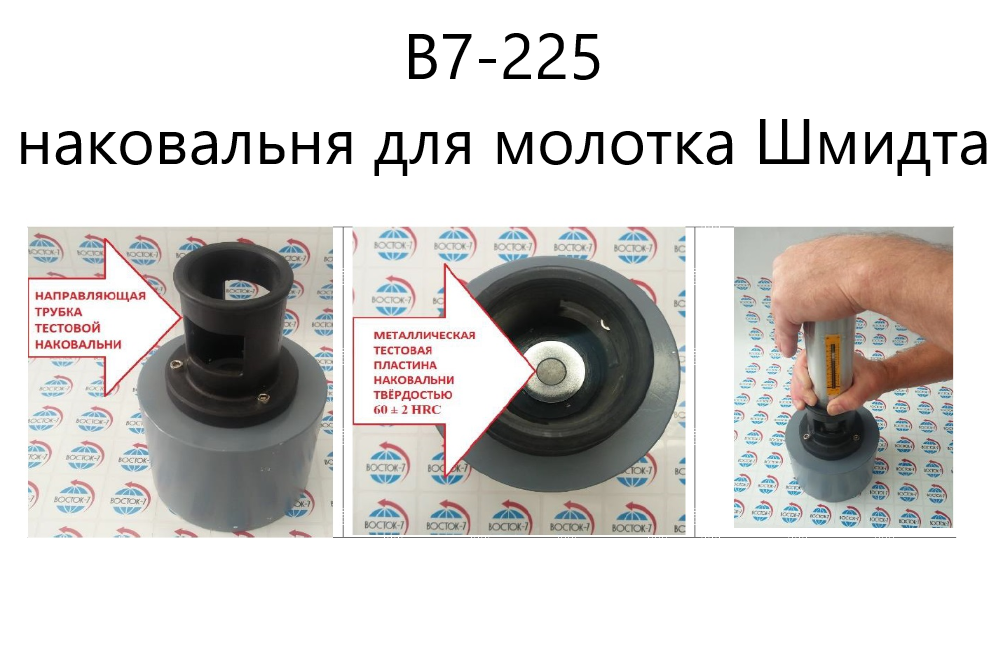

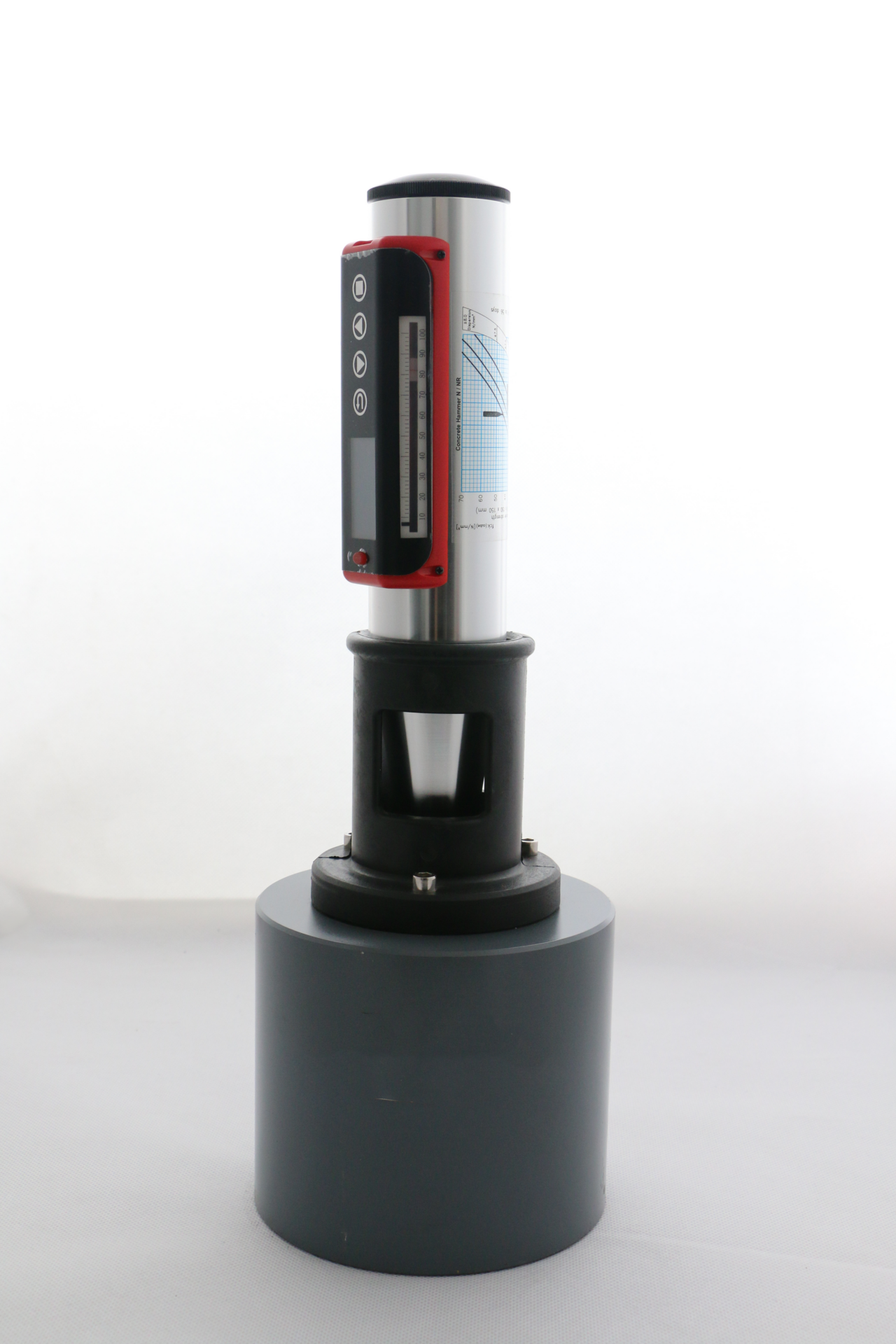

  • Поместите конусную часть прибора внутрь направляющей трубки тестовой наковальни. Прибор должен находиться под прямым углом к поверхности металлической тестовой пластины наковальни, а ударный плунжер должен быть прижат к центру металлической тестовой пластины наковальни.

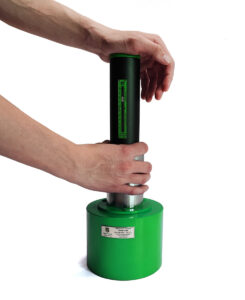

  • Держите прибор обеими руками: одной рукой сильно давите сверху вниз на заднюю крышку прибора, а второй рукой придерживайте цилиндрический корпус прибора.
  • Произведите примерно 10 ударов и проверьте полученный результат по калибровочному значению, указанному в Технических характеристиках (п.2), либо в инструкции на молоток Шмидта

  Если значение отскока R и Q соответствуют значениям для тестовой наковальни (см. Технические характеристики) в пределах погрешности технических характеристик молотка Шмидта – прибор не требует калибровки.

  Если измеренные значения отскока слишком малы (не превышают нижнего предела диапазона калибровочных значений), то причина, как правило, кроется в наличии частиц пыли на движущихся частях ударной системы. Средством выхода из подобной ситуации является проведение профилактических работ по очистке механизма молотка Шмидта от загрязнений согласно методике в инструкции по его эксплуатации.

  Значения отскока могут быть низкими и по другим причинам:

  • поверхность тестовой пластины наковальни загрязнена или повреждена;
  • направляющее отверстие на наковальне повреждено (отсутствует перпендикулярность; ударник заклинивает в момент проведения удара).

• Комплектация

  Наименование	Кол-во, шт.
  Наковальня В7-225	1
  Паспорт и руководство по эксплуатации	1

  Технические характеристики

  Тестовая наковальня В7-225

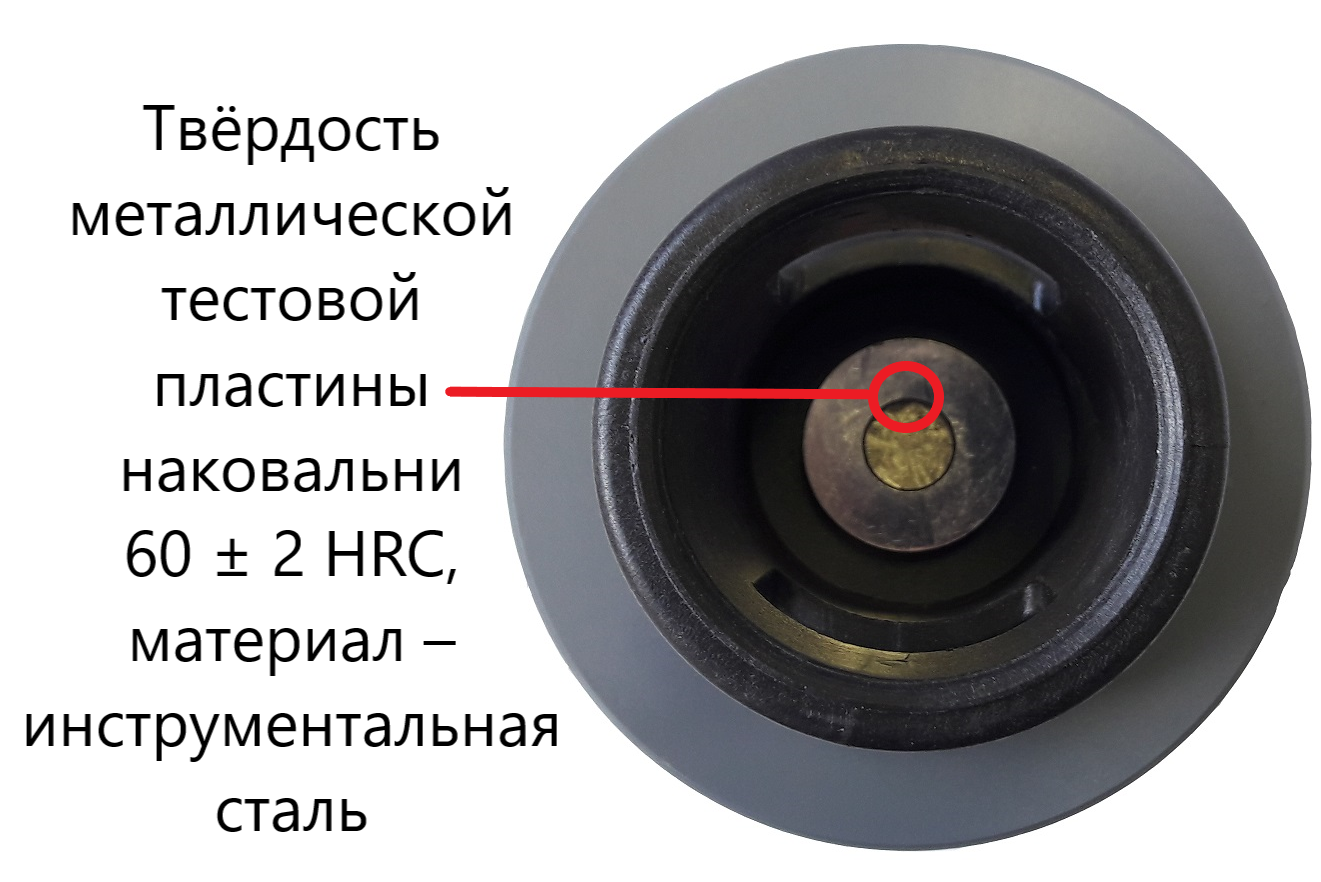

  Твёрдость металлической тестовой пластины наковальни, материал – инструментальная сталь	60 ± 2 HRC
  Среднее значение отскока при ударе на тестовой наковальне: Модель 225А Модель 75А Модель 20А Original Schmidt модели N/NR/ND Original Schmidt модели L/LR/LD Silver Schmidt моделей ST/PC N Silver Schmidt модели ST/PC L Paper Schmidt	R=80 ± 2 R=74 ± 2 R=74 ± 2 R=81 ± 2 R=75 ± 2 Q=91 ± 2 Q=90 ± 2 R=90 ± 2
  Масса наковальни, не менее	18 ± 1 кг
  Габаритные размеры: ·         Тестовая наковальня (В*Ø), не более ·         Тестовая наковальня в транспортной упаковке (В*Ш*Г), не более	230*145 мм  350*210*210 мм
